　　申请日2013.04.09

　　公开(公告)日2013.10.09

　　IPC分类号C02F9/08

　　摘要

　　本实用新型公开了一种智能生活污水处理回收利用系统，包括污水收集器、污水处理储存箱和用水器，所述污水处理储存箱与所述污水收集器连接，用于处理和储存从污水收集器中得到的污水;所述用水器与污水处理储存箱连接;所述污水处理储存箱内设置有污水处理过滤器;还包括污水处理过滤隔水板，所述污水处理过滤器设置在污水处理过滤隔水板上。智能污水处理回收利用系统，只需用少量水管及管件与楼房给排水系统连接。节约大量排水管;将生活污水收集再利用使水资源得到最大化利用，节水减排，经济效益和环保效益明显。

　　权利要求书

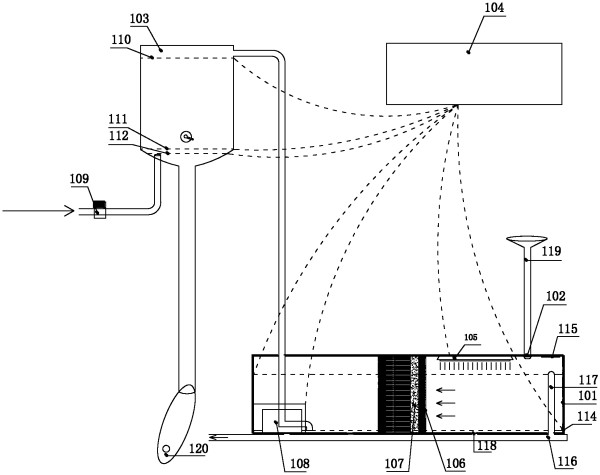

　　1.一种智能生活污水处理回收利用系统，包括：

　　污水收集器;

　　污水处理储存箱，所述污水处理储存箱与所述污水收集器连接，用于处理和储存从污水收集器中得到的污水;

　　用水器，所述用水器与污水处理储存箱连接;

　　所述污水处理储存箱内设置有污水处理过滤器;

　　其特征在于，还包括污水处理过滤隔水板，所述污水处理过滤器设置在污水处理过滤隔水板上。

　　2.根据权利要求1所述的智能生活污水处理回收利用系统，其特征在于，还包括智能杀菌水位控制仪。

　　3.根据权利要求2所述的智能生活污水处理回收利用系统，其特征在于，所述智能杀菌水位控制仪包括控制仪表及其与控制仪表连接的杀菌灯，所述杀菌灯设置在污水处理储存箱内。

　　4.根据权利要求3所述的智能生活污水处理回收利用系统，其特征在于，所述智能杀菌水位控制仪还包括水泵抽水最低水位控制线传感器，所述水泵抽水最低水位控制线传感器位于污水处理储存箱内并与控制仪表连接。

　　5.根据权利要求3或4所述的智能生活污水处理回收利用系统，其特征在于，所述智能杀菌水位控制仪还包括满水控制线传感器、抽水低水位线传感器和自来水补给水位线传感器，所述满水控制线传感器、抽水低水位线传感器和自来水补给水位线传感器设置在用水器内，所述满水控制线传感器、抽水低水位线传感器和自来水补给水位线传感器各与控制仪表连接。

　　6.根据权利要求1所述的智能生活污水处理回收利用系统，其特征在于，还包括与污水处理储存箱连接的排污溢流装置。

　　7.根据权利要求6所述的智能生活污水处理回收利用系统，其特征在于，所述排污溢流装置包括设置在污水处理储存箱内的溢流管/溢流孔以及位于污水处理储存箱底部的排污管，所述溢流管/溢流孔与所述排污管连通。

　　8.根据权利要求6或7所述的智能生活污水处理回收利用系统，其特征在于，所述排污溢流装置还包括设置在污水处理储存箱底部的清洗排污孔。

　　说明书

　　智能生活污水处理回收利用系统

　　技术领域

　　本实用新型涉及生活污水处理回收利用技术领域，具体涉及一种智能生活 污水处理回收利用系统。

　　背景技术

　　到目前为止，小区家庭、学校、宾馆等冲厕、拖地普遍都直接用自来水， 而洗碗、洗菜、洗衣、洗脸、沐浴等不太脏的水却白白冲走浪费，只有少数家 庭用盆、桶等极简单、又占地方的方式收集利用。这种粗放的水资源利用方式 不但使本已日益紧缺的淡水资源更加紧张，而且导致了江河、湖泊水资源污染 不断加剧，环境日益恶化，用水成本不断攀升。已严重影响很多国家和地区经 济的发展，人类的生存。

　　据统计冲厕一次大便用水约10升，小便5升。按平均每人每天大便一次， 小便8次计算，一个三口之家，一年冲厕用水量54立方，拖地用水量10立方， 按目前众多城市水价4.00元/立方，仅冲厕、拖地支出水费64方×4.00=256 元，商业用水价格更高。

　　实用新型内容

　　本实用新型克服了现有技术的不足，提供一种智能生活污水处理回收利用 系统，用于解决现有技术中生活污水不能回收利用的技术问题。

　　考虑到现有技术的上述问题，根据本实用新型公开的一个方面，本实用新 型采用以下技术方案：

　　一种智能生活污水处理回收利用系统，包括：

　　污水收集器;

　　污水处理储存箱，所述污水处理储存箱与所述污水收集器连接，用于处理 和储存从污水收集器中得到的污水;

　　用水器，所述用水器与污水处理储存箱连接。

　　为了更好地实现本实用新型，进一步的技术方案是：

　　根据本实用新型的一个实施例，所述污水处理储存箱内设置有污水处理过 滤器。

　　根据本实用新型的一个实施例，所述污水处理过滤器设置在污水处理过滤 隔水板上。

　　根据本实用新型的一个实施例，还包括智能杀菌水位控制仪。

　　根据本实用新型的一个实施例，所述智能杀菌水位控制仪包括控制仪表及 其与控制仪表连接的杀菌灯，所述杀菌灯设置在污水处理储存箱内。

　　根据本实用新型的一个实施例，所述智能杀菌水位控制仪还包括水泵抽水 最低水位控制线传感器，所述水泵抽水最低水位控制线传感器位于污水处理储 存箱内并与控制仪表连接。

　　根据本实用新型的一个实施例，所述智能杀菌水位控制仪还包括满水控制 线传感器、抽水低水位线传感器和自来水补给水位线传感器，所述满水控制线 传感器、抽水低水位线传感器和自来水补给水位线传感器设置在用水器内，所 述满水控制线传感器、抽水低水位线传感器和自来水补给水位线传感器各与控 制仪表连接。

　　根据本实用新型的一个实施例，还包括与污水处理储存箱连接的排污溢流 装置。

　　根据本实用新型的一个实施例，所述排污溢流装置包括设置在污水处理储 存箱内的溢流管或溢流孔以及位于污水处理储存箱底部的排污管，所述溢流管 或溢流孔与所述排污管连通。

　　根据本实用新型的一个实施例，所述排污溢流装置还包括设置在污水处理 储存箱底部的清洗排污孔。

　　本实用新型还可以是：

　　与现有技术相比，本实用新型的有益效果之一是：

　　本实用新型的智能生活污水处理回收利用系统，具有：

　　1、智能污水处理回收利用系统，只需用少量水管及管件与楼房给排水系统 连接，节约大量排水管。

　　2、将生活污水收集再利用使水资源得到最大化利用，节水减排，在实验中 表明节约用水60%以上，经济效益和环保效益明显。

　　3、污水处理自来水补给、水泵启停、杀菌除臭智能控制，方便时尚，环保 科技。

　　4、独立处理，回收利用，节约归己;邻里间没有用水矛盾，管理方便。

　　5、隔板保护仓保证水泵长期淹没在水中工作，延长使用寿命。
