一种用于家居生活的空气净化装置的制作方法

家居装修中绿植布置的美学和空气净化作用 #生活技巧# #家居装饰技巧# #家居装修设计#

1.本实用新型属于空气净化装置技术领域，具体涉及一种用于家居生活的空气净化装置。

背景技术：

2.空气净化器又称空气清洁器、空气清新机、净化器，是指能够吸附、分解或转化各种空气污染物(一般包括pm2.5、粉尘、花粉、异味、甲醛之类的装修污染、细菌、过敏原等)，有效提高空气清洁度的家电产品，主要分为家用、商用、工业、楼宇。
3.对于家用的空气净化器来说，室内灰尘及衣物表面的纤维废屑很容易造成吸气孔的堵塞，影响吸气效率，降低净化的质量的问题，为此我们提出一种用于家居生活的空气净化装置。

技术实现要素：

4.本实用新型的目的在于提供一种用于家居生活的空气净化装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种用于家居生活的空气净化装置，包括空气净化器壳体，所述空气净化器壳体两侧壁靠近底端位置均开设有吸气孔，所述空气净化器壳体两侧壁均通过轴座与支撑座活动连接，所述支撑座内壁安装除尘组件，所述除尘组件包括刮板、毛刷和连杆，所述刮板滑动插接在支撑座内壁的限位滑槽内部，所述毛刷可拆卸连接在刮板内壁，所述连杆固定连接在刮板内壁底端位置，所述支撑座侧壁插接有限位组件。
6.优选的，所述限位组件包括定位柱、锥形橡胶套筒和弹簧，所述定位柱贯穿支撑座且为滑动连接，所述弹簧套接在定位柱外部，所述弹簧两端分别与支撑座和定位柱固定连接。
7.优选的，所述锥形橡胶套筒套接在定位柱外壁且为固定连接，所述锥形橡胶套筒位于支撑座内部，锥形橡胶套筒为柔性材料，具有很好的弹性形变效果，卡接在支撑座的定位孔内部，便于对定位柱定位。
8.优选的，所述支撑座包括侧板和底板，所述侧板对称安装在底板上表面且呈垂直设置，侧板配合底板使用，空气净化器壳体位于支撑座内部，具有很好的防撞击和防磨损效果。
9.优选的，所述底板表面对称开设有通孔和集尘孔，所述通孔位于集尘孔一侧，使用锁紧件贯穿通孔，便于把底板固定安装在支撑面上，集尘孔用于对掉落的灰尘进行集中收集。
10.优选的，所述空气净化器壳体上表面一体成型有手柄，所述手柄表面包覆有防滑套，所述空气净化器壳体上表面开设有穿线孔，所述穿线孔一侧设置有线夹，所述线夹固定连接在空气净化器壳体上表面，通过手柄方便携带空气净化器壳体。
11.与现有技术相比，本实用新型的有益效果是：
12.1、本实用新型空气净化器壳体两侧壁均通过轴座与支撑座活动连接，支撑座内壁安装除尘组件，沿着支撑座推动除尘组件的连杆，刮板沿着支撑座内壁滑动，直到毛刷位于空气净化器壳体的吸气孔位置，推动空气净化器壳体顶端，在轴座的支撑导向作用下，空气净化器壳体实现了前后摇摆往复运动，吸气孔被毛刷擦拭清洁，有效的提高洁净度和透气性。
13.2、本实用新型限位组件包括定位柱、锥形橡胶套筒和弹簧，通过横向推拉定位柱，改变定位柱的位置，即可调节空气净化器壳体的运动状态，操作更加方便。
附图说明

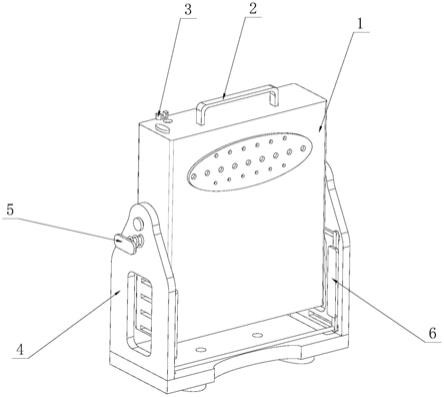

14.图1为本实用新型的整体结构示意图；
15.图2为本实用新型的支撑座结构示意图；
16.图3为本实用新型的限位组件结构示意图。
17.图中：1、空气净化器壳体；2、手柄；3、线夹；4、支撑座；5、限位组件；501、定位柱；502、锥形橡胶套筒；503、弹簧；6、除尘组件；601、刮板；602、毛刷；603、连杆；7、侧板；8、底板；801、通孔；802、集尘孔。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1至图3，本实用新型提供一种技术方案：一种用于家居生活的空气净化装置，包括空气净化器壳体1，空气净化器壳体1两侧壁靠近底端位置均开设有吸气孔，空气净化器壳体1两侧壁均通过轴座与支撑座4活动连接，支撑座4内壁安装除尘组件6，除尘组件6包括刮板601、毛刷602和连杆603，刮板601滑动插接在支撑座4内壁的限位滑槽内部，毛刷602可拆卸连接在刮板601内壁，连杆603固定连接在刮板601内壁底端位置，支撑座4侧壁插接有限位组件5。
20.毛刷602是一种源于中国的传统劳作工具，工业毛刷应用范围几乎覆盖所有行业，其主要用途是工业化生产过程中的清洗、除尘、抛光等。按刷丝材料可分为尼龙刷、钢丝刷、铜丝刷、塑料刷、马毛刷、猪鬃刷、羊毛刷、剑麻刷、磨料刷、棉线刷等，根据使用的需要，由本领域的技术人员进行对比之后选取安装和调试，直到毛刷602能够配合吸气孔正常使用。
21.进一步地，限位组件5包括定位柱501、锥形橡胶套筒502和弹簧503，定位柱501贯穿支撑座4且为滑动连接，弹簧503套接在定位柱501外部，弹簧503两端分别与支撑座4和定位柱501固定连接，通过支撑座4向空气净化器壳体1提供支撑力，定位柱501在弹簧503的弹力作用下，定位柱501的插接端压合在空气净化器壳体1侧壁，此时空气净化器壳体1相对支撑座4呈静止状态，在对空气净化器壳体1的吸气孔进行清洁的时候，沿着支撑座4推动除尘组件6的连杆603，刮板601沿着支撑座4内壁滑动，直到毛刷602位于空气净化器壳体1的吸气孔位置，向外侧拉动定位柱501，锥形橡胶套筒502卡接在支撑座4侧壁，弹簧503被压缩，
推动空气净化器壳体1顶端，在轴座的支撑导向作用下，空气净化器壳体1实现了前后摇摆往复运动，吸气孔被毛刷602擦拭清洁，有效的提高洁净度和透气性，提高室内的舒适度。
22.进一步地，锥形橡胶套筒502套接在定位柱501外壁且为固定连接，锥形橡胶套筒502位于支撑座4内部，锥形橡胶套筒502为柔性材料，具有很好的弹性形变效果，卡接在支撑座4的定位孔内部，便于对定位柱501定位。
23.进一步地，支撑座4包括侧板7和底板8，侧板7对称安装在底板8上表面且呈垂直设置，侧板7配合底板8使用，空气净化器壳体1位于支撑座4内部，具有很好的防撞击和防磨损效果。
24.进一步地，底板8表面对称开设有通孔801和集尘孔802，通孔801位于集尘孔802一侧，使用锁紧件贯穿通孔801，便于把底板8固定安装在支撑面上，集尘孔802用于对掉落的灰尘进行集中收集。
25.进一步地，空气净化器壳体1上表面一体成型有手柄2，手柄2表面包覆有防滑套，空气净化器壳体1上表面开设有穿线孔，穿线孔一侧设置有线夹3，线夹3固定连接在空气净化器壳体1上表面，通过手柄2方便携带空气净化器壳体1。
26.本实用新型的工作原理及使用流程：通过支撑座4向空气净化器壳体1提供支撑力，定位柱501在弹簧503的弹力作用下，定位柱501的插接端压合在空气净化器壳体1侧壁，此时空气净化器壳体1相对支撑座4呈静止状态，在对空气净化器壳体1的吸气孔进行清洁的时候，沿着支撑座4推动除尘组件6的连杆603，刮板601沿着支撑座4内壁滑动，直到毛刷602位于空气净化器壳体1的吸气孔位置，向外侧拉动定位柱501，锥形橡胶套筒502卡接在支撑座4侧壁，弹簧503被压缩，推动空气净化器壳体1顶端，在轴座的支撑导向作用下，空气净化器壳体1实现了前后摇摆往复运动，吸气孔被毛刷602擦拭清洁，有效的提高洁净度和透气性，提高室内的舒适度；清洁作业完成之后，拉动除尘组件6复位，则不会影响吸气孔的正常工作；用户可以根据使用的需要，调节空气净化器壳体1相对支撑座4的倾斜角度，然后通过定位柱501对调节之后的空气净化器壳体1压紧固定。
27.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
28.以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
