　　申请日2018.07.13

　　公开(公告)日2019.02.26

　　IPC分类号C02F9/04

　　摘要

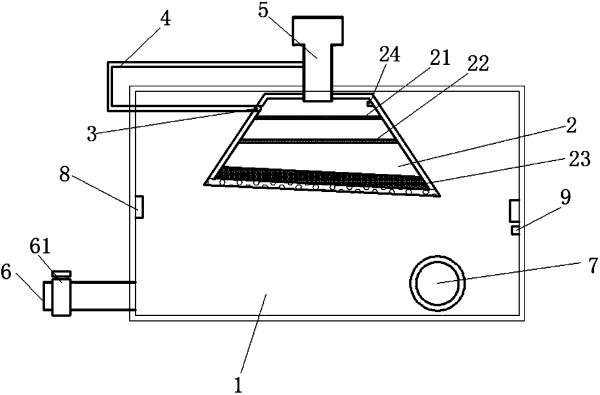

　　本实用新型公开了一种生活污水再利用用水器，包括用水器箱体1，用水器箱体1包括进水管5、排水管6、过滤箱2、消毒箱8、提升泵7、液位传感器、蜂鸣器和控制器，过滤箱2与用水器箱体1且通过进水管5与生活污水排污口相连接，用水器箱体1通过排水管6与中水回用管道相连，过滤箱2自上至下依次分为滤板层21、滤膜层22和活性炭滤层23，消毒箱8设置于用水器箱体1侧壁;过滤箱1上部侧壁向外延伸设有溢流槽3，蜂鸣器设置于用水器箱体1外部，提升泵7、增压泵、液位传感器、和蜂鸣器均与控制器电连接;本实用新型具有从源头实现生活污水就地处理，处理后水可达标排入中水回用管道或直接排放至河流，结构简单，设备与箱体均可拆卸连接，操作及后期维护方便，实现水资源环保无害循环利用。

　　权利要求书

　　1.一种生活污水再利用用水器，包括用水器箱体，其特征在于，所述用水器箱体包括进水管、排水管、过滤箱、消毒箱、提升泵、液位传感器、蜂鸣器和控制器，所述液位传感器包括液位传感器一和液位传感器二，所述液位传感器一设于过滤箱内上部，所述液位传感器二设于用水器箱体侧壁;所述过滤箱与用水器箱体可拆卸连接且通过进水管分别与厨房排污口和卫生间洗手池、浴缸排污口相连接，所述过滤箱为上窄下宽的圆柱体且底部倾斜设置，所述过滤箱底面设置有若干小孔，所述过滤箱自上至下依次分为滤板层、滤膜层和活性炭滤层;所述消毒箱设置于用水器箱体侧壁且位于过滤箱底部和液位传感器二之间，所述消毒箱的控制开关设置于用水器箱体外侧，所述过滤箱上部侧壁向外延伸设有溢流槽，所述溢流槽通过溢流槽管与进水管相连，所述溢流槽管内设有增压泵;所述排水管设有单向阀且与小区雨水管道、中水回用管道或小区景观用水管道相连，所述蜂鸣器设置于用水器箱体外部，用于当过滤箱内杂质过多导致集水时，液位传感器向控制器传递信号，控制器控制蜂鸣器发出声音提醒使用者及时更换或清理过滤箱，所述提升泵、增压泵、液位传感器、消毒箱的控制开关和蜂鸣器均与控制器电连接。

　　2.根据权利要求1所述的一种生活污水再利用用水器，其特征在于，所述用水器箱体为底部设有滚轮的可移动用水器箱体。

　　3.根据权利要求1所述的一种生活污水再利用用水器，其特征在于，所述消毒箱内设有紫外线照射灯、臭氧发生器或消毒剂。

　　4.根据权利要求1所述的一种生活污水再利用用水器，其特征在于，所述过滤箱底部倾斜角度为3°。

　　5.根据权利要求4所述的一种生活污水再利用用水器，其特征在于，所述滤板层、滤膜层和活性炭滤层与过滤箱可拆卸连接。

　　6.根据权利要求1所述的一种生活污水再利用用水器，其特征在于，所述滤板层、滤膜层和活性炭滤层倾斜设置于过滤箱体内，倾斜角度为3°。

　　7.根据权利要求1所述的一种生活污水再利用用水器，其特征在于，所述进水管为三通管或四通管。

　　说明书

　　一种生活污水再利用用水器

　　技术领域

　　本实用新型属于中水回用技术领域，尤其涉及一种厨房循环用水器。

　　背景技术

　　随着生活的提高，人们生活条件越来越好，生活的浪费愈加严重，导致生活污水量愈来愈多，而生活污水大都使用一次后就排放至污水处理厂或河流，造成水资源的极大浪费，而且生活污水中存在的油污和清洁污水直接排放至河流十分污染环境，不利于环保节源。现有简单的厨房污水处理器，只是简单的对食物残渣和污水进行分离，然后过滤水中的油污，其并不能完全净化污水使之无害重复利用。

　　有鉴于此，特提出本实用新型。

　　实用新型内容

　　针对现有技术中存在的问题，本实用新型的目的是提供一种厨房循环用水器，对生活污水从源头进行分散预处理，结构简单，避免传统处理方法不能完全净化达到重复利用水的标准，实现生活污水就地处理，无污染，维护管理方便。

　　为了实现上述目的，本实用新型提供的一种厨房循环用水器，包括用水器箱体，其特征在于，所述用水器箱体包括进水管、排水管、过滤箱、消毒箱、提升泵、液位传感器、蜂鸣器和控制器，所述液位传感器包括液位传感器一和液位传感器二，所述液位传感器一设于过滤箱上部，所述液位传感器二设于用水器箱体侧壁;所述过滤箱与用水器箱体可拆卸连接且通过进水管分别与厨房排污口和卫生间洗手池、浴缸排污口相连接，所述过滤箱为上窄下宽的圆柱体且底部倾斜设置，所述过滤箱底面设置有若干小孔，所述过滤箱自上至下依次分为滤板层、滤膜层和活性炭滤层;所述消毒箱设置于用水器箱体侧壁且位于过滤箱底部和液位传感器二之间，所述消毒箱的控制开关设置于用水器箱体外侧，所述过滤箱上部侧壁向外延伸设有溢流槽，所述溢流槽通过溢流槽管与进水管相连，所述溢流槽管内设有增压泵;所述排水管设有单向阀且与小区雨水管道、中水回用管道或小区景观用水管道相连，所述蜂鸣器设置于用水器箱体外部，用于当过滤箱内杂质过多导致集水时，液位传感器向控制器传递信号，控制器控制蜂鸣器发出声音提醒使用者及时更换或清理过滤箱，所述提升泵、增压泵、液位传感器、消毒箱的控制开关和蜂鸣器均与控制器电连接。

　　优选地，所述用水器箱体为底部设有滚轮的可移动用水器箱体;

　　优选地，所述消毒箱内设有紫外线照射灯、臭氧发生器或消毒剂;

　　优选地，所述过滤箱底部倾斜角度为3°;

　　优选地，所述滤板层、滤膜层和活性炭滤层与过滤箱可拆卸连接;

　　优选地，所述滤板层、滤膜层和活性炭滤层倾斜设置于过滤箱体内，倾斜角度为3°;

　　优选地，所述进水管为三通管或四通管。

　　本实用新型提供的，具有如下有益效果：

　　1.通过本实用新型从源头对生活污水模拟三级处理，实现生活污水就地分散处理，消毒后的水可达标排入雨水管道、小区或市政景观用水管道或直接排放至河流，箱体内设备与箱体均可拆卸连接，结构简单，设备操作方便，后期维护方便，且有效节约水资源，实现水资源环保无害循环利用。

　　2.过滤箱上部设置有溢流槽管，当过滤箱内清理不及时杂质堵塞滤层水流不通畅导致过滤箱集水时，过滤箱内液位传感器向控制器发送信号，控制器控制增压泵开启将过量的水通过溢流槽管重新流入进水管，同时控制蜂鸣器发出声音以提醒使用者及时更换或清洗过滤箱或滤层。
