一种可调式家庭健身器材墙板的制作方法

哑铃是基础的家庭健身器材，可做多种动作 #生活知识# #家居生活# #生活常识普及# #家庭健身方法#

本技术涉及辅助健身墙板，具体为一种可调式家庭健身器材墙板。

背景技术：

1、随着工作和生活节奏的不断加快，人们越来越重视自己的身体，然而由于受条件的限制，健身已经成为人们尤其是上班族的奢求，目前的健身器材大多安装在室外或者指定的地方例如健身房等地点。

2、而目前的健身器材结构复杂体积较大，还较为占地，不能满足大多数人在家里或者工作单位进行便利健身的需求。

3、基于此，本实用新型设计了一种可调式家庭健身器材墙板，以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种可调式家庭健身器材墙板，以解决上述技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调式家庭健身器材墙板，包括：墙板；所述墙板外壁固定连接有纵横交错的梯形滑轨，所述梯形滑轨的轨道内滑动连接有梯形滑块，所述梯形滑块一端固定连接有螺纹杆，所述螺纹杆外壁螺纹连接有连接座，所述连接座一端固定连接有挂环。

3、优选的，所述连接座朝向墙板的一端固定连接有橡胶垫圈，所述连接座外壁固定连接有握把。

4、优选的，所述梯形滑轨的外壁开设有多个与轨道相连通的拆装口。

5、与现有技术相比，本实用新型的有益效果为：墙板安装于室内墙壁处，可根据健身需求，选择固定有单杠杆或挂环的连接座，使人员利用弹力绳进行划船式拉力健身动作的锻炼，或利用单杆杆进行引体向上的健身动作，连接座利用梯形滑块的螺纹杆进行安置，通过梯形滑块和纵横交错的梯形滑轨配合，选择需求的高度位置进行使用，满足大多数人在家里或者工作单位进行便利健身的需求。

技术特征：

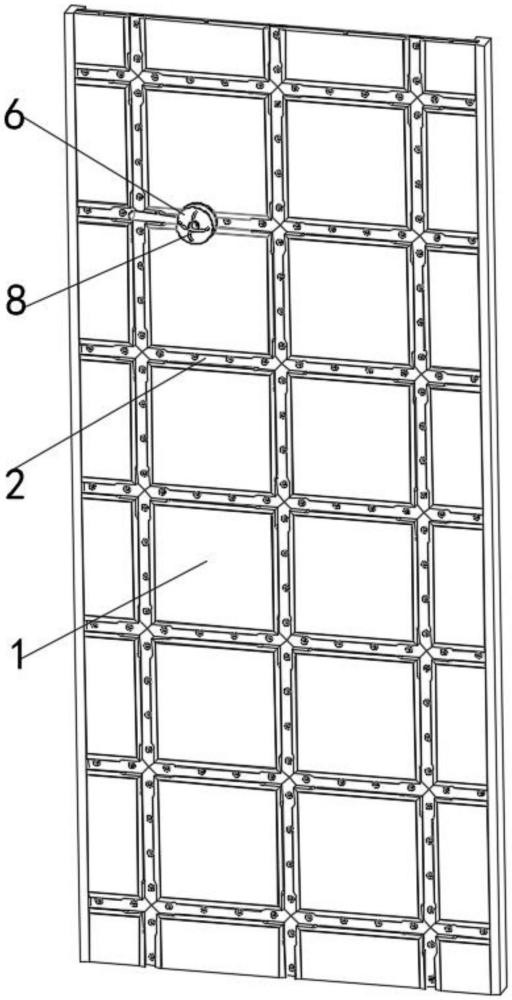

1.一种可调式家庭健身器材墙板，包括：墙板(1)；其特征在于，所述墙板(1)外壁固定连接有纵横交错的梯形滑轨(2)，所述梯形滑轨(2)的轨道内滑动连接有梯形滑块(3)，所述梯形滑块(3)一端固定连接有螺纹杆(4)，所述螺纹杆(4)外壁螺纹连接有连接座(6)，所述连接座(6)一端固定连接有挂环(8)。

2.根据权利要求1所述的一种可调式家庭健身器材墙板，其特征在于：所述连接座(6)朝向墙板(1)的一端固定连接有橡胶垫圈(5)，所述连接座(6)外壁固定连接有握把(7)。

3.根据权利要求1所述的一种可调式家庭健身器材墙板，其特征在于：所述梯形滑轨(2)的外壁开设有多个与轨道相连通的拆装口(9)。

技术总结
本技术公开了一种可调式家庭健身器材墙板，属于辅助健身墙板技术领域，包括：墙板；所述墙板外壁固定连接有纵横交错的梯形滑轨，所述梯形滑轨的轨道内滑动连接有梯形滑块，所述梯形滑块一端固定连接有螺纹杆，所述螺纹杆外壁螺纹连接有连接座，所述连接座一端固定连接有挂环，本技术可满足大多数人在家里或者工作单位进行便利健身的需求。

技术研发人员：张洪振
受保护的技术使用者：任丘市康瑞达体育器材有限公司
技术研发日：20230918
技术公布日：2024/6/23
