自动定时烧水断电需求整理
就不搞需求分析了，简单来说就是懒，懒得每天烧水了，别跟我说常开啊，我的NAS都不常开，节能环保全民行动
开机定时设置
关机定时设置
开机启动信号反馈
关机信号反馈
产品化：但是定时开关机功能可以搞产品化，上次的远程控制需要公网ip。。你懂的。不过不同厂家的热水器红外信号适配工作量太大是个问题。
下边是上次搞的远程控制功能
前几年买的热水器，因为诸多原因，最终就是没买带wifi的，后来发现在外边远程控制热水器启动还是非常有必要的。
这种储热式的热水器功率一般2000w-3000w，加热一整桶水需要很长的时间，所以很多时候回家晚了，就只能等着水慢慢加热……如果能花费最少又能利用简单的装置给热水器增加一个远程wifi控制功能就好了。
几经琢磨，终于把这个坑给填平了，俺们城里人就是这么会玩哈
材料
esp8266 nodemcu v3（v1也可以，应为v1的3D打印外壳出了点问题，就换成v3的外壳了）
红外发射管（约1元5个）
电阻（100-200欧都行）外壳（可以不用）
供电（microUSB电源线，手机充电器）
双面胶（规定外壳和红外发射管用）
3D打印的外壳参考：【体验】感谢朋友雪中送炭寄来的便携示波器，便携示波器开箱体验

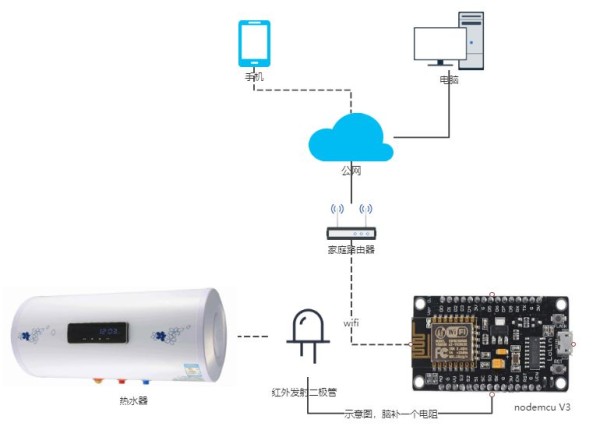

原理
如图：
esp8266（nodemcu）通过家里wifi连接公网
手机或者电脑通过互联网控制esp8266
esp8266模拟原装遥控器发射红外开关信号控制热水器
就这么简单

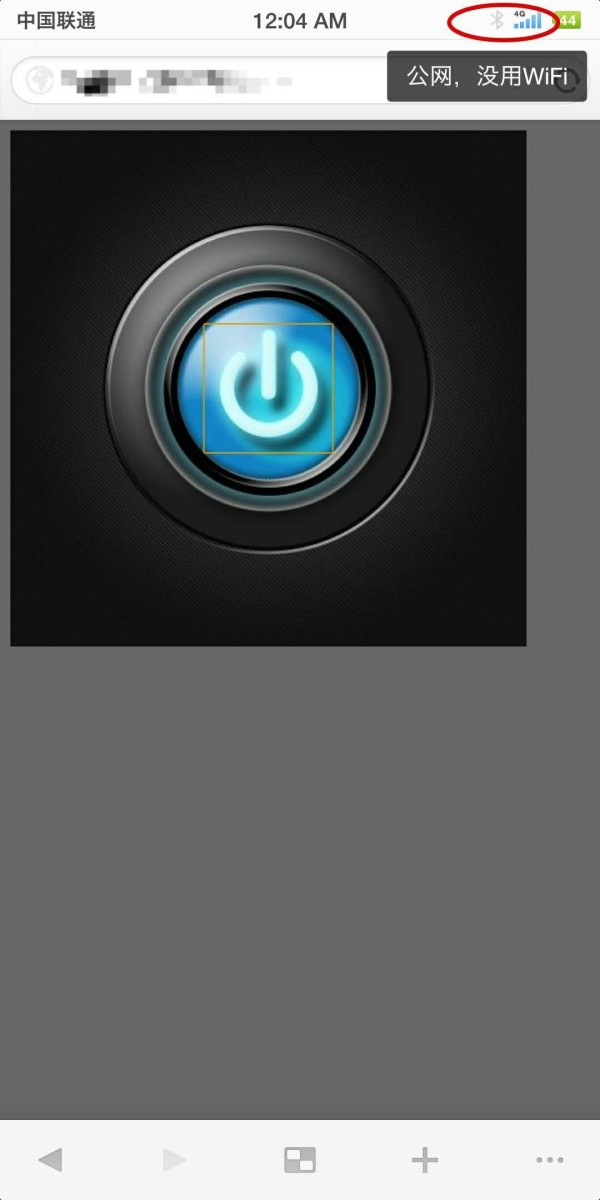

手机界面
简单粗暴——只整了一个大大的电源按键
使用流量模拟外网测试
web界面，不是内网穿透哦，用的端口转发，不要问我公网ip啥的
没啥说的了，你们不鄙视联通哈，联通真的很好用（回头给你们慢慢讲，这不是广告）
完成照片

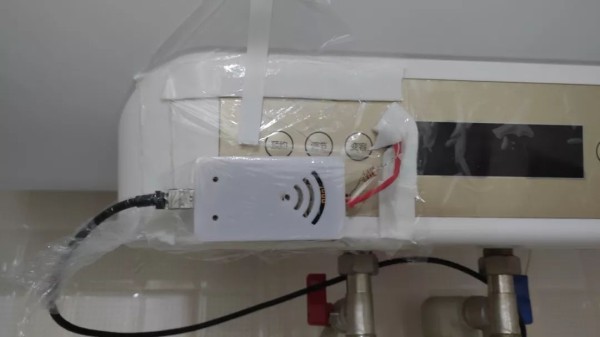

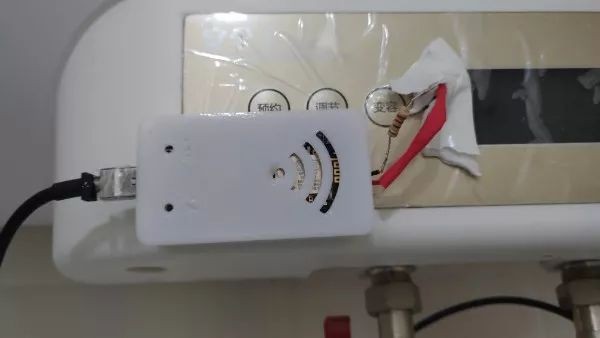

近照
红色的是热缩管，防止短路用的，电阻就是电阻，裸露问题不太讲究，有待改进

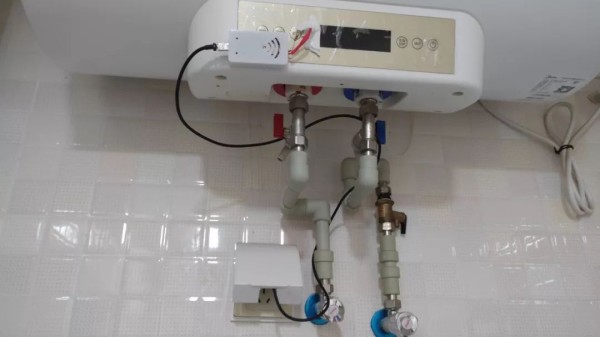

远点的照片
经网友提醒，卫生间湿度大，可能出问题，于是增加了一个保鲜膜，双面胶真好用。
图片中红色线的是热缩管，防止红外发射LED的引脚短路用的，别再问这么搞安全吗，不是接到220v，是通过红外模拟遥控器实现控制热水器开关的。
待改进
01
开机成功反馈功能：热水器的红外接收位置不太确定（因为这个拆热水器太麻烦了），有时在手机上点了按钮，可能不一定能启动，可以通过摄像头或者光敏电阻确认一下是否开机。
02
华丽的界面：人靠衣装吗，真个高大上的界面还是很有必要的，尽管需求只需要一个开机键
03
探出的线换成硬线：可以更加方便的查找热水器红外接收的位置，省去用胶布固定红外发射管。
04
电源线走线：稍微有点不讲究。
05
增加密码登陆
感谢
感谢王eric文章编写指导
感谢热心网友“大学同学”赠送的3D打印外壳
感谢瑞迅电子的朋友提供的便携示波器
