一种新型浴室用生活用品放置架的制作方法

浴室柜门内侧也可用作收纳架，放置常用药品 #生活技巧# #居家生活技巧# #家具摆放技巧# #浴室柜收纳方法#

本实用新型涉及生活用品装置技术领域，具体涉及一种新型浴室用生活用品放置架。

背景技术：

在现有的家庭浴室装潢的过程中，一般都会在墙面上固定生活用品放置架，主要用于放置洗发水、沐浴露以及一些生活用品。当放置架上摆放的生活用品过多时，在沐浴的过程中取出放置架内侧的生活用品时，容易不小心将外侧的生活用品碰倒掉落在地面上，给人们的生活带来了极大的不便。

专利号为cn207721630u的实用新型公开了种新型多功能生活用品放置架，包括放置架主体，固定板，防护栏，凸块，支撑板，吸盘，粘贴层，调节镜结构和移动毛巾架结构，所述的固定板焊接在放置架主体的右侧；所述的防护栏的一端焊接在放置架主体的左上部，另一端焊接在固定板的左上部；所述的凸块分别焊接在放置架主体的上表面；所述的支撑板的上端焊接在放置架主体的右下部，右端焊接在固定板左下部。该实用新型通过调节镜结构的设置，增加该生活用品放置架的功能，但是并没有解决上述提出的问题。因此，发明一种能解决上述技术问题的新型浴室用生活用品放置架是一项有待解决的技术问题。

技术实现要素：

本实用新型的目的在于克服现有技术中的不足，一种新型浴室用生活用品放置架。

为实现上述技术目的，本实用新型是通过以下技术方案实现：

一种新型浴室用生活用品放置架，包括储物柜，所述储物柜前侧面左右两侧铰接有柜门，所述储物柜下表面内侧设置有连接板，所述连接板下端连接有架体，所述架体的左右内侧面上均开设有滑槽，所述架体的左右外侧面上均开设有与滑槽贯穿的横向条形口，位于所述横向条形口右端的架体左右外侧面上均开设有竖向条形口，位于所述架体的缺口内设置有前放置盒和后放置盒，所述前放置盒的左右两侧面上转动设置有与滑槽相配合的滚轮，所述前放置盒的左右两侧面中心处均固定有穿出横向条形口的凸轴a，所述后放置盒的左右两侧面中心处均固定有穿出竖向条形口的凸轴b，所述凸轴a和凸轴b之间设置有连接转条，所述储物柜底壁左右两侧设置有电动伸缩杆，所述电动伸缩杆的下端部与后放置盒上表面的左右两侧固定连接，所述储物柜的侧面上设置有控制电动伸缩杆的开关。

进一步地，所述架体前侧面的凹口处设置有毛巾挂杆。

进一步地，所述储物柜的内部通过隔板将内部分为多层隔断间，所述柜门上还设置有把手。

进一步地，所述连接板前侧面固定有方形镜片。

进一步地，所述凸轴a和凸轴b的外端部均设置有限位帽。

本实用新型的有益效果是：

本实用新型通过开关控制电动伸缩杆的伸长或缩短，在沐浴过程中按下开关使得电动伸缩杆伸长，后放置盒竖直向下运动，由于连接转条的作用使得前放置盒向内侧运动，运动至定点停止形成上下平行的双层放置架结构，此时取用在放置架内侧的生活用品时就不会与外侧的生活用品发生碰撞，解决了生活用品易碰倒掉落在地面上的问题；另外在沐浴过程中可将衣物放在储物柜，防止热水雾气将衣物弄到潮湿；本实用新型结构简单，功能多样，有效解决了生活用品摆放问题，实用性强。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

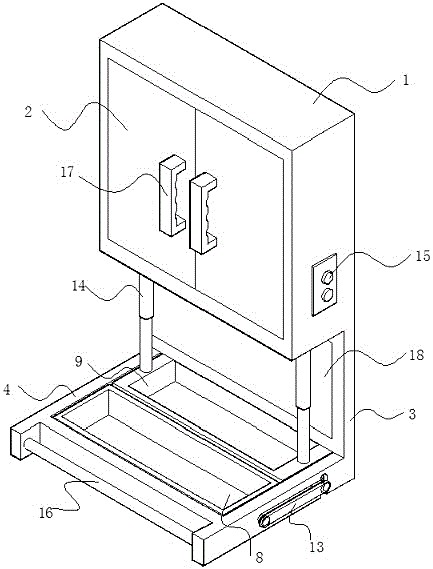

图1为本实用新型第一种状态的立体结构示意图；

图2为本实用新型第二种状态的立体结构示意图；

图3为本实用新型中前放置盒和后放置盒的立体结构示意图。

附图中，各标号所代表的部件列表如下：

1-储物柜，2-柜门，3-连接板，4-架体，5-滑槽，6-横向条形口，7-竖向条形口，8-前放置盒，9-后放置盒，10-滚轮，11-凸轴a，12-凸轴b，13-连接转条，14-电动伸缩杆，15-开关，16-毛巾挂杆，17-把手，18-方形镜片，19-限位帽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-3所示，一种新型浴室用生活用品放置架，包括储物柜1，储物柜1前侧面左右两侧铰接有柜门2，其中储物柜1的内部通过隔板将内部分为多层隔断间，柜门2上还设置有把手17，储物柜1下表面内侧设置有连接板3，连接板3下端连接有架体4，架体4的左右内侧面上均开设有滑槽5，架体4的左右外侧面上均开设有与滑槽5贯穿的横向条形口6，位于横向条形口6右端的架体4左右外侧面上均开设有竖向条形口7，位于架体4的缺口内设置有前放置盒8和后放置盒9，前放置盒8的左右两侧面上转动设置有与滑槽5相配合的滚轮10，前放置盒8的左右两侧面中心处均固定有穿出横向条形口6的凸轴a11，后放置盒9的左右两侧面中心处均固定有穿出竖向条形口7的凸轴b12，凸轴a11和凸轴b12之间设置有连接转条13，其中凸轴a11和凸轴b12的外端部均设置有限位帽19，储物柜1底壁左右两侧设置有电动伸缩杆14，电动伸缩杆14的下端部与后放置盒9上表面的左右两侧固定连接，储物柜1的侧面上设置有控制电动伸缩杆14的开关15。

另外，架体4前侧面的凹口处设置有毛巾挂杆16，连接板3前侧面固定有方形镜片18。

本实施例的一个具体应用为：

本实用新型在家庭浴室装潢的时候将整个放置架固定在墙面上，然后将常用的洗面奶、洁面乳等护肤品放在前放置盒8中，将洗澡时才用到的洗发水、沐浴露放到后放置盒9中。

在沐浴时，将干净的衣服放在储物柜1中，并关上柜门2。当需要取用洗面奶、洁面乳等护肤品时可直接从前放置盒8中取用，当需要取用洗发水、沐浴露时按下开关15，电动伸缩杆14伸长并顶着后放置盒9向下运动，此时由于连接转条13的作用，使得滚轮10在滑槽5中滚动从而驱动前放置盒8向内侧运动，然后电动伸缩杆伸长至一定长度时停止，此时前放置盒8和后放置盒9形成上下平行的双层放置架结构，取用后放置盒9中的洗发水、沐浴露更加方便，不会对前放置盒8中护肤品造成碰撞。沐浴完毕后将东西放入后放置盒9中，在按下开关15，电动伸缩杆14缩短，整个前放置盒8和后放置盒9做逆向运动恢复至原状。

本实用新型结构简单，功能多样，有效解决了生活用品摆放问题，实用性强。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
