本实用新型涉及卫生间节水领域，更具体地说，本实用涉及一种卫生间节水型水循环系统。

背景技术：

我国人口众多，生活用水量非常大，而我国又是一个水资源贫乏的国家，水是不可再生的，又是地球上所有生物所必需的，水资源日趋紧张,我们日常的洗漱水，包括洗脸、洗衣、洗澡等要消耗大量的洁净水，卫生间用水几乎占据了我们日常生活用水量的80％以上。

但是其在实际使用时，如现有的卫生间用水基本为独立系统，使用时，单独排放，导致耗水量大大的增加了，对水资源造成了一定的浪费。

技术实现要素：

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种卫生间节水型水循环系统，通过设置循环箱、循环管和内管，在卫生间用水时，会启动水箱上的第一水泵，将水箱内的清水通过第一水管输送到喷头与水龙头进行使用，使用过后的废水，会通过滤片进行初步过滤，经过第二水管进入循环箱内，循环箱内的废水，会通过循环管输送到马桶进行使用，从而对卫生间的用水进行循环使用，大大减少卫生间用水。

为实现上述目的，本实用新型提供如下技术方案：一种卫生间节水型水循环系统，包括地板，所述地板的内部开设有地漏，所述地板的顶端固定安装有马桶，所述地板的顶端位于马桶的一侧固定安装有水池，所述水池的上方固定安装有水龙头，所述地板的顶端位于马桶的另一侧固定安装有喷头，所述地板的上方固定安装有水箱，所述水箱的一侧外表面固定安装有第一水泵，所述第一水泵的底端固定安装有若干根第一水管，所述地板的固定安装有循环箱，所述循环箱的外表面固定安装有若干根第二水管，所述循环箱的外表面固定安装有第二水泵，所述循环箱的顶端固定安装有循环管，所述循环管的一端与马桶的相连通，所述第二水管的内部靠近循环箱的一端固定安装有安装环，所述安装环的一侧固定安装有弹簧，所述第二水管的内部位于弹簧的一侧设置有内管，所述内管的一端固定安装有喷管，所述喷管的一端固定安装有挡环。

在一个优选地实施方式中，所述水箱与喷头通过第一水管相连通，所述水箱与水龙头通过第一水管相连通。

在一个优选地实施方式中，所述第二水管的一端与地漏相连通，所述水池通过第二水管与循环箱相连通。

在一个优选地实施方式中，所述循环管的一端与马桶的相连通，所述弹簧的一端与内管固定连接。

在一个优选地实施方式中，所述内管与喷管为一体式连接，所述挡环的直径大于第二水管管口的直径。

在一个优选地实施方式中，所述喷管的外表面开设有若干个喷孔，所述内管通过弹簧与第二水管活动连接。

在一个优选地实施方式中，所述地漏的内部固定安装有滤片，所述滤片位双层结构，所述滤片的顶端固定安装有旋钮，所述旋钮的底端与旋钮的底层固定连接。

本实用新型的技术效果和优点：

通过设有循环箱、循环管和内管，在卫生间用水时，会启动水箱上的第一水泵，将水箱内的清水通过第一水管输送到喷头与水龙头进行使用，使用过后的废水，会通过滤片进行初步过滤，经过第二水管进入循环箱内，循环箱内的废水，会通过循环管输送到马桶进行使用，从而对卫生间的用水进行循环使用，大大减少卫生间用水。

附图说明

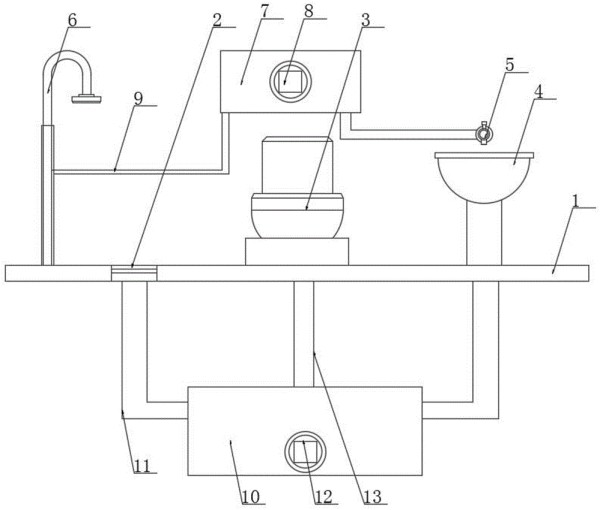

图1为本实用新型卫生间的水循环系统图。

图2为本实用新型第二水管与循环箱的连接结构示意图。

图3为本实用新型内管的结构示意图。

图4为本实用新型滤片的内部结构示意图。

附图标记为：1地板、2地漏、3马桶、4水池、5水龙头、6喷头、7水箱、8第一水泵、9第一水管、10循环箱、11第二水管、12第二水泵、13循环管、14安装环、15弹簧、16内管、17喷管、18挡环、19喷孔、20滤片、21旋钮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种卫生间节水型水循环系统，包括地板1，所述地板1的内部开设有地漏2，所述地板1的顶端固定安装有马桶3，所述地板1的顶端位于马桶3的一侧固定安装有水池4，所述水池4的上方固定安装有水龙头5，所述地板1的顶端位于马桶3的另一侧固定安装有喷头6，所述地板1的上方固定安装有水箱7，所述水箱7的一侧外表面固定安装有第一水泵8，所述第一水泵8的底端固定安装有若干根第一水管9，所述地板1的固定安装有循环箱10，所述循环箱10的外表面固定安装有若干根第二水管11，所述循环箱10的外表面固定安装有第二水泵12，所述循环箱10的顶端固定安装有循环管13，所述循环管13的一端与马桶3的相连通，所述第二水管11的内部靠近循环箱10的一端固定安装有安装环14，所述安装环14的一侧固定安装有弹簧15，所述第二水管11的内部位于弹簧15的一侧设置有内管16，所述内管16的一端固定安装有喷管17，所述喷管17的一端固定安装有挡环18。

在一个优选地实施方式中，所述水箱7与喷头6通过第一水管9相连通，所述水箱7与水龙头5通过第一水管9相连通，在卫生间用水时，会启动水箱7上的第一水泵8，将水箱7内的清水通过第一水管9输送到喷头6与水龙头5进行使用。

在一个优选地实施方式中，所述第二水管11的一端与地漏2相连通，所述水池4通过第二水管11与循环箱10相连通，通过过滤的废水，就会经过第二水管11进入循环箱10内。

在一个优选地实施方式中，所述循环管13的一端与马桶3的相连通，所述弹簧15的一端与内管16固定连接，循环箱10内的废水，会通过循环管13输送到马桶3进行使用，从而对卫生间的用水进行循环使用。

在一个优选地实施方式中，所述内管16与喷管17为一体式连接，所述挡环18的直径大于第二水管11管口的直径。

在一个优选地实施方式中，所述喷管17的外表面开设有若干个喷孔19，所述内管16通过弹簧15与第二水管11活动连接，在通过第二水管11输送的过程中，第二水管11一端的内管16会受到水压作用，将内管16向外侧推动，拉动安装环14一侧的弹簧15，直到将内管16一端的喷管17从第二水管11一端推出。

在一个优选地实施方式中，所述地漏2的内部固定安装有滤片20，所述滤片20位双层结构，所述滤片20的顶端固定安装有旋钮21，所述旋钮21的底端与旋钮21的底层固定连接，使用过后的废水，会通过滤片20进行初步过滤，将废水中较大的颗粒过滤出来。

本实用新型工作原理：

参照说明书附图1-4，在卫生间用水时，会启动水箱7上的第一水泵8，将水箱7内的清水通过第一水管9输送到喷头6与水龙头5进行使用，使用过后的废水，会通过滤片20进行初步过滤，将废水中较大的颗粒过滤出来，滤片20为双层结构，可以通过转动旋钮21对底层的滤片20进行调节，通过过滤的废水，就会经过第二水管11进入循环箱10内，在通过第二水管11输送的过程中，第二水管11一端的内管16会受到水压作用，将内管16向外侧推动，拉动安装环14一侧的弹簧15，直到将内管16一端的喷管17从第二水管11一端推出，废水会从喷管17的喷孔19进入循环箱10内，当废水输送完毕后，弹簧15会将内管16拉回到第二水管11内部，将第二水管11的一端关闭，循环箱10内的废水，会通过循环管13输送到马桶3进行使用，从而对卫生间的用水进行循环使用，大大减少卫生间用水。

最后应说明的几点是：首先，在本申请的描述中,需要说明的是,除非另有规定和限定,术语“安装”、“相连”、“连接”应做广义理解,可以是机械连接或电连接,也可以是两个元件内部的连通,可以是直接相连,“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
