项目介绍

本文研究了单片机智能控制的多功能垃圾桶。以STM32F103C8T6单片机为核心，利用语音模块对垃圾进行分类做出反馈，利用SG90舵机模块打开相应种类的垃圾桶盖。其次利用红外检测模块对垃圾桶内的垃圾满溢做出检测，并用通信模块进行通知。本次开发的垃圾桶系统能实现垃圾分类功能，根据用户的声音来识别垃圾的类型，告知用户垃圾类别，并开启相应垃圾箱盖。且具备垃圾桶放满提示功能，垃圾桶满后相应指示灯点亮，并给工作人员发送短信提示及时清理。还具备夜间照明功能，可判断白天、晚上，在晚上时段自动开启照明模式。

功能介绍

随着生活水平的提高，人们对生活品质更为关注，多功能垃圾桶应运而生。本设计要求基于单片机设计多功能垃圾桶，要求其具备太阳能供电、语音提示垃圾类型并分类、短信提示等功能。
1）具备垃圾分类功能，根据用户的声音来识别垃圾的类型，告知用户垃圾类别，并开启相应垃圾箱盖（可识别垃圾类型为4类，可回收垃圾，厨余垃圾，有害垃圾，其他垃圾）；
2）具备夜间照明功能，可判断白天、晚上，在晚上时段自动开启照明模式；
3）具备垃圾桶放满提示功能，垃圾桶满后相应指示灯点亮，并给工作人员发送短信提示及时清理。

所用模块

本设计采用了舵机模块、红外检测模块、语音模块、GSM模块、光敏电阻模块、指示照明模块等关键技术。该系统可以通过语音指令自动识别垃圾种类，并将其分类投放到指定的垃圾桶内，实时监测垃圾桶的满载状态。

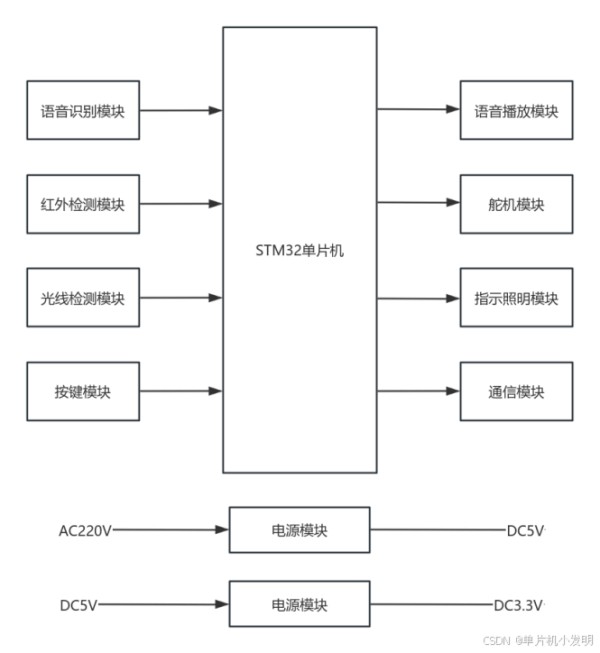

四个种类垃圾桶并排布置，垃圾桶内部桶壁高处布置红外检测模块。通过红外检测模块感知垃圾桶的填充程度，通过语音模块提醒用户进行垃圾分类，以及垃圾桶满载时的提示，利用GSM模块在垃圾桶满载时给工作人员发送短信提示及时清理垃圾桶，利用光敏电阻模块和指示照明模块在光线不足的情况下提供照明。单片机作为系统的核心控制单元，负责协调各模块的工作，处理数据。舵机模块用于驱动垃圾桶的分类门或盖，根据垃圾种类自动开闭不同的分区。红外检测模块用于垃圾桶满载状态的检测。语音模块播放预录的语音指导，如分类指示和满载警告。GSM模块实现垃圾桶状态的及时反馈。

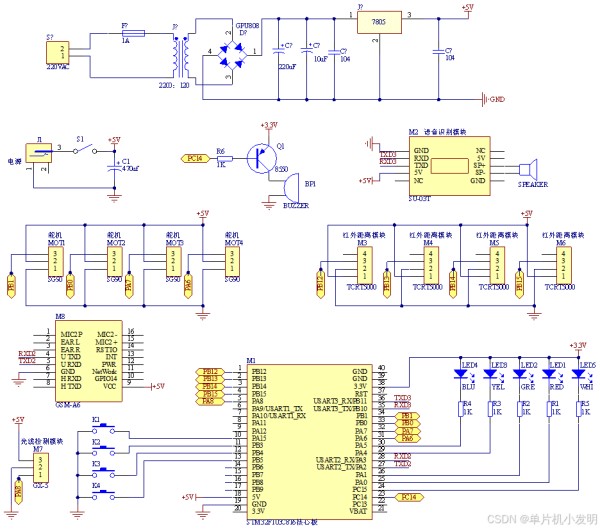

系统原理图

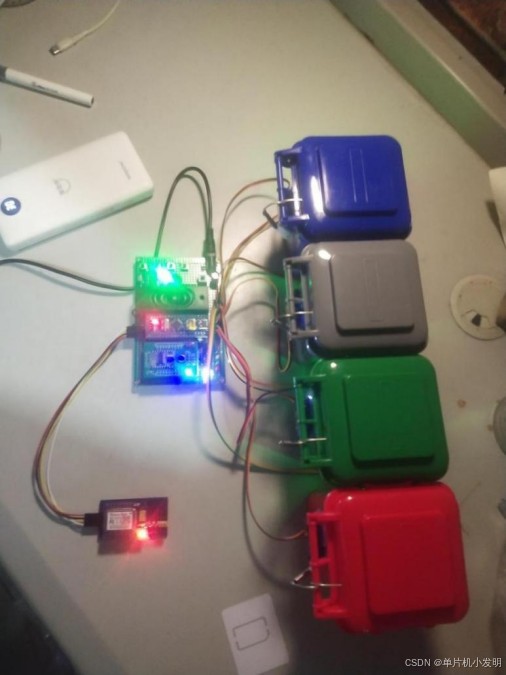

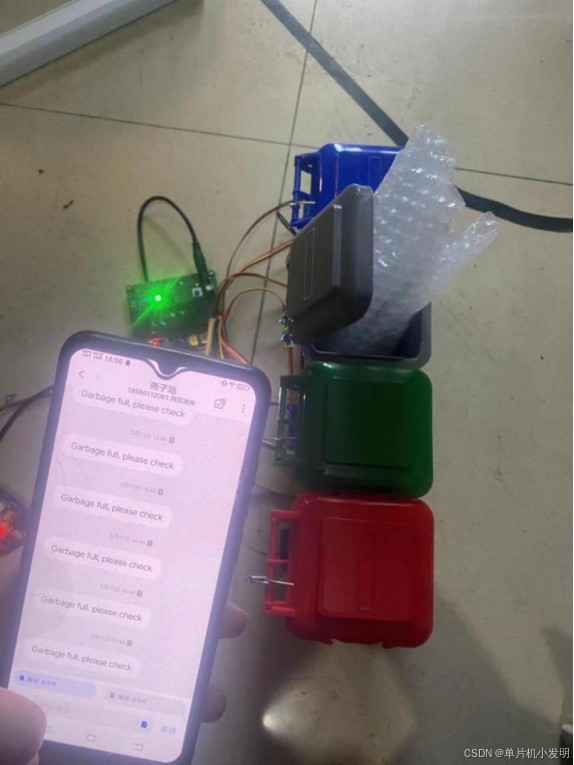

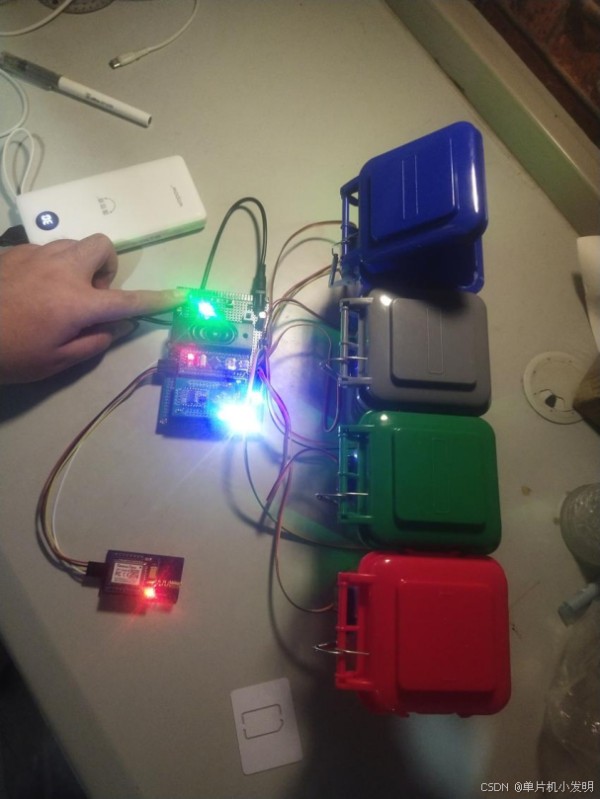

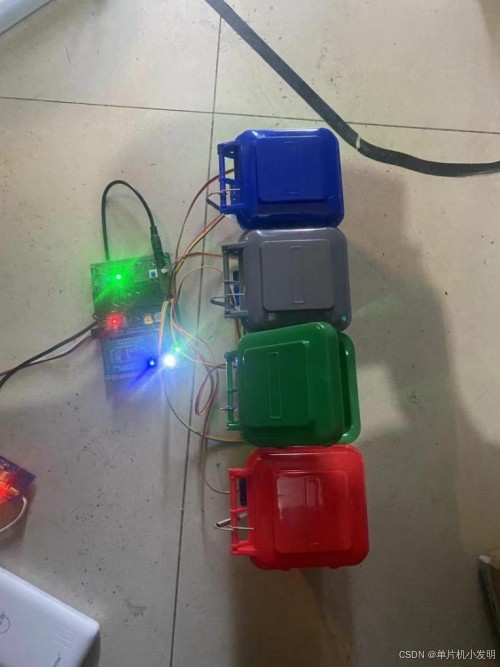

实物图

部分代码

#include “stm32f10x.h” //STM32头文件
#include “sys.h”
#include “delay.h”
#include “led.h”
#include “key.h”
#include “pwm.h”
#include “usart.h”
#include “tim.h”

u16 time_dj = 100;//舵机工作时间
u16 time_ys = 300;//关盖延时时间
u16 ds1 = 0;//延时计数器
u16 ds2 = 0;
u16 ds3 = 0;
u16 ds4 = 0;

u8 flag_open1 = 1;//开盖标志
u8 flag_open2 = 1;
u8 flag_open3 = 1;
u8 flag_open4 = 1;

u8 flag_sd1 = 0;//手动标志
u8 flag_sd2 = 0;
u8 flag_sd3 = 0;
u8 flag_sd4 = 0;

u8 flag_yk1 = 0;//遥控标志
u8 flag_yk2 = 0;
u8 flag_yk3 = 0;
u8 flag_yk4 = 0;

u8 command1 ;//通讯缓存
u8 command2 ;
u8 command3 ;
u8 bommand ;

u8 flag_ljm = 0;//垃圾满
u8 flag_fs1 = 0;
u8 flag_fs2 = 0;
u8 flag_fs3 = 0;
u8 flag_fs4 = 0;
u8 flag_gsm = 0;
u8 flag_light = 1;
u8 k ;

int main (void){//主程序

//初始化程序 delay_ms(100); RCC_Configuration(); //时钟设置 LED_Init();//LED初始化 delay_ms(500); led_1=1;//指示灯关 led_2=1; led_3=1; led_4=1; led_5=1; led_sys=1; out_beep=1; TIM3_PWM_Init(59999,23); //设置频率为50Hz，公式为：溢出时间Tout（单位秒）=(arr+1)(psc+1)/Tclk 20MS = (59999+1)*(23+1)/72000000 //Tclk为通用定时器的时钟，如果APB1没有分频，则就为系统时钟，72MHZ //PWM时钟频率=72000000/(59999+1)*(23+1) = 50HZ (20ms),设置自动装载值60000,预分频系数24 TIM_SetCompare1(TIM3,1500); TIM_SetCompare2(TIM3,1500); TIM_SetCompare3(TIM3,1500); TIM_SetCompare4(TIM3,1500); KEY_Init();//按键初始化 TIM4_Init(999,719);//定时器初始化，定时10ms（999，719） USART1_Init(9600); //串口初始化（参数是波特率） USART2_Init(115200); //串口初始化（参数是波特率） USART3_Init(9600); //串口初始化（参数是波特率） delay_ms(100); led_5=0; delay_ms(500); Specify_Musi_Play(1); USART2_printf(" USART2 OK!\r\n"); USART3_printf(" USART3 OK!\r\n"); for (k=30;k>1;k--){led_5=0;USART2_printf("AT\r\n");//设置SIMdelay_ms(50);led_5=1;delay_ms(10*k); } led_5=0; USART2_printf("ATE0\r");//设置SIM delay_ms(500); USART1_printf(" USART1 OK!\r\n"); //主循环 while (1){if (!GPIO_ReadInputDataBit(LJMPORT,LJM1)|!GPIO_ReadInputDataBit(LJMPORT,LJM2)|!GPIO_ReadInputDataBit(LJMPORT,LJM3)|!GPIO_ReadInputDataBit(LJMPORT,LJM4)){flag_ljm=1; //垃圾满判断} else{flag_ljm=0;flag_gsm=0;}if (flag_ljm){if (ds2>100){ds2=0; //垃圾满报警out_beep=~out_beep;}}else{out_beep=1;}

1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162

资料下载链接

「实物制作资料.rar」，来自夸克网盘分享。
夸克网盘无需下载在线播放视频，畅享原画5倍速，支持电视投屏。
/9ac5346gXR
链接：https://pan.quark.cn/s/d2ad8fd8cd73
提取码：d1hQ
