一种家用洗碗机用高效干燥的环保辅助设备的制作方法

使用洗碗机前，确保餐具干燥以提高清洗效果。 #生活技巧# #家电使用技巧# #洗碗机使用小贴士#

1.本发明涉及家用电器技术领域，具体为一种家用洗碗机用高效干燥的环保辅助设备。

背景技术：

2.家用电器主要指在家庭及类似场所中使用的各种电器和电子器具。又称民用电器、日用电器，其中家用洗碗机是指在家使用的适宜清洗碗筷、餐具等家用产品的一种机器，家用电器使人们从繁重、琐碎的家务劳动中解放出来，为人类创造了更为舒适优美、更有利于身心健康的生活和工作环境。
3.然而在传统的家用电器洗碗机生产设备当中，内部普遍都是用余热进行烘干，但是如果两个碗之间贴的比较紧的话，有很多水珠仍然在上面，烘干的难度就会加高，导致烘干效果不够均匀或者烘不干的情况发生，导致消毒的功能变的不是那么的实用，另外，用洗碗机的时候还需要将碗摆正在指定的位置，否则洗不干净，这种结构很难受，因此一种家用洗碗机用高效干燥的环保辅助设备应运而生。

技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本发明提供了一种家用洗碗机用高效干燥的环保辅助设备，具备烘干效果好和无需摆在指定位置的优点，有效的解决了上述问题。
6.(二)技术方案
7.为实现上述烘干效果好和无需摆在指定位置的目的，本发明提供如下技术方案：
8.一种家用洗碗机用高效干燥的环保辅助设备，包括主体，所述主体顶活动安装有下压条，所述下压条底端固定连接有框架，所述框架下端活动连接有烘干器，所述烘干器前端活动连接有安装座，所述安装座内侧活动安装有旋转盘。
9.进一步的，所述下压条内部包括有辅助条,所述辅助条左右两侧均活动连接有作用杆，所述作用杆下端且位于辅助条外侧活动连接有滑道件，这种结构具有稳定性和易用性。
10.进一步的，所述框架内部包括有滑道件,所述滑道件右端活动连接有尼龙绳，所述尼龙绳下端活动连接有稳固件，所述稳固件内侧中间活动连接有加热丝，所述加热丝下端活动连接有安装架，所述安装架内侧活动连接有转轴，转轴为一种不锈钢材质且关于固定螺丝中心对称，这种结构具有适配性和安全性。
11.进一步的，所述烘干器下端活动连接有转动辊,所述转动辊内侧活动连接有清理头，所述清理头前端活动连接有安装座，所述安装座内侧活动连接有旋转盘，所述固定螺丝与核心杆规格尺寸相互适配且相等联动，所述旋转盘关于固定螺丝中心对称，这种结构具有易用性和联动性。
12.进一步的，所述旋转盘后端且位于安装座后端活动连接有清理头，所述清理头中
间且位于转动辊内侧活动连接有固定螺丝，所述固定螺丝与旋转盘的中轴线在同一直线上且相邻的两个固定螺丝之间的距离和角度相同，这种结构具有易用性和稳定性。
13.进一步的，所述安装架中间活动连接有加热丝，所述加热丝内侧且位于下压条下方活动连接有烘干器，所述烘干器上端其位于下压条下端活动连接有清理头，所述固定螺丝后端且位于扭转弹簧中间活动连接有核心杆，所述核心杆的规格尺寸均相同且以安装座的中心为参照呈均匀分布，这种具有安全性和对称性。
14.(三)有益效果
15.与现有技术相比，本发明提供了一种家用洗碗机用高效干燥的环保辅助设备，具备以下有益效果：
16.1、该家用洗碗机用高效干燥的环保辅助设备，通过下压条推动辅助条逐渐往下运作，辅助条推动作用杆往外侧运行，作用杆形成往外侧偏转趋势，作用杆带动滑道件逐渐水平方向往右端运动，滑道件一边旋转一边移动，尼龙绳由默认的松弛状态变为拉紧状，并且会将稳固件越拉越紧，下压条沿底端相适配的轨道逐渐往下运行，烘干器受默认的饱满状变为压缩状，烘干器逐渐变为伸展状，将再次对转动辊进行烘干，从而使设备具有了水平方向全烘干的效果，当两个碗贴的比较紧的时候，其上水珠可以被强烈的热气给烘干，达到了烘干均匀的效果。
17.2、该家用洗碗机用高效干燥的环保辅助设备，通过加热丝下压时内部的热气流进行至安装架内部，转轴受到热气流的冲击力作用而转动，转轴为一种灵敏感应件，转轴逐渐转动并且会摩擦核心杆同步运行，核心杆同步逆时针旋转与旋转盘相互啮合作用，旋转盘上端的碗逐渐运动至各处，核心杆对其进行摩擦作用，扭转弹簧和核心杆齿条轨道外侧的棉条均逐渐对其进行洗刷，并且将其运输至安装座正端，另外核心杆与清理头二者上设置有相适配的纹理，扭转弹簧沿清理头的凹槽逐渐滑动，安装座对加速了核心杆的运作，从而更容易使设备得到清理，增大了清洗速度。
附图说明

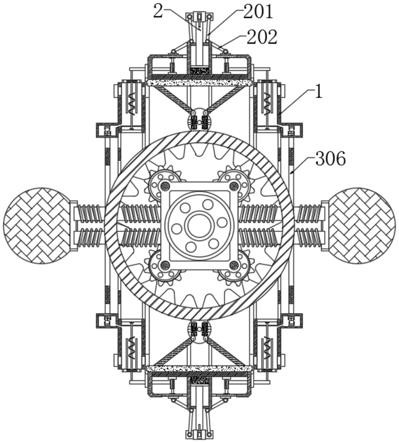

18.图1为本发明主体结构正面示意图；
19.图2为本发明滑道件结构正面示意图；
20.图3为本发明安装座结构正面示意图；
21.图4为本发明清理头结构正面示意图；
22.图5为本发明加热丝结构正面示意图。
23.图中：1、主体；2、下压条；201、辅助条；202、作用杆；3、框架；301、滑道件；302、尼龙绳；303、稳固件；304、加热丝；305、安装架；306、转轴；4、烘干器；401、转动辊；402、清理头；5、安装座；501、扭转弹簧；6、旋转盘；601、固定螺丝；602、核心杆。
具体实施方式
24.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
25.请参阅图1-5：
26.一种家用洗碗机用高效干燥的环保辅助设备，包括主体1，主体1顶活动安装有下压条2，下压条2底端固定连接有框架3，框架3下端活动连接有烘干器4，烘干器4前端活动连接有安装座5，安装座5内侧活动安装有旋转盘6。
27.进一步的，下压条2内部包括有辅助条201,辅助条201左右两侧均活动连接有作用杆202，作用杆202下端且位于辅助条201外侧活动连接有滑道件301，这种结构具有稳定性和易用性。
28.进一步的，框架3内部包括有滑道件301,滑道件301右端活动连接有尼龙绳302，尼龙绳302下端活动连接有稳固件303，稳固件303内侧中间活动连接有加热丝304，加热丝304下端活动连接有安装架305，安装架305内侧活动连接有转轴306，转轴306为一种不锈钢材质且关于固定螺丝601中心对称，这种结构具有适配性和安全性。
29.进一步的，烘干器4下端活动连接有转动辊401,转动辊401内侧活动连接有清理头402，清理头402前端活动连接有安装座5，安装座5内侧活动连接有旋转盘6，固定螺丝601与核心杆602规格尺寸相互适配且相等联动，旋转盘6关于固定螺丝601中心对称，这种结构具有易用性和联动性。
30.进一步的，旋转盘6后端且位于安装座5后端活动连接有清理头402，清理头402中间且位于转动辊401内侧活动连接有固定螺丝601，固定螺丝601与旋转盘6的中轴线在同一直线上且相邻的两个固定螺丝601之间的距离和角度相同，这种结构具有易用性和稳定性。
31.进一步的，安装架305中间活动连接有加热丝304，加热丝304内侧且位于下压条2下方活动连接有烘干器4，烘干器4上端其位于下压条2下端活动连接有清理头402，固定螺丝601后端且位于扭转弹簧501中间活动连接有核心杆602，核心杆602的规格尺寸均相同且以安装座5的中心为参照呈均匀分布，这种具有安全性和对称性。
32.在使用时，首先检查本发明的安装固定以及安全防护，启动驱动部件，下压条2通电往下运动，下压条2推动辅助条201逐渐往下运作，辅助条201推动作用杆202往外侧运行，作用杆202形成往外侧偏转趋势，作用杆202带动滑道件301逐渐水平方向往右端运动，滑道件301一边旋转一边移动，尼龙绳302由默认的松弛状态变为拉紧状，并且会将稳固件303越拉越紧，尼龙绳302拉紧加热丝304往下运作，稳固件303起到稳固运行的辅助作用，加热丝304与内部的圆杆上设置有相适配的纹理，加热丝304对下端转动辊401左右两侧进行热气的疏送，另外，下压条2下压的时候会推动烘干器4同步往下运动，下压条2沿底端相适配的轨道逐渐往下运行，烘干器4受默认的饱满状变为压缩状，烘干器4逐渐变为伸展状，将再次对转动辊401进行烘干，从而使设备具有了水平方向全烘干的效果，当两个碗贴的比较紧的时候，其上水珠可以被强烈的热气给烘干，达到了烘干均匀的效果。
33.与此同时，加热丝304下压时内部的热气流进行至安装架305内部，转轴306受到热气流的冲击力作用而转动，转轴306为一种灵敏感应件，转轴306逐渐转动并且会摩擦核心杆602同步运行，核心杆602同步逆时针旋转与旋转盘6相互啮合作用，旋转盘6上端的碗逐渐运动至各处，转动辊401前端设置有一层毛绒层，碗被毛绒层冲洗洗刷，当碗脱离安装座5至不指定的位置时，核心杆602对其进行摩擦作用，扭转弹簧501和核心杆602齿条轨道外侧的棉条均逐渐对其进行洗刷，并且将其运输至安装座5正端，另外核心杆602与清理头402二者上设置有相适配的纹理，扭转弹簧501沿清理头402的凹槽逐渐滑动，安装座5对加速了核
心杆602的运作，从而更容易使设备得到清理，增大了清洗速度。
34.上述结构及过程请参考图1-图5。
35.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
