一种社区厨余垃圾的智能分类系统的制作方法

垃圾分类知识：可回收物、厨余垃圾、有害垃圾和其他垃圾的分类处理方法 #生活常识# #日常生活小窍门# #日常生活妙招# #理财消费智慧#

本发明涉及垃圾处理技术领域，特别涉及一种社区厨余垃圾的智能分类系统。

背景技术：

垃圾是人类日常生活和生产中产生的固体废弃物，由于排出量大，成分复杂多样，且具有污染性、资源性和社会性，需要无害化、资源化、减量化和社会化处理，如不能妥善处理，就会污染环境，影响环境卫生，浪费资源，破坏生产生活安全，破坏社会和谐。垃圾处理就是要把垃圾迅速清除，并进行无害化处理，最后加以合理的利用。当今广泛应用的垃圾处理方法是卫生填埋、高温堆肥和焚烧。垃圾处理的目的是无害化、资源化和减量化。厨余是有机垃圾的一种，包括剩菜、剩饭、菜叶、果皮、蛋壳、茶渣、骨、贝壳等，泛指家庭生活饮食中所需用的来源生料及成品(熟食)或残留物。

现有的垃圾分类方式都采用不同的垃圾桶存放厨余垃圾，但是需要人工分类，且还需要配备管理人员，造成劳动力浪费，成本过高，使用起来也不方便，并且垃圾桶盛满之后，有的业主依旧将垃圾倒入满状态的垃圾桶，管理人员不及时清理，会导致垃圾溢出，影响周围的环境。

技术实现要素：

本发明的目的就在于为了解决厨余垃圾分类麻烦，浪费劳动力，提高使用成本以及管理不方便易影响周围环境的问题而提供一种社区厨余垃圾的智能分类系统，具有可智能分类垃圾，减少劳动力，节约成本，方便管理垃圾桶的优点。

本发明通过以下技术方案来实现上述目的，一种社区厨余垃圾的智能分类系统，包括垃圾收纳柜和安装在所述垃圾收纳柜顶部的分类柜，所述分类柜的顶部开设投料口，所述投料口的下方安装由震动电机驱动的震动漏板，所述震动漏板的下方安装有传输电机驱动的传送带，所述传送带的下方放置液体垃圾桶，所述液体垃圾桶的一侧依次摆放残渣垃圾桶和可回收垃圾桶，所述传送带延伸至所述残渣垃圾桶的上方，所述震动漏板的一侧活动连接所述分类柜的内壁且由气缸控制升降，另一侧转动连接，且所述震动漏板的另一侧通过滑坡延伸至所述可回收垃圾桶的上方。

优选的，所述震动漏板的一侧设置支撑架，另一侧安装旋转轴，分类柜的侧壁上设置滑槽，支撑架与滑槽滑动连接，且连接气缸的输出端，使震动漏板以旋转轴为轴心上下摆动。

优选的，所述旋转轴的两端均通过轴承座与分类柜的内壁转动连接，且旋转轴的端部与轴承座之间通过缓冲弹簧弹性连接。

优选的，所述震动漏板和传送带上均开设有若干个漏孔，且震动漏板的漏孔孔径大于传送带的漏孔孔径。

优选的，所述投料口上安装挡盖。

优选的，所述垃圾收纳柜上开设若干放置槽用于摆放液体垃圾桶、残渣垃圾桶和可回收垃圾桶，放置槽上安装开合门，开合门的底端与放置槽铰接，使其打开后可形成倾斜坡。

优选的，所述分类柜的内部安装分类控制器，分类控制器包括主控单元以及与主控单元连接的红外检测模块、液位检测模块、气缸驱动模块、传输电机驱动模块、震动电机驱动模块、网络模块、gps模块和语音模块，其中红外检测模块安装在投料口，液位检测模块安装在各个垃圾桶的桶口位置。

与现有技术相比，本发明的有益效果是：

1、通过震动漏板和传送带可以将厨余垃圾过滤分为可回收垃圾、残渣垃圾和液体垃圾进行分类回收，并准确的落入相应的垃圾桶中，无需人工分类，节约劳动力，方便用户使用。

2、通过在将摆放垃圾桶的放置槽的开合门设置呈底部铰接的方式，可以打开后形成倾斜坡，方便垃圾桶进出，也为垃圾管理人员提供了方便。

3、通过设置分类控制，在垃圾投放之后自动分类，且垃圾桶满时，远程提醒后台人员及时清理垃圾桶，避免垃圾溢出，不影响外部的环境。

附图说明

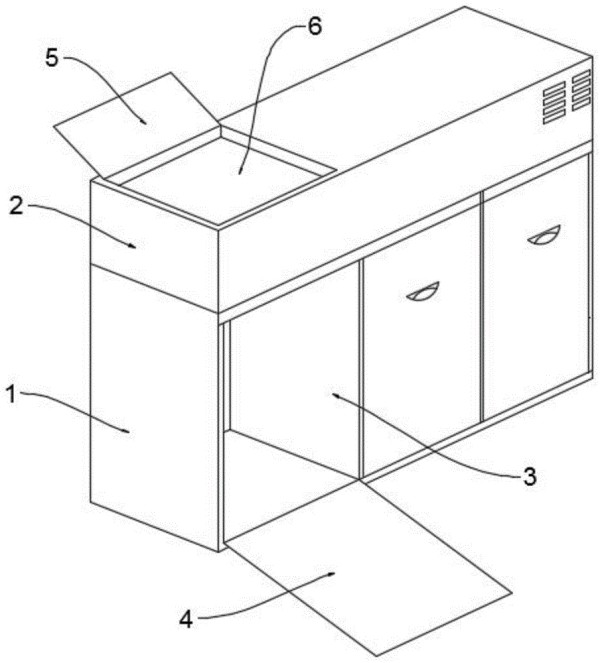

图1为本发明的整体装置结构示意图。

图2为本发明的分类柜内部结构示意图。

图3为本发明的气缸连接结构示意图。

图4为本发明的震动漏板结构示意图。

图5为本发明的传送带结构示意图。

图6为本发明的分类控制器内部模块连接示意图。

图中：1、垃圾收纳柜，2、分类柜，3、放置槽，4、开合门，5、挡盖，6、投料口，7、分类控制器，8、震动漏板，9、滑坡，10、传送带，11、传输电机，12、支撑架，13、滑槽，14、气缸，15、震动电机，16、液体垃圾桶，17、残渣垃圾桶，18、可回收垃圾桶，19、旋转轴，20、轴承座，21、缓冲弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和图2所示，一种社区厨余垃圾的智能分类系统，包括垃圾收纳柜1和安装在垃圾收纳柜1顶部的分类柜2，分类柜2的顶部开设投料口6，投料口6的下方安装由震动电机15驱动的震动漏板8，震动漏板8的下方安装有传输电机11驱动的传送带10，传送带10的下方放置液体垃圾桶16，液体垃圾桶16的一侧依次摆放残渣垃圾桶17和可回收垃圾桶18，传送带10延伸至残渣垃圾桶17的上方，震动漏板8的一侧活动连接分类柜2的内壁且由气缸14控制升降，另一侧转动连接，且震动漏板8的另一侧通过滑坡9延伸至可回收垃圾桶18的上方，震动漏板8由震动电机15驱动可以实现震动的效果，当垃圾从投料口6倒入后，通过震动将垃圾震散，震动漏板8和传送带10上均开设有若干个漏孔，且震动漏板8的漏孔孔径大于传送带10的漏孔孔径，通过漏孔将厨余垃圾中的瓶瓶罐罐筛选出来，通过滑坡9滑落到可回收垃圾桶18中，此时组成湿垃圾的食物残渣和汤落入到传送带10上，通过传送带10的漏孔，将残渣筛选出来，液体落入液体垃圾桶16中，残渣随着传送带10的输送到残渣垃圾桶17中，从而实现厨余垃圾的分类收集。

如图3-5所示，震动漏板8的一侧设置支撑架12，另一侧安装旋转轴19，分类柜2的侧壁上设置滑槽13，支撑架12与滑槽13滑动连接，且连接气缸14的输出端，使震动漏板8以旋转轴19为轴心上下摆动，气缸14驱动支撑架12在滑槽13内滑动，实现震动漏板8的摆动，垃圾落在震动漏板8后通过震动2-3分钟，将可回收垃圾筛选出来，再启动气缸14将可回收垃圾倒入滑坡9区域，旋转轴19的两端均通过轴承座20与分类柜2的内壁转动连接，且旋转轴19的端部与轴承座20之间通过缓冲弹簧21弹性连接，旋转轴19与轴承座20之间的缓冲弹簧21可以起到抗撞击作用，防止旋转轴19的端部撞击轴承座20而损坏，而且在旋转的过程中，也不影响震动漏板8的震动，有助于可回收垃圾移动到滑坡9位置。

投料口6上安装挡盖5，挡盖5用来防止垃圾气味飘出分类柜2，垃圾收纳柜1上开设若干放置槽3用于摆放液体垃圾桶16、残渣垃圾桶17和可回收垃圾桶18，放置槽3上安装开合门4，开合门4的底端与放置槽3铰接，使其打开后可形成倾斜坡，开合门4在打开之后，可以形成斜坡，这样在拉出垃圾桶或者推入垃圾桶时都更加方便，便于管理人员使用。

如图6所示，分类柜2的内部安装分类控制器7，分类控制器7包括主控单元以及与主控单元连接的红外检测模块、液位检测模块、气缸驱动模块、传输电机驱动模块、震动电机驱动模块、网络模块、gps模块和语音模块，其中红外检测模块安装在投料口6，液位检测模块安装在各个垃圾桶的桶口位置，红外检测模块安装在投料口6处，当垃圾投入后，红外检测模块检测到垃圾投入时，将信号发送给主控单元，主控单元开启传输电机驱动模块和震动电机驱动模块进行垃圾分类，再震动电机15工作2-3分钟后，开启气缸14，将可回收垃圾倒入可回收垃圾桶，液位检测模块用来检测每个垃圾桶是否存满，存满后向主控单元发出信号，主控单元驱动语音模块提醒用户，以及通过网络模块即使将垃圾桶存满信息发送给后台，后台根据gps模块及时定位到该垃圾柜的位置，指派附近的管理人员去处理垃圾。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
