GB/T4209

5G网络的理论速度可达到数十GB/s，比4G快数百倍 #生活知识# #科技生活# #科技改变生活# #5G通信#

GB/T4209-2008硅酸钠规定：

GB/T 4209与日本标准JIS K 1408之差异；

GB/T 4209

JIS K 1408

设置以密度指标

设置以波美度表示的比重指标

硅酸钠密度的测定：使用玻璃密度计
    将待测试样注入清洁、干燥的量筒内，不得有气泡，将量筒置于20℃±0.5℃的恒温水浴中，待温度恒定后，将清洁、干燥的密度计缓缓地放入试样中央，使密度计自然下沉。密度计应浮在试样中，不得与筒璧和筒底接触。密度计的上端露在液面外的部分所沾液不得超过2~3分度值，待密度计在试样中稳定后，读出密度计湾月面下缘的刻度，即为20℃的密度。测定结果不大于0.001 g/ML。
改进方法：
硅酸钠测试仪台湾玛芝哈克Matsuhaku JT-120WG。

工业液体硅酸钠的要求：

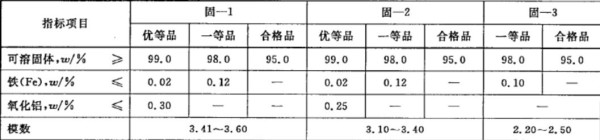

工业固体硅酸钠的要求：



由S.G直接转换模数的数据限制：
根据GB/T4209-2008规范，水玻璃应用范围：
模数M在2.20~3.60。S.G在1.336~1.559。Bé＝36.5~52。
    Y=-6.0344X+11.58      设定值： E1＝11.58       E2＝－6.0344

模数M

S.G  20°C

Bé

模数M

S.G  20°C

Bé

3.70

1.318

35.0

2.97

1.422

43.0

3.68

1.321

35.2

2.96

1.423

43.1

3.60

1.336

36.5

2.90

1.436

44.0

3.50

1.343

37.0

2.75

1.442

44.5

3.47

1.346

37.3

2.70

1.45

45.0

3.45

1.355

38.0

2.60

1.465

46.0

3.41

1.362

38.5

2.57

1.48

47.0

3.40

1.368

39.0

2.55

1.495

48.0

3.28

1.371

39.2

2.53

1.51

49.0

3.20

1.381

40.0

2.51

1.52

49.6

3.10

1.394

41.0

2.50

1.526

50.0

3.09

1.397

41.2

2.40

1.534

50.5

3.07

1.402

41.6

2.30

1.542

51.0

3.04

1.408

42.0

2.20

1.559

52.0

Q：钠水玻璃的模数M =1.0315×（SiO2% / Na2O%)中 1.0315是？
　　因为
　　Na20的克分子数= Na20含量/Na20相对分子量＝Na20含量/62
  Si02的克分子数= Si02含量/Si02相对分子量＝Si02含量/60
　　而M＝Si02克分子数/Na20克分子数
       Si02含量 / 60   62 × Si02含量             Si02含量％
　　M＝--------------＝----------------＝1.0315 × -----------
　　　　Na20含量 / 62  60 × Na20含量             Na20含量％

Q：水玻璃模数M的大小仅表示钠水玻璃中SiO2和Na2O的物质的量比。
　　　M =  nSiO2 / mNa2O
　　　　= 1.032 × ( WSiO2 / WNa2O)
　　式中
　　WSio2、WNa20：分别为硅酸钠中SiO2和Na2O的质量百分数（%）。


参考：水玻璃模数新方法改进原理： 山东科技大学   除冬梅
    鉴于以上模数滴定实验中存在的问题及盐酸滴定水玻璃模数的原理，笔者提出在传统方法第二步滴定Si02含量时，平移实验条件，以溴百里酚蓝代替甲基红为指示剂，使Si02含量的滴定更加准确可行。溴百里酚蓝用作pH指示剂，变色范围6．0～7．6，酸色为黄色，碱色为蓝色pJ，较甲基红变色大大明显，滴定终点清晰叮变。原理如下：
(1) 以甲基红为指示剂，用盐酸中和水玻璃溶液使之生成硅酸完全，溶液刚好变为微红色，记录所加盐酸体积V1。
(2)取同样量的水玻璃溶液加入(1)所用V1体积的盐酸，平移实验条件；再加入溴百里酚蓝指示剂和过鼍的NaF，使之生成Na2SiF6沉淀，此时溶液为蓝色，滴定盐酸至溶液呈黄色，
pH=6．0，消耗盐酸体积V2。同时做空白实验，滴定同样质量的NaF所消耗的盐酸体积为V3。
(3)模数即为：n=(V2-V3)／2Vl                        (4)
    若还有Na20质量分数及Si02质量分数的需求，可标定盐酸浓度为c，称更加样品水玻璃的质量为m，按F式(5)、(6)计算，即可得出Na20的质量分数及Si02的质量分数：

其中ωNa20，ωsi02以％计，
V1以mL计，c 以mol／L计；
MNa20-氧化钠摩尔质量的数值，61．98 g／mol ，
Msi02-二氧化硅摩尔质量的数值，60．1 g／mol。
以上即溴百里酚蓝指示剂平移法滴定水玻璃模数及组成的基本原理。

网址：GB/T4209 https://www.yuejiaxmz.com/news/view/910155

相关内容

GB 37488
GB 18889
GB∕T 7784
GB／T 41529
GB 16889
新国标《GB 2760
GB T 23685
GB/T 44384
GB/T 17167
GB/T 12706.2

随便看看
