一种浴室用防滑性好的环形扶手的制作方法

安全扶手: 老人浴室安装防滑扶手 #生活技巧# #家居布置建议# #浴室装修小贴士#

1.本实用新型涉及浴室扶手技术领域，具体为一种浴室用防滑性好的环形扶手。

背景技术：

2.随着人们生活质量的提高，现今社会浴室的地面、墙面一般都采用瓷砖铺设，增加美观效果，但是瓷砖一旦遇水后极易湿滑，特别是老人、儿童、及腿脚不便人士在浴室需要额外的小心注意，因此在浴室安装扶手可提高安全性，避免安全隐患，但是现有技术的扶手只是简单的横杆式设计，结构过于简单，而且大部分老人和儿童在浴室内是坐着沐浴，显然简单的单个横杆扶手的安全性能不够高，抓握不便，而且在不使用时不易收纳，占用浴室空间。为此，我们提出一种浴室用防滑性好的环形扶手。

技术实现要素：

3.本实用新型的目的在于提供一种浴室用防滑性好的环形扶手，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种浴室用防滑性好的环形扶手，包括安装板，所述安装板侧面设置有膨胀螺栓，所述膨胀螺栓为至少两个，所述安装板另一侧对称固定连接有转动连接件，所述转动连接件上转动连接有伸缩扶手，所述伸缩扶手底部为“l”形，所述伸缩扶手转折处设置有倒角，两个所述伸缩扶手镜像设置，所述安装板上端插接有防滑背板，所述防滑背板远离伸缩扶手的侧面固定连接有吸盘，所述吸盘设置有多个且等间距排列，所述防滑背板和伸缩扶手侧面均设置有防滑纹路。
5.优选的，所述转动连接件包括u形固定板和转轴，所述u形固定板固定连接在安装板侧面，所述u形固定板侧面设置有凹槽，所述转轴转动连接在u形固定板上，所述转轴贯穿u形固定板设置，所述转轴上固定连接有伸缩扶手，所述伸缩扶手端面位于凹槽内。
6.优选的，所述伸缩扶手包括第一连接杆和第二连接杆，所述第二连接杆为“l”形，所述第二连接杆一端设置有容置腔，所述第一连接杆同轴插接在容置腔内，所述第一连接杆固定连接在转轴上，所述第一连接杆侧面固定连接有滑块，所述容置腔侧面设置有滑槽，所述滑块滑动连接在滑槽内。
7.优选的，所述伸缩扶手相互靠近的侧面固定连接有防滑橡胶垫。
8.优选的，所述安装板上端设置有插槽，所述安装板底端卡接在插槽内，所述安装板底端和插槽为过盈连接。
9.优选的，所述容置腔底部滑动连接有缓冲板，所述缓冲板和容置腔底端之间设置有弹簧。
10.与现有技术相比，本实用新型的有益效果是：该种浴室用防滑性好的环形扶手通过转动连接件连接有伸缩扶手，使得伸缩扶手可转动至垂直状态进行收纳，节省空间，而且伸缩扶手可伸缩改变长度，适应不同体型的人群，适用范围广，当站立沐浴时，可放下单个伸缩扶手进行扶持，当坐着沐浴时，两个伸缩扶手相互配合，将使用人员圈在墙壁和伸缩扶
手之间，防止人员滑倒，而且两个伸缩扶手更方便抓握，另外在安装板上端设置有防滑背板，当坐着沐浴时，可背靠防滑背板，一方面防止浴室墙壁湿滑，另一方面可防止墙壁温度过低，操作方便，功能更为多样，节省空间。
附图说明

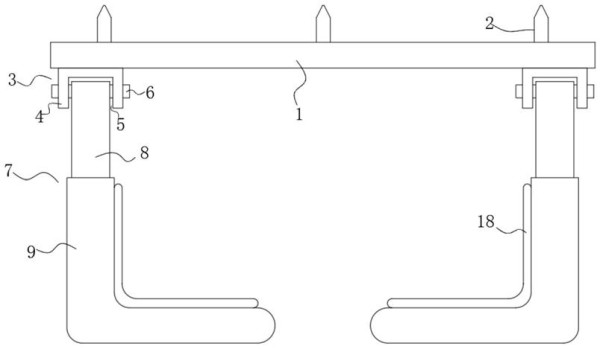

11.图1为本实用新型俯视图；
12.图2为本实用新型的伸缩扶手的俯视剖视图；
13.图3为本实用新型侧视图。
14.图中：安装板1、膨胀螺栓2、转动连接件3、u形固定板4、凹槽5、转轴6、伸缩扶手7、第一连接杆8、第二连接杆9、容置腔10、滑槽11、滑块12、缓冲板13、弹簧14、插槽15、防滑背板16、吸盘17、防滑橡胶垫18。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.请参阅图1
‑
3，本实用新型提供一种技术方案：一种浴室用防滑性好的环形扶手，包括安装板1，安装板1侧面设置有膨胀螺栓2，膨胀螺栓2为至少两个，膨胀螺栓2将安装板1固定在浴室墙壁上；
17.安装板1另一侧对称固定连接有转动连接件3，转动连接件3上转动连接有伸缩扶手7，伸缩扶手7底部为“l”形，伸缩扶手7转折处设置有倒角，两个伸缩扶手7镜像设置，转动连接件3的转动角度范围为0
°
至90
°
，在使用时，可利用转动连接件3将伸缩扶手7转动至水平状态，方便使用人员扶持，当不使用时，可利用转动连接件3将伸缩扶手7转动至垂直状态，紧贴浴室墙壁，不占用空间，另外伸缩扶手7设置有两个，当使用人员站立沐浴时，可放下单个伸缩扶手7进行扶持，当使用人员坐着沐浴时，可将两个伸缩扶手7放下，将使用人员圈在墙壁和伸缩扶手7之间，一方面方便使用人员抓握，另一方面，防止使用人员从凳子上滑落，安全系数高，而且伸缩扶手7可伸缩改变长度，从而改变伸缩扶手7与墙壁之间的空间大小，适应不同体型的使用人员，适用范围广；
18.安装板1上端插接有防滑背板16，防滑背板16远离伸缩扶手7的侧面固定连接有吸盘17，吸盘17设置有多个且等间距排列，防滑背板16和伸缩扶手7侧面均设置有防滑纹路，当使用人员需要靠在墙壁上时，可将防滑背板16插接在安装板1上，并利用吸盘17将防滑背板16固定在墙壁上，使用人员可背靠在防滑背板上，提高使用舒适度，防止墙壁冰冷湿滑从而降低使用感受，防滑纹路防止皮肤在于防滑背板16和伸缩扶手7接触时打滑。
19.进一步的，转动连接件3包括u形固定板4和转轴6，u形固定板4固定连接在安装板1侧面，u形固定板4侧面设置有凹槽5，转轴6转动连接在u形固定板4上，转轴6贯穿u形固定板4设置，转轴6上固定连接有伸缩扶手7，伸缩扶手7端面位于凹槽5内，转动伸缩扶手7，转轴6带动伸缩扶手7在u形固定板4上转动，从而实现伸缩扶手7的收纳。
20.进一步的，伸缩扶手7包括第一连接杆8和第二连接杆9，第二连接杆9为“l”形，第
二连接杆9一端设置有容置腔10，第一连接杆8同轴插接在容置腔10内，第一连接杆8固定连接在转轴6上，第一连接杆8侧面固定连接有滑块12，容置腔10侧面设置有滑槽11，滑块12滑动连接在滑槽11内，第一连接杆8和第二连接杆9的插接结构构成伸缩结构，使得伸缩扶手7可改变长度，滑槽11和滑块12相互配合，对伸缩方向起到限位导向作用。
21.进一步的，伸缩扶手7相互靠近的侧面固定连接有防滑橡胶垫18，防滑橡胶垫18防止伸缩扶手7表面过于冰冷从而降低使用感受，另外防滑橡胶垫18可增加伸缩扶手7与皮肤之间的摩擦力，防止打滑。
22.进一步的，安装板1上端设置有插槽15，安装板1底端卡接在插槽15内，安装板1底端和插槽15为过盈连接，使得安装板1和安装板1之间的连接更为稳固。
23.更进一步的，容置腔10底部滑动连接有缓冲板13，缓冲板13和容置腔10底端之间设置有弹簧14，防止第一连接杆8与容置腔10底部发生碰撞，缓冲板13和弹簧14相互配合对碰撞进行缓冲。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
