一种方便清理可去除异味的鞋柜的制作方法

咖啡渣能清新鞋柜，去除异味 #生活技巧# #清洁技巧# #家居除味方法#

本发明涉及日常生活技术领域，具体为一种方便清理可去除异味的鞋柜。

背景技术：

鞋柜的主要用途是用来陈列闲置的鞋子，随着社会的进步和人们生活水平的提高，从早期比较单一的造型演变成各式各样造型，不仅外观比较精致，而且空间也比较大，鞋柜的使用可以大大的节约了很多的空间，显得空间不那么的拥挤，也是家庭必备的家具之一。

不过传统的鞋柜只有存放鞋子的作用，由于将鞋子放在鞋柜里的隔板上，如果鞋子表面的特别的脏会使灰尘落在隔板上，清理起来特别的麻烦，给大家造成很大的困扰，而且有异味的鞋子长期放置也会导致鞋柜里气味变得异常刺鼻。

为解决上述问题，发明者提供了一种方便清理可去除异味的鞋柜，通过隔板可以自由的拉起，利用安装毛刷的装置，在鞋柜的内部将隔板进行清理，再通过添加可以摇头风扇的设施，可以将鞋柜内异味通过鞋柜顶部的通风口排出，达到了自动清理和排出异味的效果。

技术实现要素：

为实现以上目的，本发明通过以下技术方案予以实现：一种方便清理可去除异味的鞋柜，包括框体，所述框体的顶部开设有通风口，所述框体的底部固定连接有底盘，所述框体的固定连接有旋转夹，所述旋转夹在远离框体的一端活动连接有支撑板，所述支撑板的顶部固定连接有固定块，所述支撑板的顶部固定连接有弹簧，所述框体的内部固定连接有稳定块，所述稳定块的顶部活动连接有移动框，所述移动框的内部活动连接有滑块，所述移动框的外侧固定安装有毛刷，所述滑块的顶部固定连接有旋转轴，所述旋转轴在远离滑块的一端固定连接有手柄，所述框体的内壁上开设有凹槽，所述底盘的内部固定连接有支柱，所述支柱的顶部活动连接有电机，所述电机底部活动连接有螺杆，所述螺杆的外侧啮合有齿轮，所述齿轮的底部固定连接有固定杆，所述齿轮的底部活动连接有移动杆，所述电机的顶部活动连接有风扇，所述固定杆的底部活动连接有衔接杆。

优选的，所述通风口的位置在框体顶部正中心的位置，所述支撑板的数量有两个，在框体内部两侧对称分布，且两个支撑板之间留有缝隙，支撑板之间留有缝隙是为了防止支撑板在向框体两边移动时发生碰撞。

优选的，所述弹簧在远离支撑板的一端固定连接框体的内壁，所述稳定块的高度和宽度小于凹槽的高度和宽度，为了使稳定块可以完全卡进凹槽内，防止在清理支撑板时左右晃动，所述凹槽的数量为两个，对称分在框体内壁两侧。

优选的，所述移动框的长度与弹簧到稳定块距离相等，可以保证在清理支撑板时可以完全清理干净，不会使支撑板留下没有清理的部分，所述支撑板与框体之间不接触，保证支撑板在靠近框体时不被卡住。

优选的，所述固定杆、衔接杆、移动杆之间存在间隙，且固定杆在远离齿轮的一端固定连接在电机的底部，所述移动杆在远离齿轮的一端活动连接在支柱上。

优选的，所述毛刷的高度与移动框的高度相同，且毛刷的数量有两个，分布在两个所述的移动框的顶部，可以同时对两个支撑板进行清理。

优选的，所述弹簧在框体内部上的位置在移动框的下方，且弹簧的数量有两个，对称分布在支撑板的一端，当移动框移动时不会触碰到弹簧导致运转不顺利。

本发明提供了一种方便清理可去除异味的鞋柜。具备以下有益效果：

1、该方便清理可去除异味的鞋柜，通过转动手柄，带动旋转轴进行转动，旋转轴底部固定连接滑块，所以旋转轴带动滑块转动，当旋转轴转动一圈时，滑块在移动框内上下移动一个来回，使移动框带动毛刷左右移动，通过拿走鞋子，由于弹簧的特性使支撑板紧贴框体，达到了可以方便清理的效果。

2、该方便清理可去除异味的鞋柜，通过电机的转动带动螺杆运行，再通过螺杆外侧啮合的齿轮，带动齿轮进行转动，当齿轮开始转动时，再通过移动杆与衔接杆之间的配合使用，可以将风扇左右的进行晃动，再通过通风口排出，达到了去除异味的效果。

附图说明

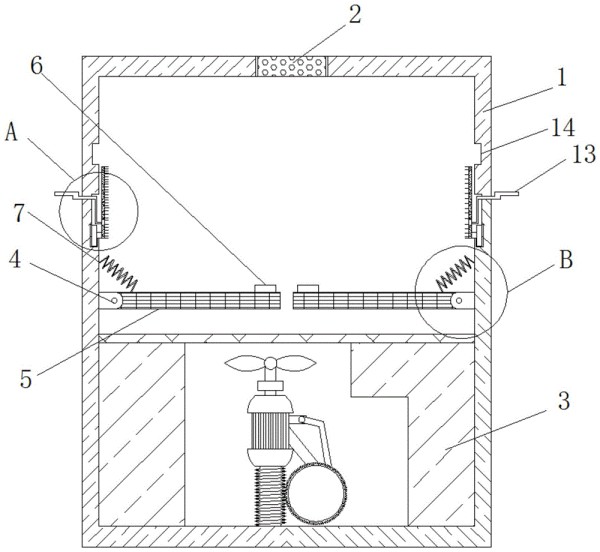

图1为本发明正面结构的剖视图图；

图2为本发明电机、螺杆以及齿轮侧面的剖视图；

图3为本发明电机、螺杆以及齿轮的仰视图；

图4为本发明移动框、旋转轴以及滑块的结构示意图；

图5为图1中a处结构的放大图；

图6为图1中b处结构的放大图。

图中：1、框体；2、通风口；3、底盘；4、旋转夹；5、支撑板；6、固定块；7、弹簧；8、稳定块；9、移动框；10、滑块；11、毛刷；12、旋转轴；13、手柄；14、凹槽；15、支柱；16、电机；17、螺杆；18、齿轮；19、固定杆；20、移动杆；21、风扇；22、衔接杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

该方便清理可去除异味的鞋柜的实施例如下：

请参阅图1-6，一种方便清理可去除异味的鞋柜，包括框体1，框体1的顶部开设有通风口2，框体1的底部固定连接有底盘3，框体1的固定连接有旋转夹4，旋转夹4在远离框体1的一端活动连接有支撑板5，通风口2的位置在框体1顶部正中心的位置，支撑板5的数量有两个，在框体1内部两侧对称分布，且两个支撑板5之间留有缝隙，支撑板5的顶部固定连接有固定块6，支撑板5的顶部固定连接有弹簧7，框体1的内部固定连接有稳定块8，稳定块8的顶部活动连接有移动框9，移动框9的长度与弹簧7到稳定块8距离相等，支撑板5与框体1之间不接触，移动框9的内部活动连接有滑块10，移动框9的外侧固定安装有毛刷11，毛刷11的高度与移动框9的高度相同，且毛刷11的数量有两个，分布在两个的移动框9的顶部，弹簧7在框体1内部上的位置在移动框9的下方，且弹簧7的数量有两个，对称分布在支撑板5的一端，滑块10的顶部固定连接有旋转轴12，旋转轴12在远离滑块10的一端固定连接有手柄13，框体1的内壁上开设有凹槽14，弹簧7在远离支撑板5的一端固定连接框体1的内壁，通过转动手柄13，带动旋转轴12进行转动，旋转轴12底部固定连接滑块10，所以旋转轴12带动滑块10转动，当旋转轴12转动一圈时，滑块10在移动框9内上下移动一个来回，使移动框9带动毛刷11左右移动，通过拿走鞋子，由于弹簧7的特性使支撑板5紧贴框体1，达到了可以方便清理的效果。

稳定块8的高度和宽度小于凹槽14的高度和宽度，凹槽14的数量为两个，对称分在框体1内壁两侧，底盘3的内部固定连接有支柱15，支柱15的顶部活动连接有电机16，电机16底部活动连接有螺杆17，螺杆17的外侧啮合有齿轮18，齿轮18的底部固定连接有固定杆19，齿轮18的底部活动连接有移动杆20，电机16的顶部活动连接有风扇21，固定杆19、衔接杆22、移动杆20之间存在间隙，且固定杆19在远离齿轮18的一端固定连接在电机16的底部，移动杆20在远离齿轮18的一端活动连接在支柱15上，固定杆19的底部活动连接有衔接杆22，通过电机16的转动带动螺杆17运行，再通过螺杆17外侧啮合的齿轮18，带动齿轮18进行转动，当齿轮18开始转动时，再通过移动杆20与衔接杆22之间的配合使用，可以将风扇21左右的进行晃动，再通过通风口2排出，达到了去除异味的效果。

在使用时，当从鞋柜中将鞋子从支撑板5上拿走时，由于弹簧7的特性，支撑板5会向框体1的内壁移动，当支撑板5移动到与框体1平行时，固定块6卡进凹槽14内，防止在清理支撑板5时使支撑板5晃动，这时转动手柄13，手柄13与旋转轴12固定连接，所以手柄13旋转时带动旋转轴12转动，通过旋转轴12底部固定连接滑块10，所以滑块10会随着旋转轴12的旋转而移动，当旋转轴12旋转一周时，滑块10在移动框9的内部上下移动一个来回，通过滑块10在移动框9的内部移动带动移动框9左右移动，再通过毛刷11固定连接在移动框9的顶部，所以毛刷11也会左右移动对支撑板5进行清理，达到了鞋柜方便清理的效果，再通过打开电机16使其转动，电机16带动螺杆17进行转轴，由于螺杆17的外侧啮合有齿轮18，所以齿轮18随着螺杆17的旋转而旋转，在通过齿轮18底部固定杆19的设置，保证齿轮18在旋转过程中保持稳定，再通过移动杆20与衔接杆22的配合使用，可以使风扇21运转的时进行左右摆动，达到了将鞋柜内的异味通过框体1顶部通风口2排出，达到了去除异味的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
