一种日常家用木地板清洁速干装置的制作方法

地板清洁方法：实木地板用软布擦拭，油渍用专业清洁剂 #生活技巧# #家居装饰技巧# #地板选择与铺设#

1.本发明涉及清洁设备技术领域，具体为一种日常家用木地板清洁速干装置。

背景技术：

2.日用杂品是日常生活必需的各类用品的统称，主要包括：炊事用具、炉灶用具、清洁卫生用品、日用陶瓷器皿等。随着社会主义建设的发展和人民生活水平的不断提高，许多产品正在更新换代，如扫地机器人代替扫帚等。
3.目前市场上自动化拖地清洁设备多为大型设备，不适合家用，且自动化拖地清洁设备拖完地后，地面会留有一定水渍，若人踩上去，就会在有水渍的地方留下脚印，并污染清洁过的地方，从而需要重新清洁一次，非常麻烦。

技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本发明提供了一种日常家用木地板清洁速干装置，具备适合家用，快速风干的优点，解决了不适合家用，干燥慢的问题。
6.(二)技术方案
7.为实现上述适合家用，快速风干的目的，本发明提供如下技术方案：一种日常家用木地板清洁速干装置，包括机体，所述机体内右侧固定连接有电机，所述电机左侧固定连接有连接杆，所述连接杆外侧固定连接有带轮，所述带轮外侧啮合连接有链条，所述链条远离带轮一侧固定连接有清洁布，所述链条左侧固定连接有传动块，所述传动块外侧滑动连接有滑动杆，所述滑动杆左侧固定连接有传动杆，所述传动杆左侧滑动连接有滑动槽，所述传动杆远离滑动杆一端固定连接有齿带，所述齿带内啮合连接有齿轮，两所述齿轮之间转动连接有转动杆，所述齿轮左侧通过连接杆固定连接有扇叶，所述机体内底部且位于清洁布两侧固定连接有配重块。
8.优选的，三个所述带轮形成一个等边三角形结构。
9.优选的，底部两个所述带轮左侧通过连接杆固定连接在机体内。
10.优选的，所述传动杆远离齿带一端通过一个滑块在滑动槽内滑动。
11.优选的，所述齿带两侧齿错位设计，分别与两齿轮的一侧啮合。
12.优选的，所述链条与清洁布之间有一层防水带。
13.优选的，所述清洁布为可拆卸设计。
14.优选的，两个所述齿轮通过齿带相对转动。
15.(三)有益效果
16.与现有技术相比，本发明提供了一种日常家用木地板清洁速干装置，具备以下有益效果：
17.1、该日常家用木地板清洁速干装置，通过电机带动带轮转动，带轮通过链条带动清洁布在地面行走，对地面木地板进行清洁，配重块的安装，平衡整个设备的同时加大清洁
布与地面的摩擦力，提高清洁效果。
18.2、该日常家用木地板清洁速干装置，通过传动块带动滑动杆与传动杆在滑动槽内前后滑动，传动杆则带动齿带前后运动，使得齿轮转动，从而使齿轮通过连接杆带动扇叶转动，对清洁过的地方进行风干。
附图说明

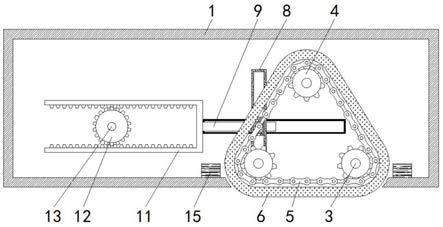

19.图1为本发明结构示意图；
20.图2为本发明结构俯视图；
21.图3为本发明带轮结构示意图；
22.图4为本发明齿带结构示意图；
23.图5为本发明齿带与齿轮结构侧视图。
24.图中：1-机体、2-电机、3-连接杆、4-带轮、5-链条、6-清洁布、7-传动块、8-滑动杆、9-传动杆、10-滑动槽、11-齿带、12-齿轮、13-转动杆、14-扇叶、15-配重块。
具体实施方式
25.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
26.请参阅图1-5，一种日常家用木地板清洁速干装置，包括机体1，机体1内右侧固定连接有电机2，电机2左侧固定连接有连接杆3，连接杆3外侧固定连接有带轮4，三个带轮4形成一个等边三角形结构，底部两个带轮4左侧通过连接杆3固定连接在机体1内，带轮4外侧啮合连接有链条5，链条5远离带轮4一侧固定连接有清洁布6，链条5与清洁布6之间有一层防水带，清洁布6为可拆卸设计，链条5左侧固定连接有传动块7，传动块7外侧滑动连接有滑动杆8，滑动杆8左侧固定连接有传动杆9，传动杆9远离齿带11一端通过一个滑块滑动连接有滑动槽10，传动杆9远离滑动杆8一端固定连接有齿带11，齿带11两侧齿错位设计，分别与两齿轮12的一侧啮合，齿带11内啮合连接有齿轮12，两个齿轮12通过齿带11相对转动，两齿轮12之间转动连接有转动杆13，齿轮12左侧通过连接杆3固定连接有扇叶14，机体1内底部且位于清洁布6两侧固定连接有配重块15。
27.工作原理:电机2带动顶部带轮4顺时针转动，带轮4通过齿啮合带动链条5顺时针转动，从而链条5带动底部两带轮4顺时针转动，同时带动清洁布6转动，从而使得设备前进的同时通过清洁布6来清洁木地板；链条5在顺时针转动的同时，带动左侧的传动块7做三角运动，当传动块7从底部左侧的带轮4向顶部带轮4运动时，传动块7在滑动杆8内向上滑动，同时滑动杆8受滑动块7拉力作用，使滑动杆8和其连接的传动杆9延滑动槽10向右运动，传动杆9拉动齿带11向右运动，从而齿带11通过齿啮合分别带动左侧齿轮12逆时针转动，右侧齿轮12顺时针转动，两齿轮12通过连接杆3使扇叶14转动扇风；当传动块7运动到底部右侧的带轮4时，传动块7滑动至滑动杆8顶部，随着带轮4带动链条5的继续转动，传动块7从底部右侧的带轮4向底部左侧带轮4运动，传动块7开始在滑动杆8内向下滑动，同时滑动杆8受滑动块7推力作用，使滑动杆8和其连接的传动杆9延滑动槽10向左运动，传动杆9推动齿带11
向左运动，齿带11通过齿啮合带动两齿轮12转动，两齿轮12通过连接杆3使扇叶14转动扇风，从而依靠风加速被清洁后木地板上水渍的风干。
28.综上所述，该日常家用木地板清洁速干装置，通过电机2带动带轮4转动，带轮4通过链条5带动清洁布6在地面行走，对地面木地板进行清洁，配重块15的安装，平衡整个设备的同时加大清洁布6与地面的摩擦力，提高清洁效果。
29.并且，该日常家用木地板清洁速干装置，通过传动块7带动滑动杆8与传动杆9在滑动槽10内前后滑动，传动杆9则带动齿带11前后运动，使得齿轮12转动，从而使齿轮12通过连接杆3带动扇叶14转动，对清洁过的地方进行风干，适用范围更加广泛。
30.已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
