1.本实用新型涉一种支架，特别是一种四分隔支架；本实用新型还涉及一种应用该四分隔支架的包装盒，属于包装产品技术领域。

背景技术：

2.包装盒顾名思义就是用来包装产品的盒子，按材质进行分类可以分为纸盒、铁盒、木盒、布盒、皮盒、亚克力盒、瓦楞包装盒、pvc盒等。随着现代工业的高速发展和人们生活水平的不断提高，人们对包装盒的需求量将会不断增加，而且对包装盒的造型和质量也提出了更高的要求。
3.目前市面上的包装盒一般通过隔层对包装盒内空间进行分隔，传统的隔层结构多为结构简单的片状隔层，为了实现盒内空间的横竖分隔，通常需要多个片状隔层相互配合进行盒内空间划分，多个隔层使用时存在取放较为不便的问题。为此，设计一种更为方便的盒内分隔结构，具有重要意义。

技术实现要素：

4.为此，本实用新型首先提供了一种四分隔支架，通过架体折叠而成，架体的第一分隔、第二分隔、第三分隔和第四分隔之间通过相应的折痕连接，折叠后结构可靠，取放方便。为了实现上述目的，本实用新型提供如下技术方案：
5.一种四分隔支架，包括折叠而成的架体，所述架体展开后包括第一分隔、第二分隔、第三分隔和第四分隔，所述第二分隔和第三分隔之间通过第一折痕连接，所述第一分隔和第四分隔之间通过第二折痕连接，所述第二分隔和第四分隔之间通过第三折痕连接。
6.作为上述方案的改进，该四分隔支架还包括盖板，所述盖板上开设有约束第一分隔、第二分隔、第三分隔和第四分隔的盖板缝隙。
7.作为上述方案的改进，所述盖板缝隙呈“十”字形。
8.作为上述方案的改进，所述第一分隔上具有第一台阶面，所述第二分隔上具有第二台阶面，所述第三分隔上具有第三台阶面，所述第四分隔上具有第四台阶面；所述盖板的盖板缝隙与第一分隔、第二分隔、第三分隔和第四分隔插接配合，且插接后的盖板支撑到第一台阶面、第二台阶面、第三台阶面和第四台阶面上。
9.作为上述方案的改进，所述第一分隔的第一台阶面上设置有台阶面定位片，所述盖板上设置有盖板翻转片。
10.作为上述方案的改进，所述架体展开后，所述第二分隔和第三分隔之间设置有能够沿第一折痕翻折的第一拨片，所述第一分隔和第四分隔之间设置有能够沿第二折痕翻折、且与第一拨片对应的第二拨片。
11.作为上述方案的改进，所述第一拨片和第二拨片设置有一组或一组以上。
12.作为上述方案的改进，所述第一折痕与第三折痕之间具有第一隔断线，所述第二折痕与第三折痕之间具有第二隔断线，所述第一隔断线与第二隔断线之间具有粘贴区，所
述架体折叠后第二分隔和第四分隔之间通过粘贴区粘结。
13.本实用新型提供的四分隔支架采用单片材料折叠而成的架体，架体展开后四个分隔相互通过折痕连接一起，其中第二分隔和第三分隔之间通过第一折痕连接，第一分隔和第四分隔之间通过第二折痕连接，第二分隔和第四分隔之间通过第三折痕连接，折叠后四个分隔能够将架体分隔成四个空间，进行包装盒分隔时可以整个移动或者取放架体，使用非常方便，实用性好。
14.本实用新型还提供了一种应用上述四分隔支架的包装盒，具体技术方案如下：
15.一种包装盒，采用上述四分隔支架，该包装盒包括盒体，所述盒体具有盒底，所述架体伸入盒体内并支撑到盒底上。
16.作为上述方案的改进，所述盒底上远离盒底的一侧具有开口，所述盒体上设置有盖合/打开所述开口的盖板。
17.本实用新型提供的包装盒通过盒体与四分隔支架的配合，利用四分隔支架将盒体内划分出四个区域，能够在不同区域内盛装不同种类的食品、玩具、工艺品等，提高了消费者开启包装盒过程的趣味性，增加消费者的体验感，市场前景广阔。
附图说明

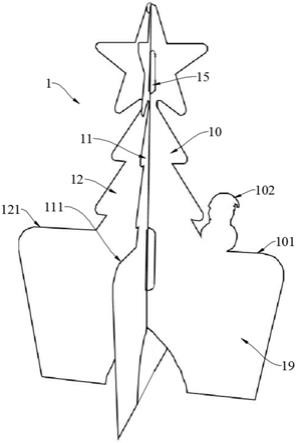

18.图1为本实用新型中一种四分隔支架的结构示意图；
19.图2为本实用新型中一种四分隔支架在安装盖板后的结构示意图；
20.图3为本实用新型中一种四分隔支架的架体完全展开后的示意图；
21.图4为本实用新型中一种四分隔支架的盖板的结构示意图；
22.图5为本实用新型中应用了四分隔支架的包装盒的结构示意图。
23.图中：1
‑
架体，2
‑
盖板，3
‑
盒体，10
‑
第一分隔，11
‑
第二分隔，12
‑
第三分隔，13
‑
第四分隔，14
‑
第一折痕，14a
‑
第二折痕，14b
‑
第三折痕，15
‑
第一拨片，15a
‑
第二拨片，17
‑
第一隔断线，17a
‑
第二隔断线，18
‑
粘贴区，19
‑
分隔空间，20
‑
盖板缝隙，21
‑
盖板翻转片，30
‑
盒底，31
‑
开口，101
‑
第一台阶面，102
‑
台阶面定位片，111
‑
第二台阶面，121
‑
第三台阶面，131
‑
第四台阶面。
具体实施方式
24.以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.本说明书中所引用的如“上”、“下”、“内”、“外”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。
26.在下述实施例的描述中，除非另有明确的规定和限定，术语“设置”、“连接”等术语应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用
关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
27.如图1、图3所示，本实用新型提供了一种四分隔支架，包括折叠而成的架体1，架体1展开后包括第一分隔10、第二分隔11、第三分隔12和第四分隔13，第二分隔11和第三分隔12之间通过第一折痕14连接，第一分隔10和第四分隔13之间通过第二折痕14a连接，第二分隔11和第四分隔13之间通过第三折痕14b连接。
28.架体1采用以下步骤进行折叠：
29.步骤一，首先将第二分隔11沿着第三折痕14b翻折180
°
；由于第二分隔11和第三分隔12之间通过第一折痕14连接，在折叠第二分隔11时，第三分隔12将随着第二分隔11一起翻折，翻折后第二分隔11与第一分隔10贴合，第三分隔12与第四分隔13贴合；
30.步骤二，然后将第一分隔10沿着第二折痕14a翻折90
°
，将第三分隔12沿着第一折痕14反向翻折90
°
，由于第一分隔10只与第四分隔13之间通过第二折痕14a连接，所以第一分隔10是可以顺利翻折的，相同的，第三分隔12只与第二分隔11之间通过第一折痕14连接，所以第三分隔12也是可以顺利翻折的。注意第一分隔10与第三分隔12的翻折方向是相反的，这样第一分隔10、第二分隔11、第三分隔12和第四分隔13折叠后将架体1分隔成四个分隔空间19，即可形成图1所示的四分隔支架结构。
31.第二分隔11和第三分隔12之间设置有能够沿第一折痕14翻折的第一拨片15，第一分隔10和第四分隔13之间设置有能够沿第二折痕14a翻折、且与第一拨片15对应的第二拨片15a。在第一分隔10和第三分隔12翻折后，为了提高四个分隔之间连接的可靠性，可以将第一拨片15和第二拨片15a也翻折出来，通过第一拨片15和第二拨片15a翻折出来卡合到相应的分隔上，提高四个分隔之间的结构的牢固性。当架体1高度较高时，为了提高四个分隔之间的第一拨片15和第二拨片15a的固定效果，可以根据需要将第一拨片15和第二拨片15a设置一组或一组以上。
32.进一步的，如图2、图4所示，该四分隔支架还包括盖板2，盖板2上开设有约束第一分隔10、第二分隔11、第三分隔12和第四分隔13的盖板缝隙20。架体1折叠后，为了保持四个分隔的翻折形状，可以通过带有盖板缝隙20的盖板2对四个分隔进行约束固定，安装时将折叠好的架体1的四个分隔插入到盖板缝隙20内，四个分隔在盖板缝隙20内将保持固定。而且，四个分隔插入到盖板缝隙20内之后，盖板2可以将架体1分成上下两层空间，从而将架体1拓展成上下两层、且每层都有四个分隔空间。
33.更进一步地，盖板缝隙20呈“十”字形，这种“十”字形结构的盖板缝隙20能够保证四个分隔中相邻的分隔之间维持90
°
的间隔。
34.为了确保盖板2与四个分隔组合后盖板2保持稳定，第一分隔10上可以具有第一台阶面101，第二分隔11上可以具有第二台阶面111，第三分隔12上可以具有第三台阶面121，第四分隔13上可以具有第四台阶面131；盖板2的盖板缝隙20与第一分隔10、第二分隔11、第三分隔12和第四分隔13插接配合，且插接后盖板2支撑到第一台阶面101、第二台阶面111、第三台阶面121和第四台阶面131上。
35.架体1的四个分隔(第一分隔10、第二分隔11、第三分隔12和第四分隔13)和盖板2可以根据产品需要印刷相应的图案，这样架体1和盖板2组合后能够实现一定的组合效果，为了提示生产人员按照印刷图案的顺序组装架体1和盖板2，可以在第一分隔10的第一台阶
面101上设置台阶面定位片102，盖板2上设置有盖板翻转片21。台阶面定位片102和盖板翻转片21可以制作成相应的图案形状，这样一方面可以组合形成特定的效果，另一方面可以在组装时将台阶面定位片102与盖板翻转片21相互对应，这样就可以避免组装顺序不对的问题。盖板翻转片21可以设置成可翻转的结构，在需要时将盖板翻转片21从盖板2表面翻出至立起状态，盖板翻转片21可以根据需要设置一个或者多个。
36.实际生产中，可以将架体1的四个分隔(第一分隔10、第二分隔11、第三分隔12和第四分隔13)制作成圣诞树形状，将台阶面定位片102和盖板翻转片21制作成不同动作的雪人形状，在架体1和盖板2组合后，能够呈现立体的圣诞树和雪人场景，这种组合后的四分隔支架应用到包装盒上时，特别是在圣诞节进行展示时，能够产生较为强烈的立体视觉冲击，增加包装产品的趣味性，提高消费者的体验感。
37.上述方案中，第一折痕14与第三折痕14b之间具有第一隔断线17，第二折痕14a与第三折痕14b之间具有第二隔断线17a，第一隔断线17与第二隔断线17a之间具有粘贴区18，架体1折叠后第二分隔11和第四分隔13之间通过粘贴区18粘结。第一隔断线17和第二隔断线17a可以呈弧形过渡，第二分隔11在沿着第一折痕14翻折时，由于在第一隔断线17处断开，因此第二分隔11能够顺利折叠。相同的，第二隔断线17a的作用是方便第一分隔10沿着第二折痕14a折叠。粘贴区18位于第一隔断线17与第二隔断线17a之间靠近第三折痕14b的位置，粘贴区18的作用是在在架体1折叠时，第二分隔11沿着第三折痕14b翻折180
°
后，第二分隔11与第四分隔13通过粘贴区18粘贴到一起，确保架体1折叠后第二分隔11与第四分隔13不会散开，提高了架体1结构的稳定性。
38.如图5所示，本技术还提供了一种应用上述四分隔支架的包装盒，包括盒体3，盒体3具有盒底30，架体1伸入盒体3内并支撑到盒底30上。该包装盒通过架体1对包装盒内的空间进行分隔，四个分隔将架体1分隔成的四个分隔空间19位于盒体3内部，通过盒体3对分隔的四个分隔空间19进行约束，能够将四个分隔空间19内放置的物品妥善的存放在盒体3内，避免物品洒落到外面。进一步地，盒底30上远离盒底30的一侧具有开口31，盒体3上设置有盖合/打开开口31的盖板2。架体1一部分位于盒体3内部，一部分从盖板2的盖板缝隙20伸出到盒体3的外部，通过拉动架体1伸出到盒体3外部的部分，可以轻易的将架体1连通盖板2一起与盒体3分离。盖板2一方面作为四分隔支架的一个部件，可以对架体1的四个分隔进行约束固定，另一方面盖板2可以作为包装盒的盖子，通过盖板2对盒体3进行盖合，能够确保盒体3内存放的物品不会从开口31漏出来。
39.虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型实施例的基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
