一种旋转分格调料架的制作方法

使用旋转式调料架方便取用 #生活技巧# #组织技巧# #厨房收纳#

本实用新型属于厨房调料盛放装置技术领域，尤其是涉及一种旋转分格调料架。

背景技术：

“柴米油盐酱醋茶”，俗称开门七件事，是百姓生活中的必需品；而油盐酱醋等调料是传统厨房烹饪的基础，调出了百姓生活的各种滋味；市面上有一种厨房调料架，可以放置多种调料瓶和粉状调料，但是不能旋转托盘，使得人们拿取调料瓶不便，也不能改变盛放物品的托盘间的距离，并且一些粉状的调味料取用时，需要挪动调料架，转个方向再取用，很麻烦，也耽误做菜，很不方便。

技术实现要素：

本实用新型为了克服现有技术的不足，提供一种可转动且收纳作用大的旋转分格调料架。

为了实现上述目的，本实用新型采用以下技术方案：一种旋转分格调料架，包括旋转架，所述旋转架的底部设有底座,所述旋转架的顶部固设有置物架,所述旋转架与底座之间形成转动连接，所述旋转架上设有多个调料盒，所述多个调料盒以旋转架的转轴为中心呈周向分布；通过上述旋转架和底座的配合设置，使得上述置物架和旋转架可以通过人力推动在底座上进行转动，从而可以根据需要转动相应的调料盒至正面，以便于进行取用，方便做菜途中取用调味料，且结构简单，十分的方便。

作为优选，所述底座上设置有环形凹槽,所述环形凹槽内设有滚珠；通过上述滚珠和环形凹槽的设置，结构相对简单，且独立于底座上，增加底座和旋转架之间的滚动摩擦力，辅助支撑旋转架转动，减少了磨损，且使得旋转架的旋转更加的轻松省力；上述转动连接可以采用滚轮旋转的方式设置，还可以采用环形滑块和环形滑轨配合的方式设置。

作为优选，所述环形凹槽内设有环形珠盘，所述环形珠盘包括环形底板和多个等距间隔设于环形底板上的固定珠槽，所述滚珠设于固定珠槽内；通过上述环形珠盘的设置，可以增加对滚珠的固定，避免滚珠轻易的掉落而难以收取，且方便装配，而上述对于固定珠槽和环形底板的设置，使得上述滚珠可以得到有效的固定，且可以在保证滚动效果最好的同时，设置最少的滚珠量，降低成本，同时可以对滚珠的位置进行固定，使得滚珠等距分布，从而保证对旋转架的支撑平衡性。

作为优选，所述滚珠的顶端突出于固定珠槽的顶面并与旋转架的底面滚动接触，所述滚珠的底端突出于固定珠槽的底面并与环形凹槽的顶面滚动接触；通过上述对于滚珠在固定珠槽内的设置，使得滚珠在滚动时实现点与面的接触，减少了滚珠表面和固定珠槽内壁的接触面积，降低了摩擦力，使得滚珠的转动更加的顺畅，且延长滚珠的使用寿命。

作为优选，所述底座的中部设有第一环形卡扣，所述旋转架的底部设有与第一环形卡扣相配合的第二环形卡扣；通过上述第一环形卡扣和第二环形卡扣的配合设置，使得旋转架和底座实现可拆卸的连接方式，从而方便对该装置进行清洗，避免了清洗死角的产生，且结构简单，安装方便。

作为优选，所述旋转架的中部设有与置物架的底部固定连接的空心柱，所述空心柱为正方形结构，所述旋转架上设有多个与空心柱的棱角连接的l型隔板；通过上述空心柱和l型隔板的连接设置，可以有效的增强对置物架的支撑力，增加装置的承重能力，加强结构的稳定性，使得该装置更加的牢固稳定且可靠。

作为优选，所述置物架通过螺钉与l型隔板固定连接，每两个所述l型隔板之间形成有放置腔；通过上述结构的设置，可以增加置物架在旋转架上的稳固性，且对旋转架进行分格，方便取放调料盒。

作为优选，所述旋转架的上底面边缘处设有用于阻挡调料盒的环形限位部，所述旋转架的下底面边缘处设有环形限位板；通过上述环形限位部的设置，可以对调料盒进行限位阻挡，避免调料盒轻易的从旋转架上掉落出来，同时不会对调料盒的移动形成干扰，保证调味料可以正常的取用，上述环形限位板的设置，可以避免外部油水溅入环形凹槽内，避免对环形珠盘和滚珠的移动造成阻碍和干扰，保证了旋转架的转动顺畅性。

作为优选，所述底座的底部设有多个防滑支撑垫；通过上述防滑支撑垫的设置，可以增加底座底部的摩擦力，起到防滑的作用。

本实用新型具有以下优点：本调料架将上层的置物架与分隔调料盒相连体，在原来的旋转调料架上可以节省一个旋转珠盘；比较不可旋转的调料架，使用更加的方便，可以转动调料架来取用各种调味品，且结构简单，成本较低。

附图说明

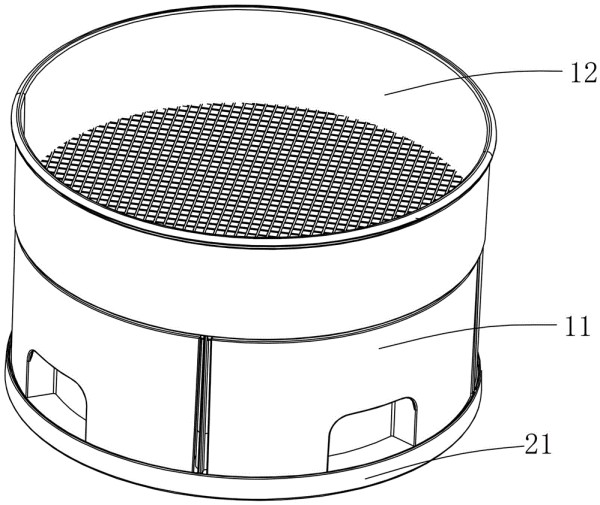

图1为本实用新型的立体结构示意图。

图2为图1的立体剖视图。

图3为图2中的a处的结构放大图。

图4为图1中的旋转架的立体结构示意图。

具体实施方式

如图1-4所示，一种旋转分格调料架，包括旋转架1，旋转架1的底部设有底座21,旋转架1的顶部固设有置物架12,旋转架1与底座21之间形成转动连接，底座21上设置有环形凹槽211,环形凹槽211内设有滚珠22,滚珠22与旋转架1的底部滚动接触,旋转架1上设有多个调料盒11，多个调料盒11以旋转架1的转轴为中心呈周向分布，通过上述旋转架和底座的配合设置，使得上述置物架和旋转架可以通过人力推动在底座上进行转动，从而可以根据需要转动相应的调料盒至正面，以便于进行取用，方便做菜途中取用调味料，且结构简单，十分的方便，而滚珠和环形凹槽的设置，结构相对简单，且独立于底座上，增加底座和旋转架之间的滚动摩擦力，辅助支撑旋转架转动，减少了磨损，且使得旋转架的旋转更加的轻松省力；上述置物架用来防止瓶装、袋装的调味料，上述调料架放置在旋转架上，用来放置粉状调味料，需要使用某样指定调味料时，只要转动旋转架，将需要的调味料转动至正面，就可以取用了。

如图2所示，旋转架1的上底面边缘处设有用于阻挡调料盒11的环形限位部14，旋转架1的下底面边缘处设有环形限位板15，通过上述环形限位部的设置，可以对调料盒进行限位阻挡，避免调料盒轻易的从旋转架上掉落出来，同时不会对调料盒的移动形成干扰，保证调味料可以正常的取用，上述环形限位板的设置，可以避免外部油水溅入环形凹槽内，避免对环形珠盘和滚珠的移动造成阻碍和干扰，保证了旋转架的转动顺畅性；上述环形限位部的高度略高于旋转架的上表面，方便取出调料盒和放置调料盒。

如图2-3所示，环形凹槽211内设有环形珠盘23，环形珠盘23包括环形底板231和多个等距间隔设于环形底板231上的固定珠槽232，通过上述环形珠盘的设置，可以增加对滚珠的固定，避免滚珠轻易的掉落而难以收取，且方便装配，而上述对于固定珠槽和环形底板的设置，使得上述滚珠可以得到有效的固定，且可以在保证滚动效果最好的同时，设置最少的滚珠量，降低成本，同时可以对滚珠的位置进行固定，使得滚珠等距分布，从而保证对旋转架的支撑平衡性；滚珠22设于固定珠槽232内，滚珠22的顶端突出于固定珠槽232的顶面并与旋转架1的底面滚动接触，滚珠22的底端突出于固定珠槽232的底面并与环形凹槽211的顶面滚动接触；上述滚珠可以在固定珠槽内自由转动，环形珠盘是直接放置在环形凹槽内的，以便于随时取出，进行清理或更换维护，滚珠的顶部和旋转架的底面接触，滚珠的底部和环形凹槽的底面接触，环形珠盘的内侧和外侧均分别与环形凹槽的两侧之间留有间隙，避免环形珠盘和环形凹槽之间的持续接触摩擦。

如图2所示，底座21的中部设有第一环形卡扣212，旋转架1的底部设有与第一环形卡扣212相配合的第二环形卡扣13，通过上述第一环形卡扣和第二环形卡扣的配合设置，使得旋转架和底座实现可拆卸的连接方式，从而方便对该装置进行清洗，避免了清洗死角的产生，且结构简单，安装方便，第一环形卡扣和第二环形卡扣的结构为目前市场上已有的卡扣结构，方便拆卸底座，以便于运输和安装，同时该卡扣的结构连接可以保持旋转架在底座上自由转动。

如图4所示，旋转架1的中部设有与置物架12的底部固定连接的空心柱16，空心柱16为正方形结构，旋转架1上设有多个与空心柱16的棱角连接的l型隔板17，通过上述空心柱和l型隔板的连接设置，可以有效的增强对置物架的支撑力，增加装置的承重能力，加强结构的稳定性，使得该装置更加的牢固稳定且可靠；置物架12通过螺钉与l型隔板17固定连接，每两个l型隔板17之间形成用于放置调料盒11的放置腔171，通过上述结构的设置，可以增加置物架在旋转架上的稳固性，且对旋转架进行分格，方便取放调料盒；上述空心柱可以根据需要设置成正多边形，从而根据棱角设置多个l型隔板，增加调料盒的放置数量和结构的支撑强度。

底座21的底部设有多个防滑支撑垫213，通过上述防滑支撑垫的设置，可以增加底座底部的摩擦力，起到防滑的作用；上述防滑支撑垫采用橡胶材料制成。
