一种室内设计用隔断架的制作方法

利用窗帘设计隔断客厅和卧室 #生活常识# #日常生活小窍门# #室内装饰小技巧# #空间分隔建议#

本实用新型涉及室内设计技术领域，具体为一种室内设计用隔断架。

背景技术：

室内设计是根据建筑物的使用性质、所处环境和相应标准，运用物质技术手段和建筑设计原理，创造功能合理、舒适优美、满足人们物质和精神生活需要的室内环境，这一空间环境既具有使用价值，满足相应的功能要求，同时也反映了历史文脉、建筑风格、环境气氛等精神因素。

随着人们生活水平的提高和室内设计的不断发展，人们通常都会将自己的家设计成自己喜欢的样子，在室内设计中，隔断架是一种常用的装置，隔断架不但能够起隔断作用，同时也能起到装饰效果，但现有的隔断架种类繁多，但一种隔断架基本都只有一种型号，对于特定的室内，不是过长就是过短，同时隔断架移动困难，安装较为麻烦。

技术实现要素：

本实用新型的目的在于提供一种室内设计用隔断架，以解决上述背景技术中提出一种隔断架基本都只有一种型号，对于特定的室内，不是过长就是过短，同时隔断架移动困难，安装较为麻烦的问题。

为实现上述目的，本实用新型提供如下技术方案：一种室内设计用隔断架，包括主体，所述主体包括上架和下架，所述上架和下架之间通过支撑杆固定连接，所述上架的内部固定设置有多组隔板，所述隔板规格从上到下分布排列，且大小不一，所述下架内部为中空柜体结构，所述下架的前端活动安装有柜门，所述柜门通过铰链与下架活动连接，所述柜门前端固定安装有把手，所述上架前端位于隔板前端活动安装有玻璃门，所述玻璃门通过铰链与上架活动连接，所述玻璃门前端固定安装有把手。

优选的，所述上架的左端的上部固定开设有第一板槽，所述上架的左端的下部固定开设有第二板槽，所述下架的左端的上部固定开设有第三板槽，所述下架的左端的下部固定开设有轮槽，所述主体的左端固定开设有杆槽，所述杆槽穿过第一板槽、第二板槽、第三板槽和轮槽的左端。

优选的，所述第一板槽内部活动安装有第一隐藏板，所述第二板槽内部活动安装有第二隐藏板，所述第三板槽内部活动安装有第三隐藏板，所述轮槽内部活动安装有万向轮。

优选的，所述第一隐藏板、第二隐藏板、第三隐藏板和万向轮之间通过连接杆固定连接，所述连接杆与杆槽相适配。

优选的，所述主体的下端固定安装有万向轮。

优选的，所述万向轮的上端固定安装有锁定踏板。

与现有技术相比，本实用新型的有益效果是：该室内设计用隔断架，设置有可隐藏的三组隐藏板并对应设置有三组板槽，可将第一隐藏板、第二隐藏板和第三隐藏板隐藏在主体内部，大大提高了该隔断架的使用灵活性，可适用大小不同的室内空间，同时安装隐藏板可为用户提供更多的置物空间，大大方便了用户的使用，并通过安装万向轮便于三块隐藏板的拉出，大大方便了用户操作；

该室内设计用隔断架，通过安装连接杆可为三块隐藏板提供一个有力的支撑点，大大提高了活动隐藏板的牢固性，并安装万向轮，便于该隔断架的移动，移动起来省时省力，大大方便了安装，同时在万向轮上安装锁定踏板，可将该隔断架固定在所需的地方，同时也可固定连接杆的拉出长度，大大提高了使用的灵活性；

该室内设计用隔断架，结构简单，美观使用，同时能够根据用户需求调整其拉伸长度，适用性强。

附图说明

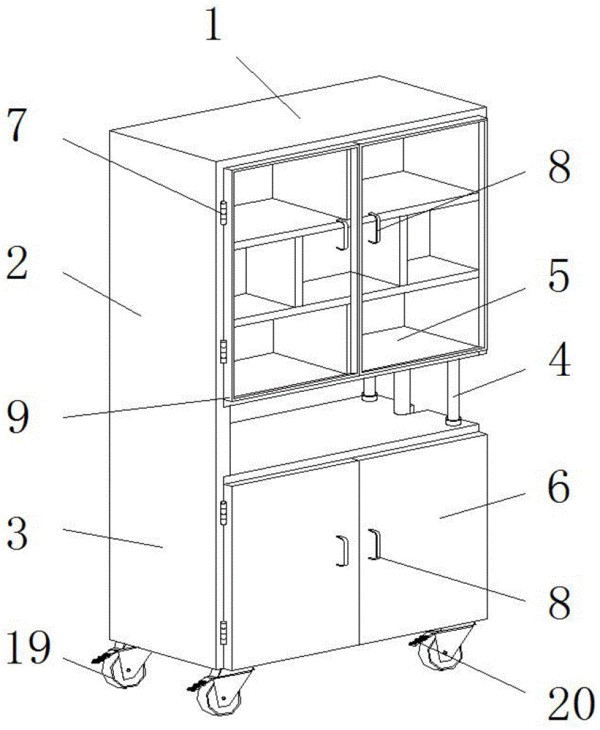

图1为本实用新型立体结构示意图；

图2为本实用新型杆槽立体结构示意图；

图3为本实用新型连接杆结构示意图；

图4为本实用新型玻璃门正视结构示意图。

图中：1、主体；2、上架；3、下架；4、支撑杆；5、隔板；6、柜门；7、铰链；8、把手；9、玻璃门；10、第一板槽；11、第二板槽；12、第三板槽；13、轮槽；14、杆槽；15、第一隐藏板；16、第二隐藏板；17、第三隐藏板；18、连接杆；19、万向轮；20、锁定踏板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种室内设计用隔断架，包括主体1，所述主体1包括上架2和下架3，所述上架2和下架3之间通过支撑杆4固定连接，所述上架2的内部固定设置有多组隔板5，所述隔板5规格从上到下分布排列，且大小不一，所述下架3内部为中空柜体结构，所述下架3的前端活动安装有柜门6，所述柜门6通过铰链7与下架3活动连接，所述柜门6前端固定安装有把手8，所述上架2前端位于隔板5前端活动安装有玻璃门9，所述玻璃门9通过铰链7与上架2活动连接，所述玻璃门9前端固定安装有把手8。

进一步的，所述上架2的左端的上部固定开设有第一板槽10，所述上架2的左端的下部固定开设有第二板槽11，所述下架3的左端的上部固定开设有第三板槽12，所述下架3的左端的下部固定开设有轮槽13，所述主体1的左端固定开设有杆槽14，所述杆槽14穿过第一板槽10、第二板槽11、第三板槽12和轮槽13的左端，通过安装第一板槽10、第二板槽11、第三板槽12和轮槽13，可将第一隐藏板15、第二隐藏板16和第三隐藏板17隐藏在主体1内部，大大提高了该隔断架的使用灵活性，可适用大小不同的室内空间，同时安装隐藏板可为用户提供更多的置物空间，大大方便了用户的使用。

进一步的，所述第一板槽10内部活动安装有第一隐藏板15，所述第二板槽11内部活动安装有第二隐藏板16，所述第三板槽12内部活动安装有第三隐藏板17，所述轮槽13内部活动安装有万向轮19，通过安装万向轮19便于三块隐藏板的拉出，大大方便了用户操作。

进一步的，所述第一隐藏板15、第二隐藏板16、第三隐藏板17和万向轮19之间通过连接杆18固定连接，所述连接杆18与杆槽14相适配，通过安装连接杆18可为三块隐藏板提供一个有力的支撑点，大大提高了活动隐藏板的牢固性。

进一步的，所述主体1的下端固定安装有万向轮19，通过安装万向轮19，便于该隔断架的移动，移动起来省时省力，大大方便了安装。

进一步的，所述万向轮19的上端固定安装有锁定踏板20通过安装锁定踏板20，可将该隔断架固定在所需的地方，同时也可固定连接杆18的拉出长度，大大提高了使用的灵活性。

工作原理：首先，松开万向轮19的锁定踏板20，然后通过万向轮19将该隔板5移动至所需位置，然后踩踏锁定踏板20将该隔断架固定，上架2内部设置有多组隔板5，可在上端放置各种装饰品或书籍等，安装玻璃门9可以防止灰层进入，同时不影响观看，下架3内部设置有柜体，并设置有柜门6，可在柜体内部放置杂物，当需要伸长时，松开连接杆18下端的万向轮19的锁定踏板20，然后向外拉出连接杆18，连接杆18带出第一隐藏板15、第二隐藏板16和第三隐藏板17，然后再踩踏连接杆18下端的万向轮19的锁定踏板20将连接杆18锁定，用户可在第一隐藏板15、第二隐藏板16和第三隐藏板17上端放置盆景等物品，既能起到隔断作用，又能起到美观实用的效果。

最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
