本实用新型涉及厨房收纳用品领域，尤其涉及一种隐藏式厨房收纳背墙板组件。

背景技术：

常用的厨房墙面收纳主要是借助收纳配件使用，一般是在墙面安装挂件或是层板，之后在其上面放置厨房用品。墙面挂件通常为五金挂件，配置一条挂杆和若干挂件，安装时，将挂杆固定在墙面，挂件挂在挂杆上。墙面层板是将木板或是其他平板类通过螺钉或是层板夹固定在墙面，固定之后，很难再移动。墙面挂件及层板一旦安装好就很难在自由移动，需要在墙面固定位置使用；而且，在未使用该挂件或是层板的时候，该挂件或层板依旧处于墙面位置，影响墙面整体性。

技术实现要素：

为解决上述问题，本实用新型提出一种隐藏式厨房收纳背墙板组件，可打开收纳或收起闭合，与整体厨房配合度更高，美观且便于操作的厨房墙面收纳组件。

本实用新型提出一种隐藏式厨房收纳背墙板组件，包括竖直方向的前板和背板，以及横向连接前板与背板的侧杆和底板，所述前板的底部与所述底板一侧铰接，所述底板另一侧与所述背板铰接，所述前板的左右两端与所述侧杆的一头铰接，所述侧杆的另一头与所述背板铰接，所述背板上开设有与所述前板和底板大小对应的收纳槽，所述前板左右两侧设有向外水平延伸的侧翼，所述侧翼的横向宽度大于或等于所述侧杆的宽度；所述前板底部设有向下竖直延伸的底翼，所述底板底面设有与所述底翼大小对应的凹槽。

于本实用新型一个或多个实施例中，所述前板的左右两端开设有滑槽，所述侧杆一端的内侧设有插销，所述前板与侧杆通过所述插销插入所述滑槽内滑移进行铰接。

于本实用新型一个或多个实施例中，所述侧杆通过合页与所述背板的收纳槽的侧壁铰接。

于本实用新型一个或多个实施例中，所述前板和背板通过合页与所述底板铰接。

于本实用新型一个或多个实施例中，所述侧杆的端部为圆弧型，能够灵活转动。

于本实用新型一个或多个实施例中，所述侧杆与底板的活动范围为向上转动90°。

本实用新型的有益效果：本实用新型通过切割背墙板的方式来实现厨房收纳，相比现有的背墙收纳，该设计未使用其他收纳配件，靠自身结构打开与闭合变换实现收纳，通过侧翼对侧杆进行遮盖隐藏，和底翼与凹槽的配合，使前板和底板收合后形成水平的墙面，在闭合状态下，能与背墙板合为一体，提升墙面整洁，且结构简单，操作方便。

附图说明

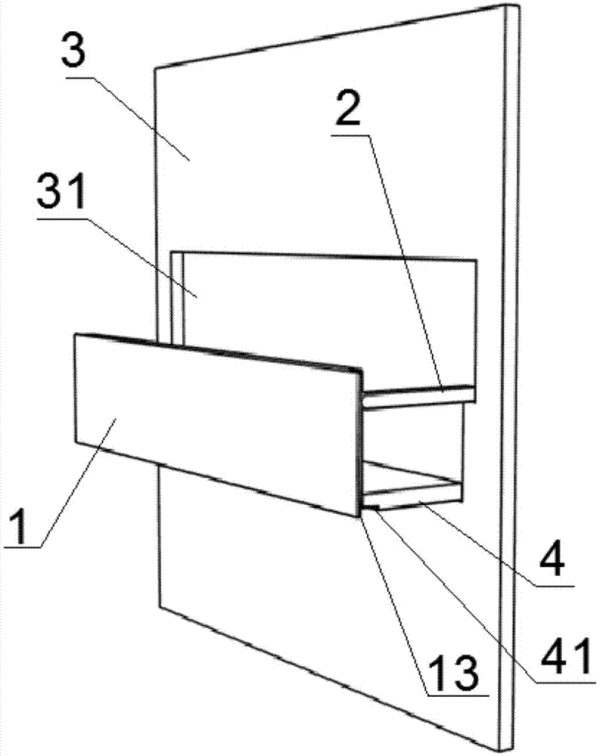

图1为本实用新型开启时的结构示意图。

图2为本实用新型半开启时的结构示意图。

图3为本实用新型收起时的结构示意图。

图4为本实用新型的结构分解图。

图5为本实用新型的侧杆与前板的配合结构分解图。

图6为本实用新型的后视结构图。

具体实施方式

如下结合附图，对本申请方案作进一步描述：

参见附图1-5，一种隐藏式厨房收纳背墙板组件，包括竖直方向的前板1和背板3，以及横向连接前板1与背板3的侧杆2和底板4，所述前板1的底部与所述底板4一侧铰接，所述底板4另一侧与所述背板3铰接，所述前板1的左右两端与所述侧杆2的一头铰接，所述侧杆2的另一头与所述背板3铰接，所述背板3上开设有与所述前板1和底板4大小对应的收纳槽31。所述侧杆2的端部为圆弧型。侧杆2与底板4的活动范围为向上转动90°。所述前板1左右两侧设有向外水平延伸的侧翼12，所述侧翼12的横向宽度大于或等于所述侧杆2的宽度；所述前板1底部设有向下竖直延伸的底翼13，所述底板4底面设有与所述底翼13大小对应的凹槽41。

进一步地，所述前板1的左右两端开设有滑槽11，所述侧杆2一端的内侧设有插销21，所述前板1与侧杆2通过所述插销21插入所述滑槽11内滑移进行铰接，所述侧杆2通过设于侧杆2内侧端面的合页5与所述背板3的收纳槽31的侧壁铰接，合页5设与内侧，起到隐藏作用。

进一步地，所述前板1和背板3通过设于内侧的合页5与所述底板4铰接。

本产品通过切割背墙板的方式来实现厨房收纳，相比现有的背墙收纳，该设计未使用其他收纳配件，靠前板1与底板4的打开形成收纳空间，闭合变换，通过侧翼12对侧杆进行遮盖隐藏，和底翼13与凹槽41的配合，对前板1与底板4间的合页5进行遮盖，使前板1和底板4收合后形成水平的墙面，在闭合状态下，能与背板3合为一体，提升墙面整洁，且结构简单，操作方便。

上述优选实施方式应视为本申请方案实施方式的举例说明，凡与本申请方案雷同、近似或以此为基础作出的技术推演、替换、改进等，均应视为本专利的保护范围。
