在线购物系统交互流程

在线课程互动交流带来的乐趣 #生活乐趣# #日常生活乐趣# #学习新知识的乐趣# #在线学习乐趣#

顺序图文档
1、图形文档

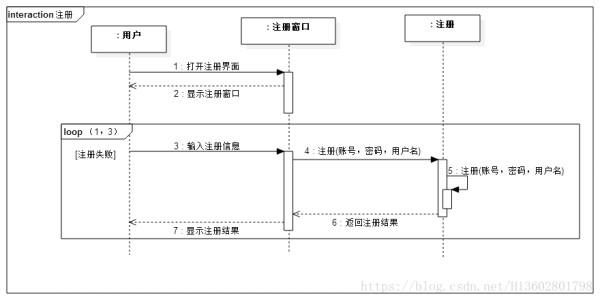

注册：

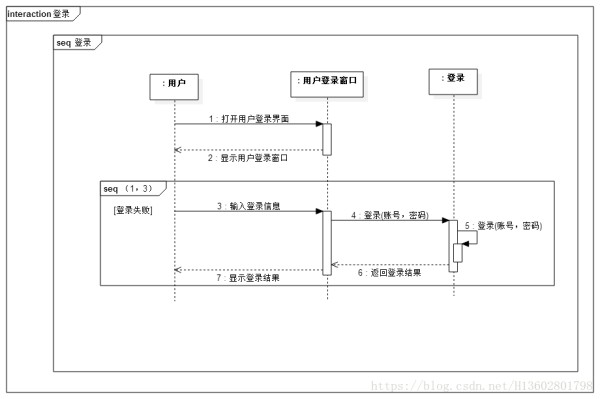

登录：

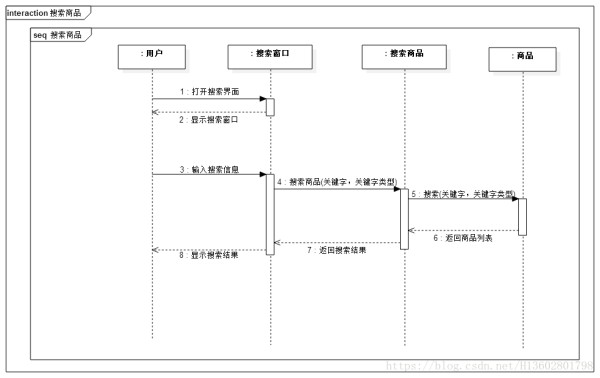

搜索商品：

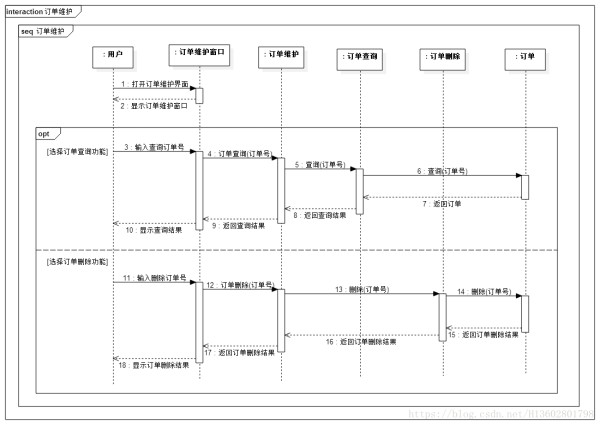

订单维护：

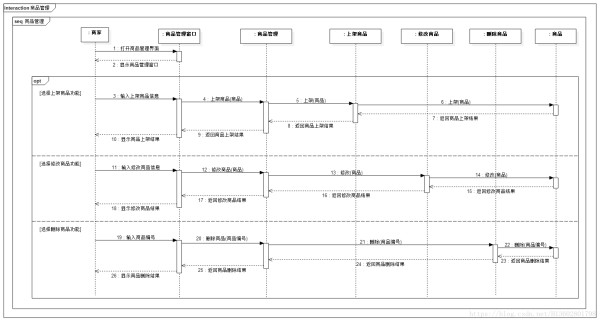

商品管理：

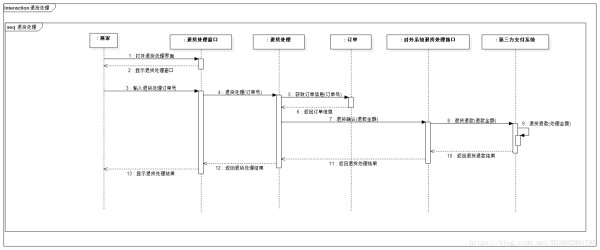

退货处理：

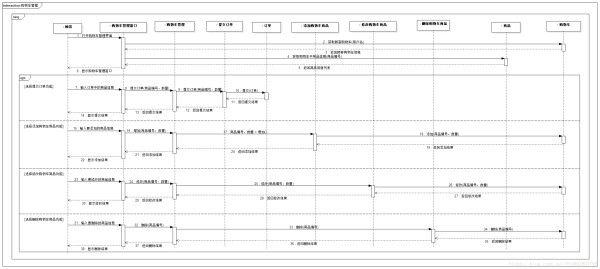

购物车管理：

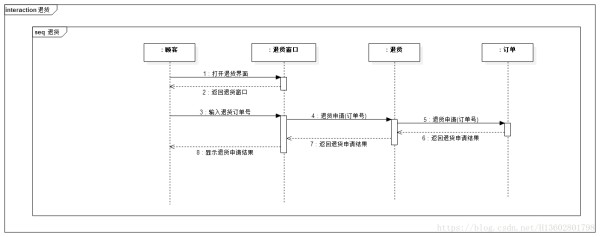

退货：

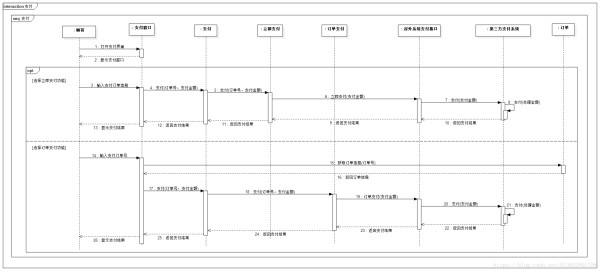

支付：

2、文字说明
1）顺序图综述
顺序图描述了用况图中用到的对象、参与者实例以及他们之间的消息收发情况，详细描述了用户（商家、顾客）和在线购物 系统之间以及在线购物系统系统和第三方支付系统之间的交互过程。其主要包括“注册”，“登录”，“搜索商品”，“订单维护”，“商品管理”，“退货处理”，“购物车管理”，“退货”，“支付”。涉及到的对象有：用户、商家、顾客、 第三方支付系统、商品、订单、购物车、用户登录窗口、注册窗口、搜索窗口、订单维护窗口、退货处理窗口、商品管理窗口、退货窗口、支付窗口、购物车管理窗口、对外系统退货处理接口、对外系统支付接口、登录、注册、搜索商品、订单维护、订单查询、订单删除、退货处理、商品管理、上架商品、修改商品、删除商品、退货、支付、立即支付、订单支付、购物车管理、添加购物车商品、修改购物车商品、删除购物车商品。
1、注册顺序图
描述用户注册的过程，包含的对象有：用户，注册窗口，注册。
2、登录顺序图
描述用户登录的过程，包含的对象有：用户，用户登录窗口，登录。
3、搜索商品顺序图
描述用户搜索商品的过程，包含的对象有：用户，搜索窗口，搜索商品，商品。
4、订单维护顺序图
描述用户维护订单的过程，包含的对象有：用户，订单维护窗口，订单维护，订单查询，订单删除。
5、商品管理顺序图
描述商家管理商品的过程，包含的对象有：商家，商品管理窗口，商品管理，上架商品，修改商品，删除商品，商品。
6、退货处理顺序图
描述商家退货处理的过程，包含对象有：商家，退货处理窗口，退货处理，订单， 对外系统退货处理接口，第三方支付系统。
7、购物车管理顺序图
描述顾客管理购物车的过程，包含的对象有顾客，购物车管理窗口，购物车管理，提交订单，订单，添加购物车商品，修改购物车商品，删除购物车商品，商品。
8、退货顺序图
描述顾客退货的过程，包含的对象有：顾客，退货窗口，退货，订单。
9、支付顺序图
描述顾客支付的过程，包含的对象有：顾客，支付窗口，支付，立即支付，订单支付，对外系统支付接口，第三方支付系统，订单。

2）顺序图中的对象描述
用户：
主动对象。所涉及的对象有：注册窗口，用户登录窗口， 搜索窗口，订单维护窗 口。
注册窗口
被动对象。所涉及的对象有：用户，注册。
注册
被动对象。所涉及的对象有：注册窗口。
用户登录窗口
被动对象。所涉及的对象有：用户，登录。
搜索窗口
被动对象。所涉及的对象有：用户，搜索商品
搜索商品
被动对象。所涉及的对象有：搜索窗口，商品
商品：
被动对象。所涉及的对象有：搜索商品，上架商品，修改商品，删除商品，购物车 管理窗口。
订单维护窗口
被动对象。所涉及的对象有：用户，订单维护。
订单维护
被动对象。所
