智能集成式可移动厨房的制作方法

厨房工作台面可选择可移动款式，方便调整 #生活技巧# #家居布置技巧# #厨房布置#

本实用新型涉及移动厨房，特别涉及一种智能集成式可移动厨房。

背景技术：

随着人们生活水平的提高，越来越多的年轻人青睐于户外娱乐活动，而在户外活动中经常需要进行户外野炊活动，若需要进行户外野炊活动，户外活动者就需要携带一系列的野炊用具：比如刀叉、碗筷、便携燃气灶、烧烤架、食材、板凳桌椅等，这给户外活动者带来了诸多不便。为了方便户外活动者进行户外野炊，“移动厨房”应运而成，“移动厨房”顾名思义就是可移动使用的厨房，其内可装配有户外野炊所需的各种用具，然而目前市面上的移动厨房在实际使用时存在一些缺陷：

1.大多移动厨房未考虑备菜区域，或者仅设置简单的桌板以兼用做备菜板和餐桌板。比如cn206771455u提供的“一种户外移动厨房”未考虑备菜区域，户外活动者需要另外携带桌板用于备菜，亦或者是，户外厨房提供简单桌板，户外活动者在桌板上同时进行备菜和进食，然而备菜板上可能会残留生鲜食材的细菌和气味，会间接影响户外活动者的进食活动和进食安全，且大部分的户外厨房也没有干净的地方用于存放备好的食材。

2.餐具和厨具任意堆放，不仅仅会导致餐具和厨具的污染，同时也很容易导致餐具和厨具在运输过程中碰撞导致损坏；为了避免这种情况的出现，一些户外活动者选择携带一次性餐具和厨具，这样做的方式无疑是不环保且不健康的。

技术实现要素：

本实用新型的目的在于一种智能集成式可移动厨房，该智能集成式可移动厨房集成备菜区、餐桌区、餐具厨具存放区、食材存放区、烹饪区为一体，功能完备，可满足户外野炊的基本需求，另，该智能集成式可移动厨房特别优化备菜区和餐具厨具存放区的设置，方便户外野炊的备菜的同时提高野炊质量。

为实现以上目的，本技术方案提供一种智能集成式可移动厨房，包括：相对活动连接的备菜桌板、餐桌板、存储桌、烹饪桌以及烤盘，其中备菜桌板表面设有切菜板以及内凹设置的备菜放置槽，存储桌包括厨具抽屉以及存储腔室，其中厨具抽屉相对存储桌活动设置，且厨具抽屉内设有独立设置的餐具搁置空间以及餐具搁置空间，烹饪桌内设有煤气灶和煤气灶台。

在一些实施例中，存储桌转动连接烹饪桌并置于烹饪桌的上方，餐桌板转动连接存储桌并置于存储桌的上方，备菜桌板转动连接存储桌并置于餐桌板的上方。

在一些实施例中，餐具厨具抽屉内设有并排设置的餐具搁置架，多排餐具搁置架形成餐具搁置空间。

在一些实施例中，餐具厨具抽屉设有厨具搁置架，其中厨具搁置架间隔置于餐具搁置架的边侧，厨具搁置架形成厨具搁置空间。

在一些实施例中，厨具搁置架的顶侧凹陷形成多个间隔设置的搁置槽，相对应的，间隔的搁置槽之间形成搁置凸起。

在一些实施例中，厨具搁置架边侧设有限位杆。

在一些实施例中，烤盘通过活动连接杆活动连接于烹饪桌。

在一些实施例中，活动连接杆包括固定在烹饪桌上的固定件和旋转置于固定件上的转动件，且转动件相对固定件伸缩设置，转动件通过连接件连接烤盘。

在一些实施例中，烹饪桌内设有容置空间，烤盘的尺寸不大于容置空间的尺寸。

在一些实施例中，烹饪桌的底部设置烹饪桌腿。

相较现有技术，本技术方案具有以下的特点和有益效果：

1.本方案提供的智能集成式可移动厨房集成备菜桌板、餐桌板、存储桌、烹饪桌以及烧烤架为一体，可同时满足户外野炊的备菜、餐桌饮食、存放食材、多方式烹饪食材的需求，且该智能集成式可移动厨房的结构紧凑又分区设置，避免了不同功能区的互相影响的同时方便其移动。

2.本方案提供的智能集成式可移动厨房的备菜桌板上设置备菜放置槽和切菜板，备好的菜可置于备菜放置槽内存放以区分备好的菜和未备好的菜，另，户外活动者可在备菜放置槽内清洗食材，提高备菜的舒适度；且备菜桌板和餐桌板独立设置，户外活动者不需要在备菜桌板上进食，提高进食的舒适度。

3.本方案提供的智能集成式可移动厨房分区设置厨具抽屉和存储腔室，存储腔室用于存放食材，厨具抽屉内搁置厨具和餐具，且可避免厨具和餐具被单独搁置，可减少移动厨房在移动过程中造成餐具和厨具碰撞。

4.本方案提供的智能集成式可移动厨房在烹饪桌内设置可燃性气体传感器，用于感应烹饪桌的可燃性气体浓度，若可燃性气体传感器检测到此时的可燃性气体浓度过浓的话，会发出报警信号，以提高户外野炊的安全性。

附图说明

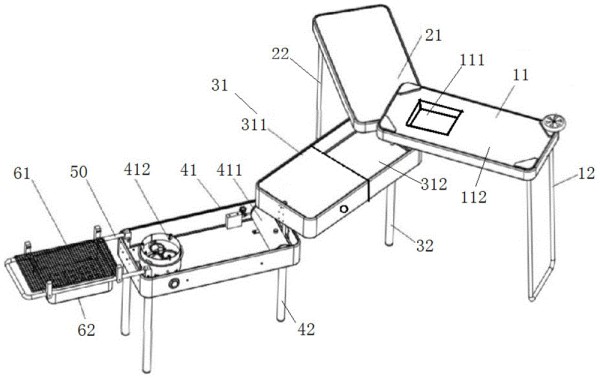

图1是根据本实用新型的一实施例的智能集成式可移动厨房的结构示意图。

图2是根据本实用新型的一实施例的厨具抽屉的结构示意图。

图中：11-备菜桌板，111-备菜放置槽，112-切菜板，12-备菜桌腿，21-餐桌板，22-餐桌腿，31-存储桌，311-餐具厨具抽屉，312-存储腔室，313-餐具搁置架，3130-餐具搁置空间，314-厨具搁置架，3140-厨具搁置空间，3141-搁置槽，3142-搁置凸起，315-限位杆，32-存储桌腿，41-烹饪桌，411-煤气灶，412-煤气灶台，50-活动连接杆，61-烤盘，62-烧烤架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

本领域技术人员应理解的是，在本实用新型的揭露中，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系是基于附图所示的方位或位置关系，其仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此上述术语不能理解为对本实用新型的限制。

可以理解的是，术语“一”应理解为“至少一”或“一个或多个”，即在一个实施例中，一个元件的数量可以为一个，而在另外的实施例中，该元件的数量可以为多个，术语“一”不能理解为对数量的限制。

如图1和图2所示，本技术方案提供一种智能集成式可移动厨房，该智能集成式可移动厨房集成备菜区、餐桌区、餐具厨具存放区、食材存放区、烹饪区为一体，功能完备，可满足户外野炊的基本需求。具体的，该智能集成式可移动厨房至少包括：

相对活动连接的备菜桌板11、餐桌板21、存储桌31、烹饪桌41以及烤盘61，其中备菜桌板11表面设有切菜板112以及内凹设置的备菜放置槽111，存储桌31包括厨具抽屉311以及存储腔室312，其中厨具抽屉311相对存储桌31活动设置，且厨具抽屉311内设有独立设置的餐具搁置空间3130以及餐具搁置空间3140，烹饪桌41内设有煤气灶411和煤气灶台412。

具体的，存储桌31转动连接烹饪桌41并置于烹饪桌41的上方，当存储桌31转动至烹饪桌41上方时可盖置在烹饪桌41的上方，当存储桌31远离烹饪桌41转动时可露出烹饪桌41内的烹饪用具。在本方案的实施例中，烹饪桌41的边角位置设置转轴，存储桌31的边角套在转轴上且相对转轴转动。

烤盘61通过活动连接杆50活动连接于烹饪桌41，其中活动连接杆50包括固定在烹饪桌41上的固定件和旋转置于固定件上的转动件，且转动件相对固定件伸缩设置，转动件通过连接件连接烤盘61，以使得烤盘61可相对烹饪桌41转动。具体的，烹饪桌41内设有容置空间，烤盘61的尺寸不大于容置空间的尺寸，烤盘61可转动置于容置空间内以进一步地节省空间。

在一些实施例中，烤盘61底部设有烧烤架62，其中烧烤架61可用于放置煤炭等动力源以烤制烤盘61上的食物。

烹饪桌41内的煤气灶411搁置可替换的户外煤气罐，煤气灶411通过内置在烹饪桌41内的煤气管路连接煤气灶台412。且在一些实施例中，烹饪桌41内设置可燃性气体传感器，其中可燃性气体传感器可用于感应烹饪桌41内可燃气体浓度，若可燃气体浓度超过设定阈值的话发出警报以提醒使用者。

当然，烹饪桌41的底部设置烹饪桌腿42以起到支撑烹饪桌41的作用。

存储桌31内设置可抽拉的餐具厨具抽屉311，餐具厨具抽屉311边侧为凹陷的存储腔室312，存储腔室312可用于存放食材。如图2所示，该餐具厨具抽屉311内设有并排设置的餐具搁置架313，多排餐具搁置架313形成餐具搁置空间3130用于搁置餐具，其中餐具搁置架313为搁置杆，碗盘可置于两个餐具搁置架313之间被固定。

另，该餐具厨具抽屉311设有厨具搁置架314，其中厨具搁置架314间隔置于餐具搁置架313的边侧，厨具搁置架314形成厨具搁置空间3140。具体的，该厨具搁置架314的顶侧凹陷形成多个间隔设置的搁置槽3141，相对应的，间隔的搁置槽3141之间形成搁置凸起3142，筷子、刀叉等细炳的厨具可搁置在对应的搁置槽3141上。另，厨具搁置架314边侧设有限位杆315，以限制厨具的位置。

在本方案中为了保证该智能集成式可移动厨房的稳定性，存储桌31的底部设有存储桌腿32。但由于该存储桌31相对可转置在烹饪桌41上方，因此该存储桌腿32设计为伸缩结构。

餐桌板21转动连接存储桌31并置于存储桌31的上方，备菜桌板11转动连接存储桌31并置于餐桌板21的上方，具体的连接结构如同存储桌31和烹饪桌41的连接关系。值得一提的是，餐桌板21底部设有餐桌腿22，备菜桌板11底部设有备菜桌腿12，餐桌腿22和备菜桌腿12也为伸缩结构。

值得一提的是，备菜放置槽111置于切菜板112的边侧的好处在于，使用者可在切菜板112上处理食材，处理好的食材可置于备菜放置槽111内以和未处理的食材进行区分；另外，用户也可将需要清洗的食材置于备菜放置槽111内进行清洗。

该智能集成式可移动厨房的具体功能分区说明如下：餐具和厨具被独立搁置在餐具厨具抽屉311内，食材搁置在存储腔室312内，餐桌板21和备菜桌板11搁置在存储桌31的上方使得食材置于相对密封的空间被携带；食材可在备菜桌板11上进行备菜处理，备好的食材以及需要清洗的食材可置于备菜放置槽111内；用户可在烹饪桌41和烤盘61上进行烹饪，烹饪后的食物置于餐桌板21上被食用。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
