拓尔微在POS机中的应用

发布时间：2025-05-08 12:30

购物时选择带有银联标识的POS机，安全性更高 #生活常识# #购物消费技巧# #信用卡消费#

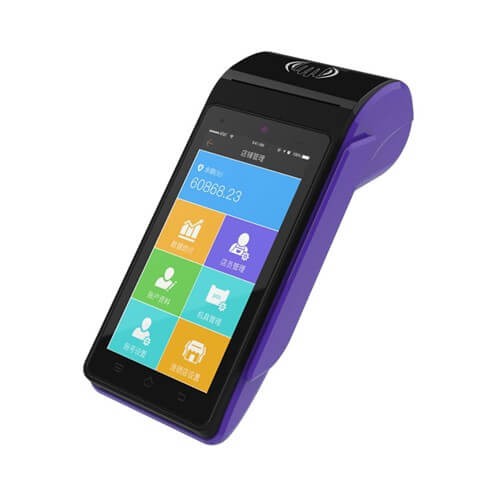

❑ 背景概述

便携式POS机（Point of Sale）是一种集支付、交易处理和数据管理于一体的移动终端设备，凭借其移动性、多功能性和安全性，已成为现代商业生态中不可或缺的工具。随着智能化与云端技术的深化应用，其功能将进一步扩展，覆盖更广泛的商业场景。

❑ 拓尔微在POS机中的应用

(1)高集成度步进马达驱动TMI8150B

• 内置5通道电机驱动器；

• 1~4CH控制2个步进电机或4个直流电机；5通道控制1个直流电机或线圈；

• 1CH/2CH & 3CH/4CH 支持微步模式，最大微步分辨率可达512步；

• 2.4V至5.5V工作电压；

• 最大持续电流：0.7A；

• VM欠压锁定（UVLO）；热关断（TSD）；低功耗睡眠模式；

• 采用小型QFN3x3-20封装；

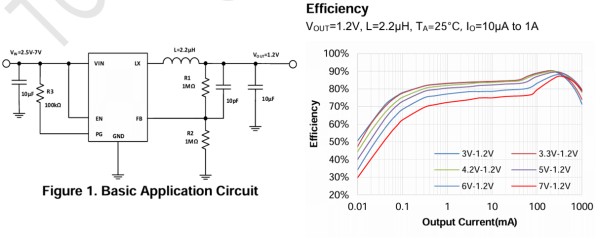

（2）TMI3181/A/D 超低功耗Buck

• 工作电压 2.5-7.4V , VIN 耐压高至 10V

• 输出电流可达 1A

• Vout 电压最低可到 0.6V

• OVP 保护点 7.4V（适用于四节满电干电池）

• 0.1~20mA小电流时，效率高达 80％以上

• 静态电流：3uA，超低功耗

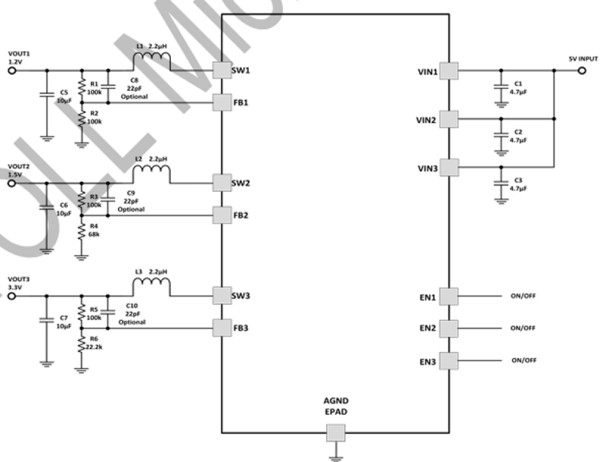

（3）PMIC TMI7003C 集成 3 路 1.5A DC/DC

• 输入电压 2.5V- 5.5V

• Vfb 0.6V、开关频率 1.5MHz

• 集成 3ch DCDC，Ipeak 1.5A/1.5A/1.5A

• 内置输入 UVP & OVP、内置软启动、过流保护

• 封装： QFN20_3*3mm 20pin

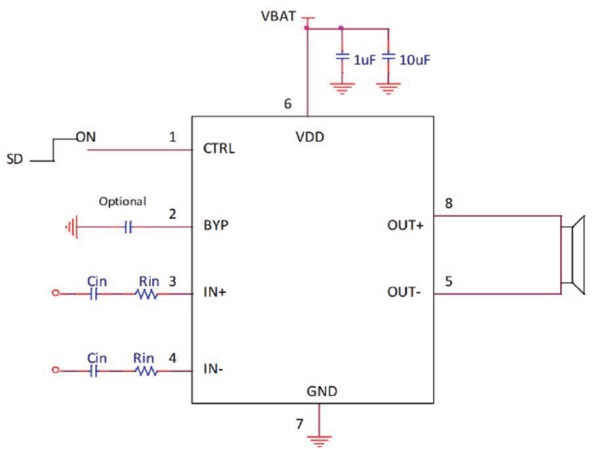

（4）3W单通道D类音频功放-TMS8020/8010

• 输出功率3W：3.2W@RL=4Ω/5V/10%THD

• 低内阻：Rdson=200mΩ+130mΩ

• 开关信号上升&下降沿软驱动

• 可驱动低至2Ω阻抗喇叭（良好的散热设计）

• DRC/防饱和控制

• 支持AB类输出

• One-wire控制

• 短路保护：输出对输出，输出对GND，输出对VDD

• 过温保护、欠压保护

• 封装：SOP8/MSOP8/DFN2x2-8
