一种新型烹饪教学多功能工作台的制作方法

多功能厨房烹饪工具套装，一机在手，多种烹饪手法 #生活乐趣# #生活体验# #家居生活小物# #生活便利小工具#

1.本实用新型涉及烹饪教学设备技术领域，具体为一种新型烹饪教学多功能工作台。

背景技术：

2.随着人民生活水平的提高，为了饮食营养的钧衡搭配，学习烹饪的人越来越多。
3.经检索，中国专利号cn212809518u公开了一种新型烹饪教学多功能工作台，包括底座，所述底座内部设有升降机构，所述升降机构包括基座，对展示教学高度进行调节，使用较为方便快捷，并且在基座后侧设置的玻璃板也可以很好防止烹饪时油滴迸溅误伤学员。
4.但现有的工作台由于缺乏便捷的存储部件，导致实际教学时，不方便调料和厨具的取用，基于此，本实用新型设计了一种新型烹饪教学多功能工作台，以解决上述问题。

技术实现要素：

5.本实用新型的目的在于提供一种新型烹饪教学多功能工作台，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种新型烹饪教学多功能工作台，包括驱动组件和台面组件，所述驱动组件包括底板，底板的底面固定安装有保护箱，保护箱的侧面活动连接有连接条，连接条的一端连接有辅助放置台，辅助放置台的一端与保护箱的侧面合页连接，保护箱的侧面活动连接有挡块，所述台面组件包括支撑台，支撑台的顶部固定有储物板，储物板的两端分别设有抽屉槽，支撑台的顶部贯穿固定有中心杆，中心杆的顶部固定有工作台，抽屉槽内活动卡接有储物抽屉，储物抽屉的一侧设有拉手。
7.优选的，所述保护箱的底部四端连接有滚轮。
8.优选的，所述底板的顶部固定有电机，所述电机的输出端设有驱动伞齿。
9.优选的，所述底板的顶部轴承连接有从动伞齿，所述从动伞齿的顶部固定有螺纹轴，所述从动伞齿与驱动伞齿咬合连接。
10.优选的，所述螺纹轴的表面螺纹连接有升降管，所述升降管的表面固定有横板。
11.优选的，所述横板的顶部开设有通孔，通孔内贯穿有限位杆。
12.优选的，所述限位杆的下端与底板的顶部固定，所述限位杆的顶部固定有防护片，所述防护片为圆形薄片，所述辅助放置台的一侧开设有凹陷。
13.与现有技术相比，本实用新型的有益效果是：
14.(1)本实用新型通过调整升降管的顶部高度，辅助放置台可用于放置物品，连接条用于连接辅助放置台，对辅助放置台的两侧进行连接，挡块用于收放辅助放置台时对辅助放置台限位，使辅助放置台与保护箱的侧面平行，该装置通过设置辅助放置台，可扩展装置的置物平面，便于放置烹饪厨具；
15.(2)本实用新型支撑台用于放置烹饪灶具，便于教学演示，储物板可用于放置物
品，同时储物抽屉在抽屉槽内活动连接，储物抽屉可用于存放物品，便于收放调料瓶，方便烹饪使用，拉手便于拉取储物抽屉，该装置通过设置储物抽屉，进一步扩增了装置的存储空间。
附图说明
16.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

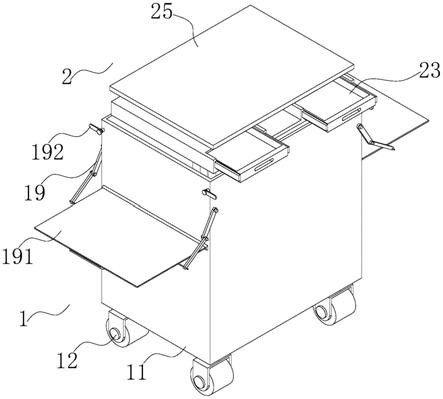

17.图1为本实用新型新型烹饪教学多功能工作台的立体结构图；
18.图2为本实用新型新型烹饪教学多功能工作台的底部视角结构图；
19.图3为本实用新型新型烹饪教学多功能工作台的底板连接结构图；
20.图4为本实用新型新型烹饪教学多功能工作台的工作台连接结构图。
21.附图中，各标号所代表的部件列表如下：
22.1、驱动组件；11、保护箱；12、滚轮；13、底板；14、电机；15、驱动伞齿；16、从动伞齿；17、螺纹轴；18、升降管；181、横板；182、通孔；183、限位杆；184、防护片；19、连接条；191、辅助放置台；192、挡块；193、凹陷；2、台面组件；21、支撑台；22、储物板；221、抽屉槽；23、储物抽屉；231、拉手；24、中心杆；25、工作台。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
24.请参阅图1-图4，本实用新型提供一种技术方案：一种新型烹饪教学多功能工作台，包括驱动组件1和台面组件2，驱动组件1包括底板13，底板13的底面固定安装有保护箱11，保护箱11的底部四端连接有滚轮12，底板13的顶部固定有电机14，电机14的输出端设有驱动伞齿15，底板13的顶部轴承连接有从动伞齿16，从动伞齿16的顶部固定有螺纹轴17，螺纹轴17的表面螺纹连接有升降管18，升降管18的表面固定有横板181，横板181的顶部开设有通孔182，通孔182内贯穿有限位杆183，限位杆183的下端与底板13的顶部固定，限位杆183的顶部固定有防护片184，防护片184为圆形薄片，辅助放置台191的一侧开设有凹陷193，从动伞齿16与驱动伞齿15咬合连接，保护箱11的侧面活动连接有连接条19，连接条19的一端连接有辅助放置台191，辅助放置台191的一端与保护箱11的侧面合页连接，保护箱11的侧面活动连接有挡块192；
25.其中，底板13用于连接从动伞齿16并支撑电机14，保护箱11用于防护电机14，滚轮12便于移动保护箱11，启动电机14，电机14带动其输出端的驱动伞齿15转动，驱动伞齿15与从动伞齿16咬合连接，从动伞齿16带动螺纹轴17转动，螺纹轴17的转动驱动升降管18，配合限位杆183，可带动升降管18在竖直方向移动，调整升降管18的顶部高度，辅助放置台191可用于放置物品，连接条19用于连接辅助放置台191，对辅助放置台191的两侧进行连接，挡块
192用于收放辅助放置台191时对辅助放置台191限位，使辅助放置台191与保护箱11的侧面平行，该装置通过设置辅助放置台191，可扩展装置的置物平面，便于放置烹饪厨具。
26.请参见图1-图4，台面组件2包括支撑台21，支撑台21的顶部固定有储物板22，储物板22的两端分别设有抽屉槽221，支撑台21的顶部贯穿固定有中心杆24，中心杆24的顶部固定有工作台25，抽屉槽221内活动卡接有储物抽屉23，储物抽屉23的一侧设有拉手231；
27.其中，支撑台21用于放置烹饪灶具，便于教学演示，储物板22可用于放置物品，同时储物抽屉23在抽屉槽221内活动连接，储物抽屉23可用于存放物品，便于收放调料瓶，方便烹饪使用，拉手231便于拉取储物抽屉23，该装置通过设置储物抽屉23，进一步扩增了装置的存储空间。
28.整体的工作原理为，使用时，底板13用于连接从动伞齿16并支撑电机14，保护箱11用于防护电机14，滚轮12便于移动保护箱11，启动电机14，电机14带动其输出端的驱动伞齿15转动，驱动伞齿15与从动伞齿16咬合连接，从动伞齿16带动螺纹轴17转动，螺纹轴17的转动驱动升降管18，配合限位杆183，可带动升降管18在竖直方向移动，调整升降管18的顶部高度，辅助放置台191可用于放置物品，连接条19用于连接辅助放置台191，对辅助放置台191的两侧进行连接，挡块192用于收放辅助放置台191时对辅助放置台191限位，使辅助放置台191与保护箱11的侧面平行，该装置通过设置辅助放置台191，可扩展装置的置物平面，便于放置烹饪厨具，支撑台21用于放置烹饪灶具，便于教学演示，储物板22可用于放置物品，同时储物抽屉23在抽屉槽221内活动连接，储物抽屉23可用于存放物品，便于收放调料瓶，方便烹饪使用，拉手231便于拉取储物抽屉23，该装置通过设置储物抽屉23，进一步扩增了装置的存储空间，提升了装置使用的便捷性。
29.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
30.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
