1.本实用新型涉及储物柜技术领域，具体为一种可自由扩展实现快速拆装的储物柜。

背景技术：

2.在现代生活中，储物柜的应用十分广泛，储物柜可以用作衣柜、橱柜、衣柜、卫浴柜等。在现有的储物柜中，大多数常见的储物柜都是一体式结构，采用焊接、螺钉连接、胶水粘结等方法固定整体结构，使用起来十分不方便，因不能方便拆装、占用空间、运输困难、容易导致刮花破损等因素，逐渐被人们所抛弃，而且储物柜规格一般都是出厂时定好的，而规格尺寸也只提供几种，消费者有时很难根据自己实际所需的规格尺寸购买相应的储物柜，针对上述问题，设计了一种可自由扩展实现快速拆装的储物柜。

技术实现要素：

3.本实用新型的目的在于提供一种可自由扩展实现快速拆装的储物柜，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种可自由扩展实现快速拆装的储物柜，包括外柜、内柜、隔板、密封门和底座，所述底座内部开设有两条平行的安放腔，所述底座顶部安装有外柜，所述外柜内部设置有内柜，所述内柜表面安装有密封门，所述内柜两侧内腔壁之间连接有若干个隔板，所述隔板两侧面内部开始有调节槽，所述调节槽内部嵌合滑动连接有调节块，所述调节块两端侧面连接有嵌合板，所述嵌合板底部一侧设置有卡合块，所述嵌合板顶部一侧连接有缓冲板，所述内柜两侧内腔壁均匀开设有若干个固定槽，所述固定槽内腔底部开设有卡合槽。
5.优选的，所述内柜底部于安放腔内部安装有车轮，所述安放腔表面设置有挡板，便于将内柜从外柜内拉出，增加储物柜的储物空间。
6.优选的，所述内柜顶部均匀开设有若干个螺纹孔，所述外柜与螺纹孔之间通过固定螺栓相连接，便于对内柜的位置进行固定。
7.优选的，所述外柜内腔侧壁设置有密封条，所述密封条与内柜表面紧密贴合。
8.优选的，所述嵌合板与固定槽相嵌合连接，所述卡合块与卡合槽相卡合连接，且卡合块为锲形，便于隔板与内柜之间进行固定连接。
9.优选的，所述缓冲板与嵌合板之间连接有弹簧，所述缓冲板与固定槽内腔顶部相贴合
10.与现有技术相比，本实用新型的有益效果是：本实用新型通过设置外柜和内柜，且内柜底部于安放腔内部安装有车轮，安放腔表面设置有挡板，当需要增加储物空间时，将内柜从外柜内拉出，增加储物柜的储物空间，又内柜顶部均匀开设有若干个螺纹孔，外柜与螺纹孔之间通过固定螺栓相连接，从而便于对内柜的位置进行固定；通过在隔板两侧面内部开始有调节槽，调节槽内部嵌合滑动连接有调节块，调节块两端侧面连接有嵌合板，嵌合板
与固定槽相嵌合连接，卡合块与卡合槽相卡合连接，且卡合块为锲形，从而便于隔板与内柜之间进行安装拆卸，极大方便了使用。
附图说明

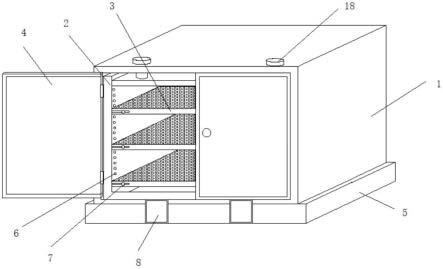

11.图1为本实用新型的整体结构示意图；
12.图2为本实用新型的内部结构示意图；
13.图3为本实用新型的隔板与内柜连接结构示意图。
14.图中：1、外柜；2、内柜；3、隔板；4、密封门；5、底座；6、固定槽；7、调节块；8、挡板；9、密封条；10、调节槽；11、安放腔；12、车轮；13、卡合槽；14、嵌合板；15、卡合块；16、缓冲板；17、弹簧；18、固定螺栓。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
17.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
18.请参阅图1-3，本实用新型提供一种技术方案：一种可自由扩展实现快速拆装的储物柜，包括外柜1、内柜2、隔板3、密封门4和底座5，底座5内部开设有两条平行的安放腔11，底座5顶部安装有外柜1，外柜1内部设置有内柜2，内柜2表面安装有密封门4，内柜2两侧内腔壁之间连接有若干个隔板3，隔板3两侧面内部开始有调节槽10，调节槽10内部嵌合滑动连接有调节块7，调节块7两端侧面连接有嵌合板14，嵌合板14底部一侧设置有卡合块15，嵌合板14顶部一侧连接有缓冲板16，内柜2两侧内腔壁均匀开设有若干个固定槽6，固定槽6内腔底部开设有卡合槽13。
19.进一步的，内柜2底部于安放腔11内部安装有车轮12，安放腔11表面设置有挡板8，便于将内柜2从外柜内拉出，增加储物柜的储物空间。
20.进一步的，内柜2顶部均匀开设有若干个螺纹孔，外柜1与螺纹孔之间通过固定螺栓18相连接，便于对内柜2的位置进行固定。
21.进一步的，外柜1内腔侧壁设置有密封条9，密封条9与内柜2表面紧密贴合。
22.进一步的，嵌合板14与固定槽6相嵌合连接，卡合块15与卡合槽13相卡合连接，且卡合块15为锲形，便于隔板3与内柜2之间进行固定连接。
23.进一步的，缓冲板16与嵌合板14之间连接有弹簧17，缓冲板16与固定槽6内腔顶部相贴合。
24.本实用新型通过设置外柜1和内柜2，且内柜2底部于安放腔11内部安装有车轮12，安放腔11表面设置有挡板8，当需要增加储物空间时，将内柜2从外柜1内拉出，增加储物柜的储物空间，又内柜2顶部均匀开设有若干个螺纹孔，外柜1与螺纹孔之间通过固定螺栓18相连接，从而便于对内柜2的位置进行固定；通过在隔板3两侧面内部开始有调节槽10，调节槽10内部嵌合滑动连接有调节块7，调节块7两端侧面连接有嵌合板14，嵌合板14与固定槽6相嵌合连接，卡合块15与卡合槽13相卡合连接，且卡合块15为锲形，从而便于隔板3与内柜2之间进行安装拆卸，极大方便了使用。
25.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：
1.一种可自由扩展实现快速拆装的储物柜，包括外柜（1）、内柜（2）、隔板（3）、密封门（4）和底座（5），其特征在于：所述底座（5）内部开设有两条平行的安放腔（11），所述底座（5）顶部安装有外柜（1），所述外柜（1）内部设置有内柜（2），所述内柜（2）表面安装有密封门（4），所述内柜（2）两侧内腔壁之间连接有若干个隔板（3），所述隔板（3）两侧面内部开始有调节槽（10），所述调节槽（10）内部嵌合滑动连接有调节块（7），所述调节块（7）两端侧面连接有嵌合板（14），所述嵌合板（14）底部一侧设置有卡合块（15），所述嵌合板（14）顶部一侧连接有缓冲板（16），所述内柜（2）两侧内腔壁均匀开设有若干个固定槽（6），所述固定槽（6）内腔底部开设有卡合槽（13）。2.根据权利要求1所述的一种可自由扩展实现快速拆装的储物柜，其特征在于：所述内柜（2）底部于安放腔（11）内部安装有车轮（12），所述安放腔（11）表面设置有挡板（8）。3.根据权利要求1所述的一种可自由扩展实现快速拆装的储物柜，其特征在于：所述内柜（2）顶部均匀开设有若干个螺纹孔，所述外柜（1）与螺纹孔之间通过固定螺栓（18）相连接。4.根据权利要求1所述的一种可自由扩展实现快速拆装的储物柜，其特征在于：所述外柜（1）内腔侧壁设置有密封条（9），所述密封条（9）与内柜（2）表面紧密贴合。5.根据权利要求1所述的一种可自由扩展实现快速拆装的储物柜，其特征在于：所述嵌合板（14）与固定槽（6）相嵌合连接，所述卡合块（15）与卡合槽（13）相卡合连接，且卡合块（15）为锲形。6.根据权利要求1所述的一种可自由扩展实现快速拆装的储物柜，其特征在于：所述缓冲板（16）与嵌合板（14）之间连接有弹簧（17），所述缓冲板（16）与固定槽（6）内腔顶部相贴合。

技术总结
本实用新型涉及储物柜技术领域，具体为一种可自由扩展实现快速拆装的储物柜，包括外柜、内柜、隔板、密封门和底座，本实用新型通过设置外柜和内柜，且内柜底部于安放腔内部安装有车轮，安放腔表面设置有挡板，当需要增加储物空间时，将内柜从外柜内拉出，增加储物柜的储物空间，又内柜顶部均匀开设有若干个螺纹孔，外柜与螺纹孔之间通过固定螺栓相连接，从而便于对内柜的位置进行固定；通过在隔板两侧面内部开始有调节槽，调节槽内部嵌合滑动连接有调节块，调节块两端侧面连接有嵌合板，嵌合板与固定槽相嵌合连接，卡合块与卡合槽相卡合连接，且卡合块为锲形，从而便于隔板与内柜之间进行安装拆卸，极大方便了使用。极大方便了使用。极大方便了使用。

技术研发人员：杨廷瑞
受保护的技术使用者：上海廷瑞国际贸易有限公司
技术研发日：2022.01.21
技术公布日：2022/8/18
