1.本实用新型涉及机械制造加工技术领域，具体为一种磁吸式工装夹具。

背景技术：

2.工装夹具，是制造过程中所用的各种工具的总称，包括刀具、夹具、模具、辅具、钳工工具和工具器具等，通常简称为工装。
3.现有工装夹具磨削使用中，结构较复杂，工件拆装极其繁琐，致使工件的装夹效率极其低下，严重影响工件的加工效率，占用较多人力、空间，加工效率低，因此急需一种能够解决上述问题的工装夹具。

技术实现要素：

4.针对上述存在的技术不足，本实用新型的目的是提供一种磁吸式工装夹具，结构简单，操作方便，减少了操作量，省时省力，节省空间，加工效率高，增强对工件的吸附力，夹紧效果好，降低了加工时工件松动的风险。
5.为解决上述技术问题，本实用新型采用如下技术方案：
6.本实用新型提供一种磁吸式工装夹具，包括导磁块和用于悬挂待加工工件的挂板，导磁块与加工设备平台上的磁盘紧固贴合，所述挂板固定安装在导磁块上远离磁盘的一侧。
7.优选地，所述导磁块与挂板之间通过螺栓连接。
8.优选地，所述导磁块侧壁上设有母槽，所述挂板上设有与母槽相匹配的公槽，所述导磁块与挂板之间通过母槽、公槽相连接。
9.优选地，所述导磁块上设有若干卡接槽，所述卡接槽内壁上设有卡接环一，所述挂板上设有若干与卡接槽相匹配的卡接件，所述卡接件侧壁上设有卡接环二，所述卡接环二的外径大于卡接环一的内径，所述卡接环二的外径小于卡接环一的外径，所述卡接环二至挂板的距离大于卡接环一至导磁块侧壁的距离，所述导磁块与挂板之间通过所有卡接槽和卡接件卡接相接。
10.优选地，所述挂板上端设有用来悬挂待加工工件的凹槽。
11.优选地，所述挂板平行于导磁块上壁设置，所述挂板的长度与导磁块的长度相同。
12.优选地，所述导磁块的高度大于待加工工件的高度。
13.本实用新型一种磁吸式工装夹具的有益效果具体如下：
14.1.本设计将无磁性的导磁块与磁盘紧密贴合，通电后导磁块即有磁性，使得导磁块将比较难以吸持的工件牢固吸附进行加工，增强对工件的吸附力，夹紧效果好，降低了加工时工件松动的风险；
15.2.本设计简化了传统工装夹具的结构，操作方便，连续使用无需频繁搬换，减少了操作量，省时省力，节省空间，提高了加工效率；
16.3.本设计挂板上端设有凹槽，使工件方便悬挂在挂板上，进一步提高操作的便携
性、对工件夹紧的稳固性。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

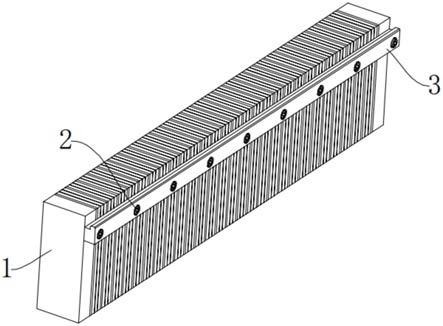

18.图1为本实用新型实施例提供的一种磁吸式工装夹具的结构示意图；
19.图2为本实用新型实施例提供的一种磁吸式工装夹具吸持工件的示意图；
20.图3为本实用新型实施例提供的一种磁吸式工装夹具的剖视图；
21.图4为本实用新型实施例中导磁块与挂板的一种连接示意图；
22.图5为本实用新型实施例中导磁块与挂板的一种连接示意图；
23.图6为图5中a部放大图。
24.附图标记说明：
25.1、导磁块，2、螺栓，3、挂板，4、凹槽，5、公槽，6、母槽，7、卡接件，8、卡接槽，9、卡接环一，10、卡接环二。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.实施例：
28.如图1和图2所示，本实用新型提供了一种磁吸式工装夹具，包括导磁块1和用于悬挂待加工工件的挂板3，导磁块1与加工设备平台上的磁盘紧固贴合，通电后，磁盘使无磁性的导磁块1具有磁性；所述挂板3固定安装在导磁块1上远离磁盘的一侧。
29.进一步地，如图3所示，所述挂板3与导磁块1之间可通过内六角螺栓2连接。
30.进一步地，如图4所示，所述导磁块1侧壁上设有母槽6，所述挂板3上设有与母槽6相匹配的公槽5，所述导磁块1与挂板3之间可通过母槽6、公槽5相连接，安装时，将公槽5的一端插入母槽6一端并滑入，使得挂板3与导磁块1对齐即可。
31.进一步地，如图5和图6所示，所述导磁块1上设有若干卡接槽8，所述卡接槽8内壁上设有卡接环一9，所述挂板3上设有若干与卡接槽8相匹配的卡接件7，所述卡接件7侧壁上设有卡接环二10，所述卡接环二10的外径大于卡接环一9的内径，所述卡接环二10的外径小于卡接环一9的外径，所述卡接环二10至挂板3的距离大于卡接环一9至导磁块1侧壁的距离，所述导磁块1与挂板3之间可通过所有卡接槽8和卡接件7卡接相接，安装时，将所有卡接件7分别对准对应的卡接槽8并按压挂板3，使得所有卡接环二10与卡接环一9卡接，感到明显的顿挫感，即挂板3安装成功。
32.进一步地，所述挂板3上端设有用来悬挂待加工工件的凹槽4，使待加工工件可通过凹槽4悬挂在挂板3上，进一步提高操作的便携性。
33.进一步地，所述挂板3平行于导磁块1上壁设置，所述挂板3的长度与导磁块1的长度相同，充分利用导磁块1侧壁上的空间，提高工作效率。
34.进一步地，所述导磁块1的高度大于待加工工件的高度，待加工工件上的沟槽凹陷于待加工待加工工件侧壁内呈c字形设置，以便于待加工工件可以放置于挂板3上并与导磁块1紧密吸附，提高导磁块1的吸持稳固性。
35.使用时，工作人员将挂板3通过内六角螺栓2紧固在导磁块1上，将整体组件放置于加工设备平台上，使导磁块1与磁盘紧密贴合；工作人员将待加工件的沟槽朝向挂板3，放置于挂板3上端的凹槽4内，使待加工工件贴合导磁块1侧壁；启动磨床设备，此时磁盘具有强磁性，无磁性的导磁块1上磁，牢牢吸持住待加工工件，之后方可对工件进行加工。
36.显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。

技术特征：
1.一种磁吸式工装夹具，其特征在于，包括导磁块和用于悬挂待加工工件的挂板，导磁块与加工设备平台上的磁盘紧固贴合，所述挂板固定安装在导磁块上远离磁盘的一侧，所述导磁块侧壁上设有母槽，所述挂板上设有与母槽相匹配的公槽，所述导磁块与挂板之间通过母槽、公槽相连接。2.如权利要求1所述的一种磁吸式工装夹具，其特征在于，所述挂板通过螺栓与导磁块连接。3.如权利要求1所述的一种磁吸式工装夹具，其特征在于，所述导磁块上设有若干卡接槽，所述卡接槽内壁上设有卡接环一，所述挂板上设有若干与卡接槽相匹配的卡接件，所述卡接件侧壁上设有卡接环二，所述卡接环二的外径大于卡接环一的内径，所述卡接环二的外径小于卡接环一的外径，所述卡接环二至挂板的距离大于卡接环一至导磁块侧壁的距离，所述导磁块与挂板之间通过所有卡接槽和卡接件卡接相接。4.如权利要求1所述的一种磁吸式工装夹具，其特征在于，所述挂板上端设有用来悬挂待加工工件的凹槽。5.如权利要求1所述的一种磁吸式工装夹具，其特征在于，所述挂板平行于导磁块上壁设置，所述挂板的长度与导磁块的长度相同。6.如权利要求1所述的一种磁吸式工装夹具，其特征在于，所述导磁块的高度大于待加工工件的高度。

技术总结
本实用新型公开了一种磁吸式工装夹具，包括导磁块和用于悬挂待加工工件的挂板，导磁块与加工设备平台上的磁盘紧固贴合，所述挂板固定安装在导磁块上远离磁盘的一侧，所述挂板上端设有用来悬挂待加工工件的凹槽。本实用新型提供了一种结构简单，操作方便，减少了操作量，省时省力，节省空间，加工效率高，增强对工件的吸附力，夹紧效果好，降低了加工时工件松动的风险的磁吸式工装夹具。风险的磁吸式工装夹具。风险的磁吸式工装夹具。

技术研发人员：李丁西 陈勇吉 廖振昌 许若句 李聪
受保护的技术使用者：江苏优直智能科技有限公司
技术研发日：2021.04.22
技术公布日：2022/5/17
