本发明属于家用厨具技术领域，特别是涉及一种基于杀菌消毒的厨房厨具存放的放置架，主要用于对日常生活用的厨具进行归纳放置。

背景技术：

厨具是厨房用具的统称，厨房用具主要包括以下五大类：储藏用具、洗涤用具、调理用具、烹调用具、进餐用具，其中厨具放置架主要用于厨具统一归纳放置的储藏用具，目前，现有的厨具放置架存在拿取不便的不足，现有的厨具放置架中厨具都是堆叠一起放置在放置架中，使用人员很难从中拿出自己想要的用具，其次，现有的厨具放置架缺少除水的功能，餐具上残存一定水渍放置在放置架上，水会残存在放置架中，需要进行自然风干，长时间如此，放置架会出现腐蚀损坏，同时也导致大量的霉菌滋生，最后，现有的放置架缺少杀菌的功能，餐具的堆叠放置容易导致细菌的交叉感染，很不卫生。

技术实现要素：

本发明的目的在于提供一种基于杀菌消毒的厨房厨具存放的放置架，通过凸形导向条和第一凸形滑动块的配合设置以及u形导向条和第二导向板之间的配合，可以实现第一收纳盒和第二收纳盒的完全展开，工作人员可以很方便从中找出自己需要的餐具，同时第一收集盒和第二收集盒的配合设置可以对残存的水渍进行收集，第一紫外线杀菌灯和第二紫外线杀菌灯的配合设置可以实现对餐具的杀菌，解决了现有的厨具放置架存在拿取不便、缺少除水功能和缺少杀菌功能的问题。

为解决上述技术问题，本发明是通过以下技术方案实现的：

本发明为一种基于杀菌消毒的厨房厨具存放的放置架，包括外壳、第一收纳盒和第二收纳盒，所述外壳的内部设置有截面为凸形的分隔板，且分隔板固定连接在外壳的内壁上，所述分隔板将外壳的内部从上往下分隔成第一收纳腔和第二收纳腔，所述第一收纳腔开口的两端外侧对称设置有第一收纳盒，同时第二收纳腔开口一端中套合有第二收纳盒；

所述分隔板的顶面两侧对称设置有凸形导向条，两个所述凸形导向条之间的中心位置处对称安装有第一限位开关；所述外壳的顶板内壁上固定安装有第一紫外线杀菌灯，同时分隔板的底面上固定安装有第二紫外线杀菌灯；

所述第一收纳盒的底面上对称设置有第一导向条，所述第一导向条靠近外壳的一端底面上设置有第一凸形滑动块，同时第一导向条的另一端面上设置有连接块，所述第一凸形滑动块用于与凸形导向条间隙配合；

所述第一收纳盒的一端下方设置有第一收集盒，所述第一收集盒两侧外壁上对称设置有第一l形卡条，所述第一l形卡条的一端限位插合在第一收纳盒外侧壁下端位置上的第一限位扣中；

所述第一收纳盒的底板截面呈梯形设置，且第一收纳盒底板的两侧对称设置有导流槽；所述第一收纳盒的底板中心位置两侧同向设置有一端为圆心截面的凸形限位槽；所述第一收纳盒内侧中心位置上方设置有放置板，所述放置板的一侧面两端上对称设置有第二凸形滑动块，所述第二凸形滑动块用于与凸形限位槽间隙配合；

所述放置板两侧的第一收纳盒内部固定安装有收纳架；

所述第一导向条下方的外壳外壁上固定连接有滑动板，所述滑动板中设置有滑动槽；所述滑动板和第一导向条之间位置倾斜设置有支撑板，所述支撑板的两端内侧分别设置有第一转动柱和第二转动柱；

其中，所述第一转动柱转动套合在连接块中，同时第二转动柱滑动套合在滑动槽中；

两个所述支撑板之间通过加强柱固定连接；

所述第二收纳盒靠近第二把手的一侧内壁上固定连接有拦截板，所述拦截板的底部设置有第二出水孔，同时拦截板靠近第二把手一侧的第二收纳盒的底板上设置有出水槽；

所述出水槽的下方设置有第二收集盒，所述第二收集盒两侧外壁上对称设置有第二l形卡条，所述第二l形卡条的一端限位插合在第二收纳盒外侧壁下端位置上的第二限位扣中。

进一步地，所述第二收纳腔离第二把手较远一端的内底面上固定安装有第二限位开关，所述第二限位开关两侧的外壳内壁上对称设置有u形导向条；所述第二收纳盒的两侧外壁上对称设置有第二导向板，所述第二导向板用于与u形导向条间隙配合。

进一步地，所述第一收纳盒离第一凸形滑动块较远一端的外表面上固定安装有第一把手，所述第二收纳盒离拦截板较近一端的外表面上固定安装有第二把手。

进一步地，所述凸形导向条的截面下端高度尺寸大于第一凸形滑动块的截面下端高度尺寸，且两个高度尺寸相差为5-10mm。

进一步地，所述导流槽下方的第一收纳盒底板截面为直角三角形设置，且导流槽与第一收纳盒的底面倾斜角度≤5°，所述导流槽倾斜下端处的第一收纳盒底板上设置有第一出水孔，且第一出水孔位于第一收集盒的正上方。

进一步地，所述第二收纳盒的底板截面为直角三角形设置，且第二收纳盒底板与第二收纳盒的底面倾斜角度≤5°，所述第二收集盒的一端为第二收纳盒底板的倾斜下端。

进一步地，所述滑动槽上方的滑动板一侧内表面上设置有定位块，所述定位块的上端设置有径向尺寸大于第二转动柱径向尺寸的弧形限位口。

进一步地，所述放置板相对于设置有第二凸形滑动块的另一侧面上均布设置有多个l形拦截块。

进一步地，所述外壳的相邻两侧板上分别设置有按钮开关和电连接头，其中按钮开关位于第二收纳盒的上方，同时电连接头位于第一收纳盒的下方；所述按钮开关通过传导线分别于电连接头、第一紫外线杀菌灯和第二紫外线杀菌灯电性连接。

本发明具有以下有益效果：

1、本发明通过凸形导向条、u形导向条、支撑板和滑动板的设置，使用时，通过u形导向条和第二导向板的配合设置可以实现第二收纳盒的抽拉，通过凸形导向条和第一凸形滑动块的设置可以实现第一收纳盒的抽拉，在第一收纳盒抽动的过程中，支撑板下端的第二转动柱沿着滑动板中的滑动槽上下移动并最终卡合在定位块中，实现第一收纳盒的定位，该设置可以实现第一收纳盒和第二收纳盒的完全打开，工作人员可以很方便拿取自己想要的餐具。

2、本发明通过第一收集盒、第二收集盒、出水槽和第一出水孔的设置，使用时，通过第一收纳盒中导流槽位置的底板和第二收纳槽的底板倾斜的设置，餐具中的水渍残存在重力的作用下，分别从出水槽和第一出水孔排入第二收集盒和第一收集盒中，进行集中收集，使用人员可以及时处理。

3、本发明通过第一紫外线杀菌灯和第二紫外线杀菌灯的设置，使用时，使用人员将洗净的餐具分别放置在第一收纳盒和第二收纳盒中，并推动第一收纳盒和第二收纳盒与第一限位开关和第二限位开关接触，此时再按下按钮开关，既可以实现餐具在封闭的环境下进行杀菌，避免细菌的交叉感染，更加卫生。

当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

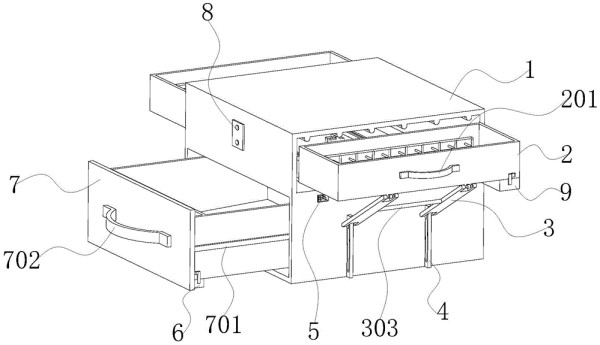

图1为实施例一中用于日常生活的厨具放置架的结构示意图；

图2为图1的俯视图；

图3为外壳的剖视图；

图4为第二收纳盒的整体结构示意图；

图5为图4的剖视图；

图6为图1的内部结构俯视图；

图7为支撑板分别于第一导向条和滑动板连接体的截面图；

图8为图7中a处的放大图；

图9为第一收纳盒的整体结构示意图；

图10为图9的底部结构示意图；

图11为图9的爆炸图；

图12为第一收纳盒的剖视图；

图13为导流槽位置的截面图；

图14为放置板的整体结构示意图；

图15为实施例二中的放置板整体结构示意图；

图16为实施例一的电路图。

附图中，各标号所代表的部件列表如下：

1、外壳；2、第一收纳盒；3、支撑板；4、滑动板；5、电连接头；6、第二收集盒；7、第二收纳盒；8、按钮开关；9、第一收集盒；10、放置板；11、收纳架；12、第一导向条；101、第一紫外线杀菌灯；102、第一限位开关；103、第二紫外线杀菌灯；104、u形导向条；105、分隔板；106、第二限位开关；107、第一收纳腔；108、第二收纳腔；109、凸形导向条；201、第一把手；202、第一出水孔；203、第一限位扣；204、凸形限位槽；205、导流槽；301、第一转动柱；302、第二转动柱；303、加强柱；401、滑动槽；402、定位块；601、第二l形卡条；701、第二导向板；702、第二把手；703、拦截板；704、第一出水孔；705、第二限位扣；706、出水槽；901、第一l形卡条；1001、第二凸形滑动块；1002、l形拦截块；1201、第一凸形滑动块；1202、连接块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

在本发明的描述中，需要理解的是，术语“开有”、“一侧”、“下”、“高度”、“沿周向均布”、“交替连接”、“内”、“周侧”、“外侧”等指示方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本发明的限制。

实施例一

请参阅图1-3和6所示，本发明为一种基于杀菌消毒的厨房厨具存放的放置架，包括外壳1、第一收纳盒2和第二收纳盒7，外壳1的内部设置有截面为凸形的分隔板105，分隔板105的凸形设置，方便第一收集盒9的收纳，且分隔板105固定连接在外壳1的内壁上，分隔板105将外壳1的内部从上往下分隔成第一收纳腔107和第二收纳腔108，第一收纳腔107开口的两端外侧对称设置有第一收纳盒2，同时第二收纳腔108开口一端中套合有第二收纳盒7，第一收纳盒2用于碗碟的放置，第二收纳盒7用于不规则的如铲勺或较大盘子的放置；

分隔板105的顶面两侧对称设置有凸形导向条109，两个凸形导向条109之间的中心位置处对称安装有第一限位开关102；外壳1的顶板内壁上固定安装有第一紫外线杀菌灯101，同时分隔板105的底面上固定安装有第二紫外线杀菌灯103，第一限位开关102的设置用于控制第一紫外线杀菌灯101的通断电，当第一收纳盒2碰到第一限位开关102后会自动接通第一紫外线杀菌灯101的通电。

请参阅图9-13所示，第一收纳盒2的底面上对称设置有第一导向条12，第一导向条12靠近外壳1的一端底面上设置有第一凸形滑动块1201，同时第一导向条12的另一端面上设置有连接块1202，第一凸形滑动块1201用于与凸形导向条109间隙配合，该设置可以对第一凸形滑动块1201的移动起到限位导向的作用；

凸形导向条109的截面下端高度尺寸大于第一凸形滑动块1201的截面下端高度尺寸，且两个高度尺寸相差为5-10mm，该设置可以实现第一凸形滑动块1201在凸形导向条109中一定距离的上下移动，方便在关合第一收纳盒2时，可以将第一收纳盒2的移动提起，进而实现第二转动柱302从定位块402中脱离；

第一收纳盒2的一端下方设置有第一收集盒9，第一收集盒9可以将第一收纳盒2中产生的水进行收集，第一收集盒9两侧外壁上对称设置有第一l形卡条901，第一l形卡条901的一端限位插合在第一收纳盒2外侧壁下端位置上的第一限位扣203中，该设置方便第一收集盒9在水收集满之后的取出处理；

第一收纳盒2的底板截面呈梯形设置，该设置可以实现水向第一收纳盒2的两侧向导流槽205进行导向排出，且第一收纳盒2底板的两侧对称设置有导流槽205；导流槽205的设置用于对第一收纳盒2中的水进行导流，第一收纳盒2的底板中心位置两侧同向设置有一端为圆心截面的凸形限位槽204；第一收纳盒2内侧中心位置上方设置有放置板10，放置板10的一侧面两端上对称设置有第二凸形滑动块1001，第二凸形滑动块1001用于与凸形限位槽204间隙配合，该设置方便使用人员对放置板10的安装拆卸；

导流槽205下方的第一收纳盒2底板截面为直角三角形设置，且导流槽205与第一收纳盒2的底面倾斜角度≤5°，导流槽205倾斜下端处的第一收纳盒2底板上设置有第一出水孔202，且第一出水孔202位于第一收集盒9的正上方，该设置可以使进入导流槽205中的水导向流向导流槽205的倾斜下端，并最终通过第一出水孔202进入第一收集盒9中。

放置板10两侧的第一收纳盒2内部固定安装有收纳架11，收纳架11的设置用于筷子和勺子等小型用具的放置。

请参阅图7-8所示，第一导向条12下方的外壳1外壁上固定连接有滑动板4，滑动板4中设置有滑动槽401；滑动板4和第一导向条12之间位置倾斜设置有支撑板3，支撑板3的两端内侧分别设置有第一转动柱301和第二转动柱302，该设置可以在第一收纳盒2伸缩移动时，支撑板3能做一定角度的调整；

其中，第一转动柱301转动套合在连接块1202中，同时第二转动柱302滑动套合在滑动槽401中，该设置可以在第一收纳盒2伸缩时，实现支撑板3以第一转动柱301为圆心的转动，同时可以实现支撑板3一端上的第二转动柱302在滑动槽401中的限位滑动；

两个支撑板3之间通过加强柱303固定连接，该设置可以实现两个支撑板3的联动；

滑动槽401上方的滑动板4一侧内表面上设置有定位块402，定位块402的上端设置有径向尺寸大于第二转动柱302径向尺寸的弧形限位口，定位块402的设置可以在第一收纳盒2完全展开时，实现第二转动柱302完全卡合在定位块402上得到弧线限位口中对第一收纳盒2实现定位，当需要对第一收纳盒2进行收纳时，只需要稍微抬起第一收纳盒2的一端，使第二转动柱302从弧形限位口中脱离，既可以实现第一收纳盒2的收纳动作。

请参阅图3-5所示，第二收纳盒7靠近第二把手702的一侧内壁上固定连接有拦截板703，拦截板703的底部设置有第二出水孔704，拦截板703的设置用于对第二收纳盒7的一端进行拦截阻挡，第二出水孔704的设置用于将水从拦截板703的一侧排入拦截板703的另一侧，同时拦截板703靠近第二把手702一侧的第二收纳盒7的底板上设置有出水槽706，出水槽706的设置用于将从第二出水孔704中排出的水，最终排出第二收纳盒7；

第二收纳腔108离第二把手702较远一端的内底面上固定安装有第二限位开关106，第二限位开关106的设置用于在第二收纳盒7完全收纳之后，接通第二紫外线杀菌灯103的电源进行杀菌，第二限位开关106两侧的外壳1内壁上对称设置有u形导向条104；第二收纳盒7的两侧外壁上对称设置有第二导向板701，第二导向板701用于与u形导向条104间隙配合，该设置可以对第二收纳盒7的移动起到限位导向的作用；

出水槽706的下方设置有第二收集盒6，第二收集盒6的设置可以将从出水槽706排出的水进行收集，第二收集盒6两侧外壁上对称设置有第二l形卡条601，第二l形卡条601的一端限位插合在第二收纳盒7外侧壁下端位置上的第二限位扣705中，该设置方便第二收集盒6的拆卸安装，从而实现及时在第二收集盒6中水收集满之后的处理；

第二收纳盒7的底板截面为直角三角形设置，且第二收纳盒7底板与第二收纳盒7的底面倾斜角度≤5°，第二收集盒6的一端为第二收纳盒7底板的倾斜下端，该设置可以使第二收纳盒7中的水沿倾斜角度向第二收集盒6的一端导流。

请参阅图1所示，第一收纳盒2离第一凸形滑动块1201较远一端的外表面上固定安装有第一把手201，第二收纳盒7离拦截板703较近一端的外表面上固定安装有第二把手702，第一把手201和第二把手702的设置用于第一收纳盒2和第二收纳盒7的抽拉。

请参阅图14所示，放置板10相对于设置有第二凸形滑动块1001的另一侧面上均布设置有多个l形拦截块1002，l形拦截块1002的设置用于碗类餐具的整齐放置。

请参阅图1所示，外壳1的相邻两侧板上分别设置有按钮开关8和电连接头5，电连接头5的设置用于与家用电进行连接，按钮开关8用于控制第一紫外线杀菌灯101和第二紫外线杀菌灯103的通断电，其中按钮开关8位于第二收纳盒7的上方，同时电连接头5位于第一收纳盒2的下方；按钮开关8通过传导线分别于电连接头5、第一紫外线杀菌灯101和第二紫外线杀菌灯103电性连接。

实施例二

请参阅图15所示，放置板10相对于设置有第二凸形滑动块1001的另一侧面上还可以均布设置有多个定位槽1003，放置板10上均布套合有多个向定位槽1003一侧延伸设置的拦截架1004，多个拦截架1004和多个定位槽1003之间为交替设置，拦截架1004和定位槽1003的配合设置用于盘碟等餐具的整齐放置。

基于本实施例和实施例一中的放置板10，在实际使用中，使用人员可以根据需要进行选择装配或同时装配。

另外，请参阅图16所示，基于实施例一中的各电器元件，第一紫外线杀菌灯101和第二紫外线杀菌灯103为并联设置，且第一紫外线杀菌灯101和第二紫外线杀菌灯103的支路上均分别串联有镇流器、按钮开关8、限位开关常开触点、继电器通电延时断开触点，接触器线圈，按钮开关8的两端并联有接触器辅助常开触点，继电器通电延时断开触点的输出端上还并联有接触器辅助常开触点和时间继电器串联的支路。

使用时，按下按钮开关8，第一紫外线杀菌灯101或第二紫外线杀菌灯103的支路会通电，此时第一紫外线杀菌灯101或第二紫外线杀菌灯103得电工作，同时接触器线圈得电，分别控制两个接触器辅助常开触点闭合，按钮开关8实现短路自保，时间继电器得电开始计时，达到预定杀菌时间之后，继电器通电延时断开触点断开，第一紫外线杀菌灯101或第二紫外线杀菌灯103的支路断开，第一紫外线杀菌灯101或第二紫外线杀菌灯103的支路失电停止工作。

母线上的熔断器用于线路的短路保护，镇流器用于第一紫外线杀菌灯101或第二紫外线杀菌灯103上起限流作用和产生瞬间高压，限位开关常开触点除了用于接通电路，还可以确保第一收纳盒2和第二收纳盒7的完全收纳闭合，提高杀菌的效果。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本发明优选实施例只是用于帮助阐述本发明。优选实施例并没有详尽叙述所有的细节，也不限制该发明仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本发明的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本发明。本发明仅受权利要求书及其全部范围和等效物的限制。
