一种生活污水快捷处理系统及其处理工艺的制作方法

有机园艺中的轮作系统及其好处 #生活技巧# #园艺种植技巧# #有机园艺实践#

本发明涉及污水处理，具体为一种生活污水快捷处理系统及其处理工艺。

背景技术：

1、生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物（如蛋白质、碳水化合物、脂肪、尿素、氨氮等） 和大量病原微生物（如寄生虫卵和肠道传染病毒等）。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。

2、而想要对污水进行处理不可避免的需要预先对污水进行初步固液分离，传统污水处理厂多采用格栅法对污水进行初步分离处理，（格栅为人工清理格栅，多适应于中小型生活污水处理厂或所需截留的污染物较少时），现有技术中虽通过格栅能够方便对污水进行固液分离，但不可避免的此种方式依旧存在有不足之处，如格栅缺乏滤孔疏堵机构，进而导致格栅在过滤期间会因局部滤孔堵塞，致使格栅过滤能力下降，以至于格栅无法持续保持快捷处理污水的问题，以及格栅缺乏自清理机构，进而导致采用传统人工清理的方式，会有导致格栅清理较为不够便捷的问题，而为了避免此类问题发生因此提出一种生活污水快捷处理系统及其处理工艺，来对现有粗滤格栅进行优化和改善。

技术实现思路

1、针对现有技术的不足，本发明提供了一种生活污水快捷处理系统及其处理工艺，解决了传统污水处理装置采用格栅对污水固液分离，会有因缺乏相应疏堵机构和自清理机构，而导致传统污水处理装置会因格栅滤孔堵塞，而导致污水固液分离能力下降，以至于格栅无法持续保持快捷处理污水的问题和因缺乏自清理机构，而导致格栅清理较为不够便捷的问题。

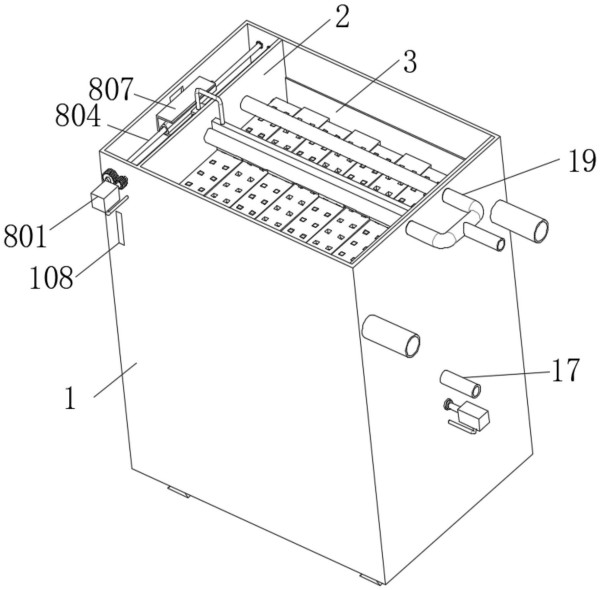

2、为实现以上目的，本发明通过以下技术方案予以实现：一种生活污水快捷处理系统，包括处理箱和分隔板，分隔板设置有两个，两个所述分隔板均固定设置于处理箱内腔前侧和后侧之间，且右侧分隔板与处理箱侧面固定连接，两个所述分隔板之间固定连接有弧形导槽框，且弧形导槽框前后对称设置有两个，所述弧形导槽框的底部等距阵列开设有若干个沥水孔，两个所述弧形导槽框相对一面均固定连接有支撑板，两个所述支撑板的顶部共同固定连接有第一格栅板，且第一格栅板等距阵列设置有若干个，两个所述支撑板的顶部共同滑动设置有若干个与第一格栅板相配套使用的第二格栅板，所述第二格栅板、第一格栅板和处理箱之间设置有疏堵机构，所述疏堵机构和分隔板之间设置有刮除机构，所述疏堵机构和弧形导槽框之间设置有脱杂机构。

3、优选的，所述疏堵机构包括驱动电机，所述驱动电机通过支架固定设置于处理箱的前侧，所述驱动电机的输出轴通过联轴器固定连接有往复丝杠，且往复丝杠的一端贯穿并延伸至处理箱的内部，所述往复丝杠的表面且位于处理箱的前侧固定连接有第一齿轮，所述处理箱内腔的后侧通过轴承转动连接有旋转轴，且旋转轴的一端贯穿并延伸至处理箱的前侧，所述旋转轴的表面且位于处理箱的前侧固定连接有与第一齿轮相啮合的第二齿轮，所述旋转轴的表面固定连接有凸轮套，若干个所述第二格栅板的底部通过支架共同固定连接有与凸轮套相配套使用的u型框，所述第二格栅板的底部通过支架固定连接有若干个与第一格栅板相配套使用的第一疏堵插块，两个所述支撑板之间固定连接有若干个固定杆，所述固定杆的表面固定连接有若干个与第二格栅板相配套使用的第二疏堵插块。

4、优选的，所述刮除机构包括螺纹套，所述螺纹套螺纹连接于往复丝杠的表面，所述螺纹套的一侧通过支架固定连接有安装盒，所述安装盒的底部等距阵列固定连接有若干个与第一格栅板相配套使用的第一刮板，所述安装盒内腔的顶部等距阵列固定连接有若干个限位套筒，所述限位套筒的内部滑动连接有伸缩柱，所述伸缩柱和限位套筒之间固定连接有第一复位弹簧，所述伸缩柱的底部固定连接有与第二格栅板相配套使用的第二刮板，位于右侧所述分隔板的一侧开设有定位滑槽，所述定位滑槽的内部滑动连接有定位滑块，且定位滑块与安装盒相邻侧面固定连接。

5、优选的，所述脱杂机构包括转动轴，所述转动轴设置有两个，且两个转动轴均通过轴承分别转动设置于左侧分隔板一侧的前侧和后侧，所述转动轴的一端依次贯穿分隔板、弧形导槽框和处理箱并延伸至处理箱的外部，所述转动轴的表面且位于左侧分隔板的一侧固定连接有第三齿轮，所述转动轴的表面且位于弧形导槽框的内部固定连接有螺旋叶片，所述螺纹套的底部固定连接有安装板，所述安装板的前侧和后侧均滑动设置有齿压板，所述齿压板的一侧固定连接有滑板，位于左侧所述分隔板一侧的前侧和后侧均固定设置有与滑板相配套使用的导向斜板，所述处理箱的前侧和后侧均开设有与齿压板相适配的移动槽口。

6、优选的，所述安装板的前侧和后侧均通过支架固定连接有安装筒，所述安装筒的内部滑动连接有伸缩杆，且伸缩杆底端与齿压板顶部固定连接，所述伸缩杆和安装筒之间固定连接有第二复位弹簧，所述安装板前侧和后侧均开设有与齿压板相滑动适配的限位滑槽。

7、优选的，所述处理箱内腔的一侧开设有导向滑槽，所述导向滑槽的内部滑动连接有导向滑块，且导向滑块与相邻u型框的侧面固定连接。

8、优选的，两个所述支撑板的顶部均开设有与第二格栅板相滑动适配的活动槽口，所述第二格栅板的底部的前侧和后侧均固定连接有与活动槽口相配套使用的挡板。

9、优选的，所述处理箱的两侧分别连通有加药管和排放管，所述处理箱的一侧且位于加药管的顶部连通有布水管。

10、本发明还公开了一种生活污水快捷处理工艺，具体包括以下步骤：

11、s1、通过外置输送泵和布水管的传输配合，将生活废水输送至处理箱的内部，布水管在向处理箱内部分布污水时，会首先将污水分布于若干个第一格栅板和第二格栅板的顶部进行过滤；

12、s2、在布水管分布污水的同时启动驱动电机，驱动电机启动带动往复丝杠转动，往复丝杠带动第一齿轮转动，第一齿轮转动会与第二齿轮进行啮合，第二齿轮啮合转动后带动旋转轴进行旋转，旋转轴转动同步带动凸轮套转动，凸轮套转动过程中其凸边不断对u型框内腔的顶部和底部进行挤压，凸轮套挤压u型框内腔的顶部时，u型框会同步带动若干个第二格栅板上升，第二格栅板带动若干个第一疏堵插块上升，第一疏堵插块上升会与第一格栅板的滤孔吻合，凸轮套挤压u型框内腔的底部时，u型框相应带动若干个第二格栅板进行下降，第二格栅板下降促使若干个第一疏堵插块从第一格栅板的滤孔中撤出，第二格栅板在下降同时第二格栅板本身的滤孔会与第二疏堵插块相吻合，待第二格栅板再次上升后其滤孔会与第二疏堵插块分离；

13、s3、往复丝杠转动同时其表面的螺纹套相应会做前后往复运动，螺纹套移动带动安装盒，安装盒带动第一刮板和第二刮板在第一格栅板和第二格栅板的顶部进行前后刮拭清洁，其中第二格栅板在上下移动过程中第二刮板会依靠限位套筒、伸缩柱和第一复位弹簧之间的弹性配合，进而在前后刮拭的同时与第二格栅板活动高度始终相贴合，经第一刮板和第二刮板刮除后的杂质会分别集中在前后弧形导槽框内部的弧形槽内；

14、s4、螺纹套前后移动期间会同步带动安装板进行移动，安装板带动齿压板移动，齿压板带动滑板移动，滑板移动过程中会逐渐与导向斜板底面斜面接触，并通过挤压下滑促使齿压板下降至与第三齿轮齐平的啮合线，随着齿压板和滑板的继续移动，齿压板会持续对第三齿轮进行啮合转动，第三齿轮通过转动轴带动螺旋叶片旋转，螺旋叶片旋转会将集中在弧形导槽框内部的杂质向外脱除，随着齿压板和滑板继续移动滑板会与相邻导向斜板脱离挤压配合，并且齿压板通过第二复位弹簧的弹性复位同步将滑板上移至原有高度，齿压板上移会与第三齿轮脱离啮合，齿压板和滑板复位时，滑板会与导向斜板的顶部斜面挤压接触，促使齿压板和滑板返程时远离第三齿轮。

15、优选的，s4中处理箱一侧的前侧和后侧均开设有与弧形导槽框相配套使用的脱料口，且脱离口的侧面固定安装有脱料筒，脱料筒内径小于弧形导槽框，且其内径与弧形导槽框内径的交界处设有圆角。

16、本发明提供了一种生活污水快捷处理系统及其处理工艺。与现有的技术相比具备以下有益效果：

17、（1）该生活污水快捷处理系统及其处理工艺，通过在处理箱的内部设置疏堵机构、刮除机构和脱杂机构，使得处理箱在对污水处理时，能够通过疏堵机构、刮除机构和脱杂机构的同步协同配合，促使用于固液分离的第一格栅板和第二格栅板，其滤孔能够自动疏堵，以确保持续保持快捷处理污水效率，以及同步将第一格栅板和第二格栅板顶部截留和疏堵的杂质集中清理至前后两侧，为后续污水固液分离预留出有效过滤空间，以及同步自动将前后侧集中的杂质，同步沥水脱除至处理箱的外部，通过自动将杂质脱除外部，能够提高杂质清理的便捷性，减少人工的介入。

18、（2）该生活污水快捷处理系统及其处理工艺，通过支撑板的顶部开设活动槽口和在第二格栅板的底部固定设置与之相滑动适配的挡板，使得第二格栅板在上下移动疏堵的同时还能够同步带动挡板，来对活动槽口进行遮挡，通过对活动槽口阻挡能够避免杂质落入处理箱的内部。

19、（3）该生活污水快捷处理系统及其处理工艺，通过在第二刮板和安装盒之间设置限位套筒、伸缩柱和第一复位弹簧，使得第二刮板能够通过限位套筒、伸缩柱和第一复位弹簧的弹性滑动限位配合，来跟随第二格栅板实时上下移动，以便对动态第二格栅板进行杂质清理。

20、（4）该生活污水快捷处理系统及其处理工艺，通过在齿压板和第三齿轮之间设置滑板和导向斜板，使得齿压板和第三齿轮之间能够通过滑板和导向斜板导向挤压配合，促使齿压板和第三齿轮能够进行间歇单程啮合配合，通过第三齿轮带动转动轴和螺旋叶片间歇旋转，能够持续不断将弧形导槽框内部的杂质，集中脱除至处理箱的外部。
