一种可称重的智能调料盒的制作方法

厨房调料收纳盒的定制方法 #生活乐趣# #日常生活趣事# #家居生活趣闻# #居家生活实用技巧#

1.本实用新型属于智能厨房用具领域，尤其是一种可称重的智能调料盒。

背景技术：

2.随着社会的发展，人们对生活体验的要求越来越高，同时也对烹饪要求越来越高，厨房烹饪设备是人们生活中不可缺少的设备，因此，市场上已经出现了多种自动化烹饪设备，其中添加调料是一个重要的步骤。由于不同的人群对于烹饪中调料的使用量具有不同的需求，比如，盐是人体不可或缺的一种调料，但食用盐过多或过少都不利于身体健康，因此，统计调料的摄入量是有必要的。
3.目前市面上的普通调料盒，不能称量每次使用的调料重量，且手抓过的勺子丢进调料盒内会污染调料，不卫生。另外，现有的大型的智能调料盒，体积大，设有储料斗，可以自动提供需要的量，但成本高，居家使用不方便。
4.因此，如何提供一种简单便携且能自动测量每次使用量的智能调料盒，辅助控制调料的使用，成为厨房自动化领域亟待解决的一个重要问题。

技术实现要素：

5.本实用新型所解决的技术问题在于提供一种可称重的智能调料盒，能够实时显示舀出的调料重量，并可蓝牙连接外部设备上传数据。
6.实现本实用新型目的的技术解决方案为：
7.一种可称重的智能调料盒，包括盒盖、内盒和底座，内盒放置在底座上，内盒的两相对外侧壁设有凸筋，底座的相应内壁设有凹槽，所述凸筋与所述凹槽相匹配，防止倾斜时内盒脱离底座；底座的手柄上部设有轻触开关，所述轻触开关位于盒盖压柄的下方；盒盖盖合在内盒的上端开口处，且盒盖的内表面设有与内盒相匹配的硅胶圈；底座的内底面嵌装有称重模块，所述称重模块与放置在底座上的内盒相接触并称量出内盒的重量，底座内部安装有电路板、蓝牙soc芯片、mems加速度传感器芯片和电池，电路板、蓝牙soc芯片、mems加速度传感器芯片、电池均位于称重模块的下方，其中，蓝牙soc 芯片作为主控芯片用于获取、记录mems加速度传感器芯片、称重模块的测量数据并做相应的计算后输出或直接输出至外接蓝牙设备，mems加速度传感器芯片用于侦测调料盒的运动状态并输出；轻触开关、蓝牙soc芯片、称重模块、mems加速度传感器芯片均与电路板相连，轻触开关还与蓝牙soc芯片连接，蓝牙soc芯片还接有蓝牙天线；底座的一外侧面安装有液晶显示屏，电池与蓝牙soc芯片、称重模块、mems加速度传感器芯片、液晶显示屏均相连并提供工作电压。
8.进一步的，本实用新型的可称重的智能调料盒，还包括勺子，所述勺子的勺柄上套设有胶套，胶套内嵌有磁铁，所述磁铁与内嵌在内的铁片通过磁力相吸。
9.进一步的，本实用新型的可称重的智能调料盒，盒盖与底座之间通过销轴连接。
10.进一步的，本实用新型的可称重的智能调料盒，内盒是一体成型的透明亚克力敞口盒。
11.进一步的，本实用新型的可称重的智能调料盒，底座的底面与其内电池对应的位置装有电池仓盖，打开电池仓盖可更换电池。
12.本实用新型采用以上技术方案与现有技术相比，具有以下技术效果：
13.1、本实用新型的可称重的智能调料盒结构简单，使用方便，能够显示每次取出的调料重量；
14.2、本实用新型的可称重的智能调料盒能够通过蓝牙与外部蓝牙设备如手机等连接，并记录每次取出的调料重量；
15.3、本实用新型的可称重的智能调料盒通过mems加速度传感器芯片实现在使用时自动开机、静止时自动进入低功耗状态，方便且节能。
16.4、本实用新型的可称重的智能调料盒内可以磁性收纳勺子，方便卫生，避免手抓过的勺子污染到调料。
附图说明

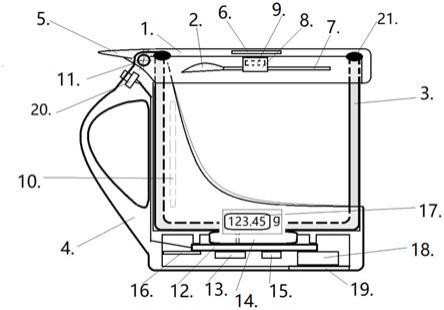

17.图1是本实用新型的可称重的智能调料盒的整体结构示意图。
18.图2是本实用新型的可称重的智能调料盒的电路连接示意图。
19.图3是本实用新型的可称重的智能调料盒的外观效果示意图。
20.附图标记含义：1：盒盖，2：勺子，3：内盒，4：底座，5：压柄，6：铁片，7：勺柄，8：胶套，9：磁铁，10：凸筋，11：销轴，12：电路板，13：蓝牙soc芯片，14：称重模块，15：mems加速度传感器芯片，16：蓝牙天线，17：液晶显示屏，18：电池， 19：电池仓盖，20：轻触开关，21：硅胶圈。
具体实施方式
21.下面详细描述本实用新型的实施方式，所述实施方式的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施方式是示例性的，仅用于解释本实用新型，而不能解释为对本实用新型的限制。
22.一种可称重的智能调料盒，包括盒盖1、内盒3和底座4，内盒3放置在底座4上，内盒3的两相对外侧壁设有凸筋10，底座4的相应内壁设有凹槽，所述凸筋10与所述凹槽相匹配，防止倾斜时内盒脱离底座；底座4的手柄上部设有轻触开关20，所述轻触开关20位于盒盖1压柄的下方；盒盖1盖合在内盒3的上端开口处，且盒盖1的内表面设有与内盒3相匹配的硅胶圈21；底座4的内底面嵌装有称重模块14，所述称重模块14与放置在底座4上的内盒3相接触并称量出内盒3的重量，底座4内部安装有电路板12、蓝牙soc芯片13、mems加速度传感器芯片15和电池18，电路板12、蓝牙soc 芯片13、mems加速度传感器芯片15、电池18均位于称重模块14的下方，其中，蓝牙 soc芯片13作为主控芯片用于获取、记录mems加速度传感器芯片15、称重模块14的测量数据并做相应的计算后输出或直接输出至外接蓝牙设备，mems加速度传感器芯片15用于侦测调料盒的运动状态并输出；轻触开关20、蓝牙soc芯片13、称重模块14、mems 加速度传感器芯片15均与电路板12相连，轻触开关20还与蓝牙soc芯片13连接，蓝牙soc芯片13还接有蓝牙天线16；底座4的一外侧面安装有液晶显示屏17，电池18 与蓝牙soc芯片13、称重模块14、mems加速度传感器芯片15、液晶显示屏17均相连并提供工作电压。
23.实施例1
24.一种可称重的智能调料盒，如图1所示，包括盒盖1、勺子2、内盒3和底座4。盒盖1上设有压柄5，盒盖1与底座4之间通过销轴11连接。盒盖1盖合在内盒3的上端开口处，且盒盖1的内表面设有与内盒3相匹配的硅胶圈21，起密封防潮作用。盒盖1 盖上时，盒盖1的内壁紧贴在内盒3顶部，在硅胶圈21的密封保护下环境湿气难以进入。内盒3放置在底座4上，底座4的手柄上部设有轻触开关20，所述轻触开关20位于压柄5的下方，轻触开关20通过导线连接到电路板12，与蓝牙soc芯片13电连接。
25.盒盖1盖上时，轻触开关20未按下，通过上拉电阻蓝牙soc芯片13连接轻触开关 20的引脚处于拉高状态，即电平上拉到电池18的电平，此时不称重，避免了盒盖1对称重结果的影响。当盒盖1开启到位时，压柄5压下轻触开关20，轻触开关20导通，通过上拉电阻蓝牙soc芯片13连接轻触开关20的引脚被拉低到地电平，蓝牙soc芯片 13此时认为盒盖1已经打开，则进行称重。
26.勺子2的勺柄7上套设有胶套8，胶套8内嵌有磁铁9，所述磁铁9与内嵌在1内的铁片6通过磁力相吸。如果勺子损坏或丢失，可以方便的在市面上购买带磁铁的胶套、普通勺子来组装，不会因为丢掉原装勺子而影响整体功能。
27.内盒3是一体成型的亚克力敞口盒，内盒3的两相对外侧壁设有凸筋10，底座4 的相应内壁设有凹槽，所述凸筋10与所述凹槽相匹配，防止倾斜时内盒脱离底座。
28.底座4的内底面嵌装有称重模块14，所述称重模块14与放置在底座4上的内盒3 相接触并称量出内盒3的重量。底座4内部安装有电路板12、蓝牙soc芯片13、mems 加速度传感器芯片15和电池18，电路板12、蓝牙soc芯片13、mems加速度传感器芯片15、电池18均位于称重模块14的下方。其中，蓝牙soc芯片13作为主控芯片用于获取、记录mems加速度传感器芯片15、称重模块14的测量数据并做相应的计算后输出或直接输出至外接蓝牙设备，mems加速度传感器芯片15用于侦测调料盒的运动状态并输出。蓝牙soc芯片13、称重模块14、mems加速度传感器芯片15均与电路板12相连，蓝牙soc芯片13还接有蓝牙天线16。底座4的一外侧面安装有液晶显示屏17，电池18 与蓝牙soc芯片13、称重模块14、mems加速度传感器芯片15、液晶显示屏17均相连并提供工作电压。底座4的底面与其内电池18对应的位置装有电池仓盖19，打开电池仓盖19可更换电池18。
29.本实施例中，蓝牙soc芯片13选用国产的bk3431q超低功耗蓝牙soc芯片，所述蓝牙soc芯片内部具有arm crotex m0内核和一定的存储空间，可以实现通讯、模数转换、存储和计算任务；mems加速度传感器芯片15选用市面上较为常用的意法半导体 lis3dhtr加速度传感器芯片；称重模块14选用常见的小量程压力传感器模块；液晶显示屏17选用常见的0.96英寸oled屏；轻触开关20选用不带锁定的按键开关，即按下时接通，松开后自动弹起复位；密封圈21选用经过fda认证的食品级硅胶材质密封圈。
30.本方案的可称重的智能调料盒能够实现智能开关机，同时使用时显示每次取出的调料质量；同时通过蓝牙soc芯片13可以将使用者的使用的盐或其他调料量上传到云端，如果配合手机等智能设备，可以统计一天、一周或一个月等的调料摄入量，并结合相关软件针对调料摄入量给出健康建议。
31.实施例2
32.本方案的可称重的智能调料盒的使用方式如下：
33.1、通电：打开电池仓盖19，安装电池18。
34.2、开机：拿起调料盒或轻轻敲击调料盒，内置的mems加速度传感器芯片15感应到震动，自动唤醒蓝牙soc芯片13，即实现自动开机，各部件开始正常工作。
35.3、打开盒盖1，压柄5压下轻触开关20，此时液晶显示屏17显示“000.00”g。取出勺子2，用勺子2舀出调料，此时液晶显示屏17显示被舀出的调料重量。
36.4、手机蓝牙连接到调料盒的蓝牙soc芯片13，调料盒的称量数据上传到手机中。
37.5、关机：调料盒静置一段时间后蓝牙soc芯片13通过mems传感器芯片15检测到调料盒静置超过了预设的时间，就会自动进入低功耗状态(深度休眠状态)，液晶显示屏17、蓝牙soc芯片13、称重模块14等关闭，只有mems传感器芯片15保持在超低功耗的侦测状态。低功耗状态一直保持直到mems传感器芯片15再次侦测到调料盒因被使用而引起的振动，从而唤醒蓝牙soc芯片13进入新的工作循环。
38.以上所述仅是本实用新型的部分实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进应视为本实用新型的保护范围。
