一种市政园林用双腔隐藏式垃圾桶的制作方法

在厨房水槽下方藏了一只隐藏式垃圾桶。 #生活乐趣# #日常生活趣事# #家居生活趣闻# #家居生活幽默故事#

本发明属于垃圾处理、垃圾桶结构技术领域，更具体地说，特别涉及一种市政园林用双腔隐藏式垃圾桶。

背景技术：

园林公共垃圾桶的作用主要在于收集市民在活动过程中产生的垃圾，方便清洁工对垃圾的清理工作，维护园林卫生质量，避免环境遭受污染，确保生态良性循环。

由于园林环境的特殊性，我们在设计垃圾桶时，需要统筹考虑其功能性、实用性，公开号为CN206720041U的中国专利公开了一种园林环保垃圾桶，其技术方案要点是包括架体，架体上设有可回收垃圾箱与不可回收垃圾箱，架体上在可回收垃圾箱与不可回收垃圾箱的上部设有分隔板，分隔板上开设有方便投掷垃圾的投掷口，分隔板上沿竖直方向上延伸设有用于笼罩可回收垃圾箱与不可回收垃圾箱的拱形伞，拱形伞是延伸于分隔板上方设置的，能将垃圾桶上方完全笼罩，并在分隔板上设置投掷口，本申请解决了现有技术中需要人们弯下身子，从垃圾桶的侧向投入垃圾的缺陷，人们需要投掷垃圾时，走到该垃圾桶旁边，向投掷口内扔弃垃圾即可，提高了垃圾桶的使用方便性。

基于上述，发明人发现，现有的园林用垃圾桶在使用时，由于其空间较小，在人流量较大的园林内很容易填满，需要工人频繁清理，人工成本较高，而如果设置较大的垃圾桶，则会占用较大的地上空间，与园林环境显得格格不入，影响人们对园林环境的欣赏。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种市政园林用双腔隐藏式垃圾桶，以期达到更具有更加实用价值性的目的。

技术实现要素：

为了解决上述技术问题，本发明提供一种市政园林用双腔隐藏式垃圾桶，以解决现有的园林用垃圾桶在使用时，由于其空间较小，在人流量较大的园林内很容易填满，需要工人频繁清理，人工成本较高，而如果设置较大的垃圾桶，则会占用较大的地上空间，与园林环境显得格格不入，影响人们对园林环境的欣赏的问题。

本发明市政园林用双腔隐藏式垃圾桶的目的与功效，由以下具体技术手段所达成：

一种市政园林用双腔隐藏式垃圾桶，包括地上桶，投掷孔，封闭盖，光伏控制箱，PLC控制器，红外传感器，遮板，光伏电池板，隔板，第一漏孔，盖板，第二漏孔，通孔，别杆，地下桶，滚轮，推拉手柄，翻盖，翻盖手柄，承接孔，底座，轨道，电动缸和立柱；所述地上桶固定安装于盖板的顶部；所述地上桶的内部通过隔板分隔形成两处通道，且该两处通道的顶部对应设置有投掷孔；所述投掷孔上铰接有封闭盖；所述地上桶的顶部背侧安装有遮板，并于遮板的顶部安装有光伏电池板；所述地上桶的顶部，于遮板的底部设有光伏控制箱；所述PLC控制器安装于光伏控制箱的一侧；所述光伏控制箱的前侧，对应于投掷孔安装有红外传感器，且红外传感器与PLC控制器电性连接；所述盖板上对应于第一漏孔开设有两处第二漏孔；所述盖板的左右两侧开设有两处通孔，并于通孔上插设有两处别杆；所述盖板盖设于地面上；所述盖板的底部四角处，于基坑中安装有四处电动缸；所述盖板的底部通过立柱连接有底座；所述底座上开设有两条轨道；所述地下桶的底部对应于轨道安装有四处滚轮。

进一步的，所述地上桶和地下桶均为双腔式结构。

进一步的，所述光伏控制箱内包含有光伏控制器、蓄电池与逆变器。

进一步的，所述地下桶通过滚轮设置于轨道上。

进一步的，所述投掷孔倾斜设置，投掷孔凸出于地上桶的表面设置。

进一步的，所述地下桶的顶部铰接有翻盖，并于翻盖上安装有一处翻盖手柄，翻盖上对应于第二漏孔设有承接孔。

进一步的，所述别杆在垂直位置上位于地下桶的外侧壁上。

进一步的，所述地下桶的外侧面上安装有一处推拉手柄。

与现有技术相比，本发明具有如下有益效果：

本发明的垃圾桶分为地上和地下两部分，地上部分用于引导用户投放垃圾，体积设置较小，而地下部分用于储存垃圾，体积较大，因为设置在地下，在地面上观察不到，不会影响游客对园林环境的欣赏。

本发明的地下桶在垃圾累积到量后，可通过电动缸举升到地面以上，地下桶可拆卸的安装在底座上，将地下桶拆下即可对垃圾进行完全清理，使用方便快捷，可大大延长垃圾的清理频率，降低人工成本。

附图说明

图1是本发明结构示意图。

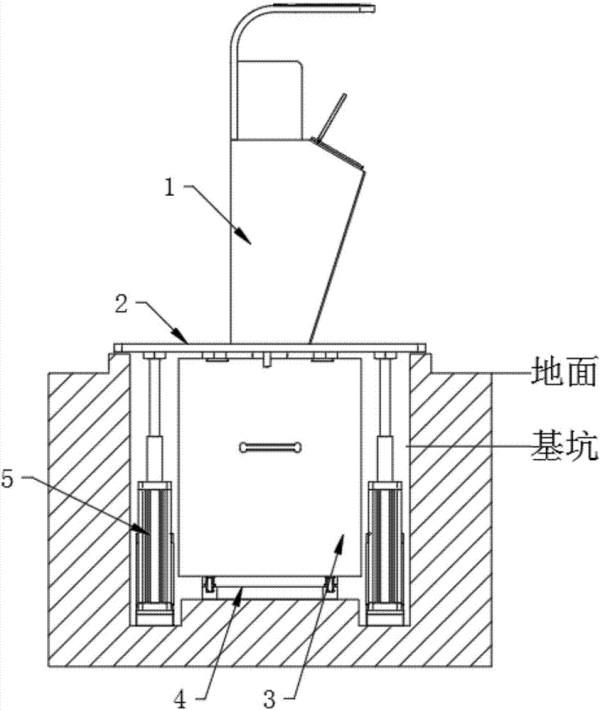

图2是本发明的侧视安装结构示意图。

图3是底座与盖板的连接结构示意图。

图4是底座与地下桶的分解结构示意图。

图5是地下桶结构示意图。

图6是地上桶结构示意图。

图7是地上桶的内部结构示意图。

图中，部件名称与附图编号的对应关系为：

地上桶-1，投掷孔-101，封闭盖-102，光伏控制箱-103，PLC控制器-104，红外传感器-105，遮板-106，光伏电池板-107，隔板-108，第一漏孔-109，盖板-2，第二漏孔-201，通孔-202，别杆-203，地下桶-3，滚轮-301，推拉手柄-302，翻盖-303，翻盖手柄-304，承接孔-305，底座-4，轨道-401，电动缸-5，立柱-6。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图7所示：

本发明提供一种市政园林用双腔隐藏式垃圾桶，包括地上桶1，投掷孔101，封闭盖102，光伏控制箱103，PLC控制器104，红外传感器105，遮板106，光伏电池板107，隔板108，第一漏孔109，盖板2，第二漏孔201，通孔202，别杆203，地下桶3，滚轮301，推拉手柄302，翻盖303，翻盖手柄304，承接孔305，底座4，轨道401，电动缸5和立柱6；所述地上桶1固定安装于盖板2的顶部；所述地上桶1的内部通过隔板108分隔形成两处通道，且该两处通道的顶部对应设置有投掷孔101；所述投掷孔101上铰接有封闭盖102；所述地上桶1的顶部背侧安装有遮板106，并于遮板106的顶部安装有光伏电池板107；所述地上桶1的顶部，于遮板106的底部设有光伏控制箱103；所述PLC控制器104安装于光伏控制箱103的一侧；所述光伏控制箱103的前侧，对应于投掷孔101安装有红外传感器105，且红外传感器105与PLC控制器104电性连接；所述盖板2上对应于第一漏孔109开设有两处第二漏孔201；所述盖板2的左右两侧开设有两处通孔202，并于通孔202上插设有两处别杆203；所述盖板2盖设于地面上；所述盖板2的底部四角处，于基坑中安装有四处电动缸5；所述盖板2的底部通过立柱6连接有底座4；所述底座4上开设有两条轨道401；所述地下桶3的底部对应于轨道4安装有四处滚轮301。

其中，所述地上桶1和地下桶3均为双腔式结构，分别对应为可回收垃圾和不可回收垃圾，对垃圾进行分类处理。

其中，所述光伏控制箱103内包含有光伏控制器、蓄电池与逆变器，光伏电池板107将光能进行吸收后转换为电能存储到蓄电池内，通过光伏控制器与逆变器作用将该电能进行输出对电动缸5进行辅助供能。

其中，所述地下桶3通过滚轮301设置于轨道401上，地下桶3可相对于轨道401进行拆卸，并同通过滚轮301进行运送，方便将地下桶3中累积的垃圾进行处理。

其中，所述投掷孔101倾斜设置，投掷孔101凸出于地上桶1的表面设置，并且扣设于投掷孔101上的封闭盖102呈包覆式结构设置于投掷孔101顶部，具有防水作用，避免雨水通过投掷孔101进入到地上桶1的内部。

其中，所述地下桶3的顶部铰接有翻盖303，并于翻盖303上安装有一处翻盖手柄304，翻盖303上对应于第二漏孔201设有承接孔305，将翻盖303掀开后，便于将累积在地下桶3中的垃圾倒出。

其中，所述别杆203在垂直位置上位于地下桶3的外侧壁上，别杆203对地下桶3具有限位作用，使地下桶3上的承接孔305可准确对准第二漏孔201，确保垃圾被准确投放。

其中，所述地下桶3的外侧面上安装有一处推拉手柄302，通过推拉手柄302推动地下桶3，便于对地下桶3的操作及运输。

本实施例的具体使用方式与作用：

本发明安装于基坑上，其盖板2盖设于地面上，仅地上桶1部分可视，而体积较大的地下桶3部分在地上观察不到，因此可设置较大的地下桶3，减少地上空间的占用，投放垃圾时，用户根据垃圾是否可回收，选择合适的投掷孔101，人手遮挡住红外传感器105，红外传感器105将信号传递到PLC控制器104，PLC控制器104控制封闭盖102的启闭机构(关于启闭机构的原理及安装结构均为现有成熟技术，本发明不再赘述)，将封闭盖102打开，投放垃圾后，PLC控制器104控制封闭盖102在设定时间(例如5秒钟)到达后自动关闭，垃圾在进入地上桶1后，依次经过第一漏孔109、第二漏孔201和承接孔305，最后落入地下桶3中，当地下桶3中的垃圾累积到量需要清理时，通过PLC控制器104控制电动缸5将地下桶3部分举升出地面，拔掉别杆203，即可通过推拉手柄302将地下桶3拉出底座4，通过地下桶3底部的滚轮301将地下桶3运送到垃圾集中点后，掀开翻盖303将垃圾倒出即可。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
