1.本实用新型主要涉及图纸支架的技术领域，具体为一种建筑施工用图纸支架。

背景技术：

2.我们生活中充满各种各样建筑物，大到桥梁，水坝，小到民宅，这些建筑物在施工前都会有专业的绘图员利用软件对建筑物的外貌，结构，布线等多个部位进行绘图，也就是施工图。在施工时，工人需通过施工图纸对施工过程中的错误进行纠正。因此，如何固定图纸和高效的查看施工图纸成了施工时必要的一件事。
3.目前市场上用于固定图纸的装置是通常为支架，例如申请号为201721295143.5的专利，该专利包括支架顶座、支架底座、图纸固定底板、金属板、防护盖和储笔盒，所述支架顶顶座上端一侧开设有凹槽，且凹槽内通过第一销钉连接有图纸固定板，所述图纸固定板一侧安装有金属板，所述金属板外侧的图纸固定底板通过第二销钉安装有防护盖，该图纸固定支架虽然能够有效的对图纸进行固定和保护，但是当需对图纸需要移动或转向时，非常的不方便，因此需要对现有的图纸固定支架进行改进。

技术实现要素：

4.本实用新型主要提供了一种建筑施工用图纸支架，用以解决上述背景技术中提出的技术问题。
5.本实用新型解决上述技术问题采用的技术方案为：
6.一种建筑施工用图纸支架，包括支架顶座、升降装置和底座，所述升降装置顶部设有升降杆，所述升降杆从上到下依次开设有七个限位槽，且所述升降装置底部设有支撑杆，所述支撑杆内部开设有滑槽，所述滑槽与所述升降杆滑动连接，且所述支撑杆外壁设置有两个圆孔，且所述支撑杆一端设置有插销，所述插销一段固定连接有插杆，远离所述插杆的一端安装有螺纹把手，且所述支撑杆底部固定接连有第一齿轮，且所述底座内部固定安装有承垂直放置的驱动电机，所述驱动电机顶部连接有传动轴，所述传动轴固定连接有第二齿轮，所述第二齿轮与所述第一齿轮承啮合连接，且所述底座底部固定连接有滚珠轴承，所述滚珠轴承与所述支撑杆转动连接。
7.优选的，所述支架顶座设有支架顶板，所述支架顶板一端滑动连接有延伸板，所述延伸板一端安装有拉绳。
8.优选的，所述支架顶板一侧通过铰链部件转动连接有支架底板，所述支架底板内开设有置物板，所述置物板内开设有放置槽，所述放置槽内摆放有圆磁吸盘，且所述置物板一侧开设有储笔槽。
9.优选的，所述支架顶板顶部设有两个磁铁块，且所述支架底板一端设置有两个磁性软垫。
10.优选的，所述升降杆顶部设置有托盘，所述托盘焊接固与所述支架底板焊接固定。
11.优选的，所述驱动电机连接有储蓄电源，所述储蓄电源一端设有接线孔。
12.优选的，所述底座底部设置有四个滚轮。
13.与现有技术相比，本实用新型的有益效果为：
14.其一：本实用新型操作简单，使用方便，通过对底座内部的储蓄电源进行充电，在使用时通过遥控器控制驱动电机带动传动轴转动，从而带动与他相连接的第二齿轮转动，通过第二齿轮的转动来带动与其啮合连接的第一齿轮转动，通过第一齿轮左右转动带动支撑杆转动，因第二支架连接固定连接有第一支架，通过第一支架顶部的托盘，带动完成整个支架顶座完成旋转，通过遥控还可改变旋转方向。
15.其二:支架底板内分别设置有置物板、放置槽和储储笔槽，置物板面积较大，可实现在使用此支架时候放置讲解图纸时用的笔记本，指向棍等辅助用品，通过放置在放置槽的圆磁吸盘，可将图纸牢牢的粘在金属材料制成的支架顶板上，保证图纸不会掉落，对保护图纸起到重要作用，储笔槽为凹型槽，可以放置一些记号笔和铅笔等物品。
16.以下将结合附图与具体的实施例对本实用新型进行详细的解释说明。
附图说明

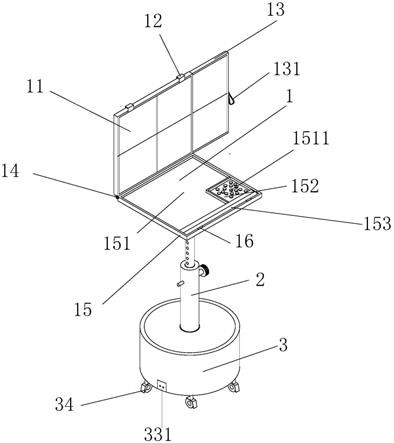

17.图1为本实用新型的一种建筑施工用图纸支架结构示意图；
18.图2为本实用新型的一种建筑施工用图纸支架升降装置与底座的结构示意图；
19.图3为本实用新型的附图2中a区的放大图；
20.图中：1、支架顶座；11、支架顶板；12、磁铁块；13、延伸板；131、拉绳；14、铰链部件；15、支架底板；151、置物板；1511、圆磁吸盘；152、放置槽；153、储笔槽；16、磁性软垫；2、升降装置；21、托盘；22、升降杆；221、限位槽；23、插销；231、插杆；232、螺纹把手；3、底座；31、支撑杆；311、第一齿轮；312、圆孔；313、滑槽；314、滚珠轴承；32、驱动电机；321、传动轴；322、第二齿轮；33、储蓄电源；331、接线孔；34、滚轮；
具体实施方式
21.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更加全面的描述，附图中给出了本实用新型的若杆实施例，但是本实用新型可以通过不同的形式来实现，并不限于文本所描述的实施例，相反的，提供这些实施例是为了使对本实用新型公开的内容更加透彻全面。
22.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上也可以存在居中的元件，当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件，本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
23.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常连接的含义相同，本文中在本实用新型的说明书中所使用的术语知识为了描述具体的实施例的目的，不是旨在于限制本实用新型，本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
24.请着重参照附图1-3，一种建筑施工用图纸支架，包括支架顶座1、升降装置2和底座3，所述升降装置2顶部设有升降杆22，所述升降杆22上开有七个限位槽221，且所述升降装置2底部设有支撑杆31，所述支撑杆31内部开设有滑槽313，所述滑槽313与所述升降杆22
滑动连接，且所述支撑杆31外壁设置有两个圆孔312，且所述支撑杆31一端设置有插销23，所述插销23一段固定连接有插杆231，远离所述插杆231的一端安装有螺纹把手232，且所述支撑杆31底部固定接连有第一齿轮311，且所述底座3内部固定安装有承垂直放置的驱动电机32，所述驱动电机32顶部连接有传动轴321，所述传动轴321固定连接有第二齿轮322，所述第二齿轮322与所述第一齿轮311承啮合连接，且所述底座3底部固定连接有滚珠轴承314，所述滚珠轴承314与所述支撑杆31转动连接，所述支架顶板11一侧通过铰链部件14转动连接有支架底板15，所述支架底板15内开设有置物板151，所述置物板151内开设有放置槽152，所述放置槽152内摆放有圆磁吸盘1511，且所述置物板151一侧开设有储笔槽153，在本实施例中，通过插销23、限位槽221、支撑杆上的圆孔312和滑槽可对升降杆22进行调节固定，方便对对图纸的使用，提高图纸支架的实用性。
25.请着重参照附图1，所述支架顶座1设有支架顶板11，所述支架顶板11一端滑动连接有延伸板13，所述延伸板13一端安装有拉绳131。在本实例中，通过拉绳131可将延伸板13拉出，配合支架顶板11来适应纸张不同大小的图纸，提高图纸支架的实用性。
26.请着重参照附图1，所述支架顶板11顶部设有两个磁铁块12，且所述支架底板15一端设置有两个磁性软垫16，在本实例中，通过将磁铁快12和磁性软垫16磁性连接后，可对支架顶座完成闭合，减少支架所占面积。
27.请着重参照附图2，所述升降杆22顶部设置有托盘21，所述托盘21焊接固与所述支架底板15焊接固定。在本实例案件中，通过托盘21可扩大升降装置2于支架顶座15的受力面积，有效的保证了支架顶座1的稳定。
28.请着重参照附图1和2，且所述底座3底部设置有四个滚轮34。在本实例中，通过滚轮34，可对支架整体进行位移和摆放。
29.本实用新型的具体操作方式如下：
30.当需要使用这种建筑施工用图纸支架时候，现将支架整体通过滚轮34推到需要摆放的位置上，将升降杆22调节到到需要的高度，插入插销23使用插杆231同时穿插限位槽221和圆孔312，对升降杆22进行固定，然后打开支架顶板11同时拉动拉绳131调节延伸板13伸出的长度，保证能够将图纸完全覆盖在支架顶板上，然后通过圆磁吸盘1511进行图纸的固定，将不方便拿在手上的东西放置在置物板151或储笔槽153中，最后通过控制器控制驱动电机32的转动带动支架顶板11转动来使用施工图纸，若需要移动时候，可通过滚轮34推动支架整体进行移动。
31.上述结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的这种非实质改进，或未经改进将本实用新型的构思和技术方案直接应用于其他场合的，均在本实用新型的保护范围之内。
