一种墙壁磁力底座置物装置的制作方法

卫生间墙壁安装磁性置物架，方便挂毛巾和牙刷 #生活技巧# #居家生活技巧# #收纳整理建议# #卫生间收纳窍门#

本实用新型涉及家庭墙壁装修用品，具体涉及一种墙壁磁力底座置物装置。

背景技术：

目前在墙壁表面放置物品，一般是用吸盘吸附的方法，但当吸盘漏气时吸盘就会突然掉落导致意外事故；现有技术的挂钩及置物架都有很明显的清洁死角，要拆卸下来清洁又很费功夫。

技术实现要素：

本实用新型的目的是提供一种墙壁磁力底座置物装置，使用一种墙壁磁力底座置物装置就能解决上面的技术问题，还能使厨房外观更美观、更清洁。

本实用新型为解决上述技术问题所采用的技术方案是：

一种墙壁磁力底座置物装置，包括磁铁、磁铁金属外壳、磁铁底座、钉、墙壁置物件底座，其特征在于：所述的磁铁金属外壳为不带磁性的金属，所述的墙壁置物件底座为带磁性的金属，所述的磁铁底座为铁片，所述的磁铁、磁铁底座由钉固定在墙面上，所述的磁铁金属外壳扣在所述的磁铁底座上，所述的墙壁置物件底座包覆吸附在所述的磁铁金属外壳上，所述的墙壁置物件底座上装设挂钩、装设置物架；磁铁金属外壳包覆磁铁可使磁铁和钉不暴露在外表，使装置更清洁美观、磁铁不易碰碎，磁铁金属外壳为不带磁性的金属这样磁铁的磁力不会被带磁的金属削弱，墙壁置物件底座为带磁性的金属这样墙壁置物件底座就能被磁铁吸附在磁铁金属外壳上，磁铁底座为铁片这样就能增强磁铁另一端的磁力，墙壁置物件底座包覆吸附在磁铁金属外壳上这样墙壁置物件底座不但能获得磁铁的磁力吸附还能获得磁铁金属外壳抵抗其重量向上的支撑力，这使一种墙壁磁力底座置物装置能更可靠更安全地在墙壁上支托物品。

作为第一种技术方案的改进，所述的磁铁金属外壳底部平面对称的两端处设置向内凸出的平面，所述的磁铁底座铁片两端翘起与底部平面间形成契形空间，磁铁金属外壳底部平面对称的两端处设置向内凸出的平面旋转后能契入磁铁底座铁片两端翘起与底部平面间形成的契形空间；这样磁铁金属外壳在墙上盖住磁铁后旋转就能很契合地扣住磁铁。

作为第一种技术方案的改进，所述的墙壁置物件底座的底部设置坑槽，坑槽的厚度与磁铁金属外壳的高度配合，坑槽的宽度与磁铁金属外壳的外围尺寸配合，墙壁置物件底座底部设置的坑槽在墙壁置物件底座下部设置缺口；这样能使墙壁置物件底座与磁铁间的配合更完美，当选用强力磁铁墙壁置物件底座难以拔离墙面时，可以将墙壁置物件底座向上推离磁力区。

本实用新型由于采取以上设计，使其得到比现有技术更好的技术效果，能解决现有技术不能解决的技术问题：

1、简洁几何形状的磁铁金属外壳包覆磁铁使装置更清洁、美观，墙壁置物件底座包覆吸附在磁铁金属外壳上，使墙壁置物件底座不但能获得磁铁的磁力吸附还能获得磁铁金属外壳抵抗其重量向上的支撑力，这使一种墙壁磁力底座置物装置能更可靠更安全地在墙壁上支托物品。

2、墙壁置物件底座与磁铁金属外壳间精确配合，除了使装置更显高档豪华外，还具备现有技术所不具备的技术能力：向上推动墙壁置物件底座就能轻易地卸下墙壁挂钩和墙壁置物架，使厨房清洁无死角，对厨房清洁是个颠覆性的创新。

附图说明

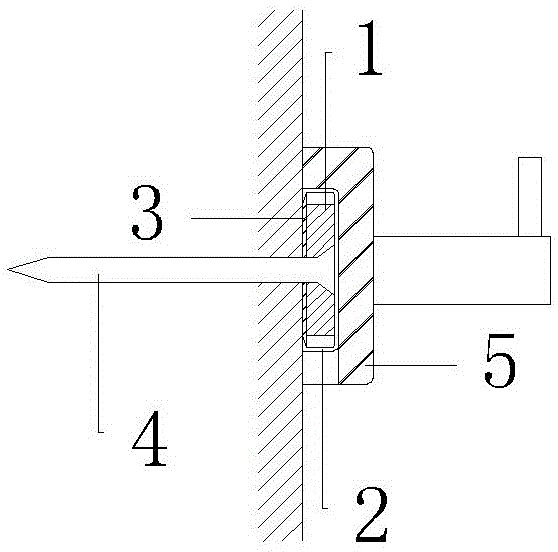

图1是本实用新型提出的示意图。

图2是本实用新型磁铁、磁铁金属外壳、磁铁底座、钉组成结构的剖视图。图3是本实用新型磁铁、磁铁金属外壳、磁铁底座、钉组成结构的底部平面图。

具体实施方式

下面将结合本实用新型实施例中的图1、图2、图3对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的优化实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、图2、图3所示，本实用新型包括磁铁1、磁铁金属外壳2、磁铁底座3、钉4、墙壁置物件底座5，磁铁1采用钕铁硼磁铁1，磁铁金属外壳2采,304不锈钢，磁铁底座3采用普通铁片，钉4采用普通螺丝钉，墙壁置物件底座5采用410不锈钢，磁铁1、磁铁底座3由钉4固定在墙面上，磁铁金属外壳2旋扣在磁铁底座3上，墙壁置物件底座5包覆吸附在所述的磁铁金属外壳2上，墙壁置物件底座5上装设挂钩、装设置物架。在墙壁置物件底座5的底部设置坑槽，坑槽的厚度与磁铁金属外壳2的高度配合，坑槽的宽度与磁铁金属外壳2的外围尺寸配合，墙壁置物件底座5底部设置的坑槽在墙壁置物件底座5下部设置缺口。墙壁置物件底座5包覆吸附在磁铁金属外壳3上这样墙壁置物件底座5不但能获得磁铁1的吸附磁力还能获得磁铁金属外壳2抵抗其重量向上的支撑力，这使本墙壁置物装置能更可靠更安全地在墙壁上支托物品。墙壁置物件底座5与磁铁金属外壳2间的精确配合，使墙壁置物件底座5磁铁更近获得更大的吸附磁力，同时可以轻易地将墙壁置物件底座5向上推离磁力区。
