一种调料瓶收纳支架的制作方法

用厨房调料瓶制作桌面收纳架 #生活乐趣# #日常生活趣事# #日常生活小妙招# #手工DIY生活用品#

1.本实用新型涉及厨房用具技术领域，尤其涉及一种调料瓶收纳支架。

背景技术：

2.日常生活中，烹饪时往往会用到各种各样的调料，一般情况下，调料均是放置在出厂时已经包装好的调料瓶中，为了烹饪需要和取用便利，各种调料瓶则放置在厨房的工作台面上，如此就不可避免的导致各种调料瓶的放置会显得杂乱，不仅影响美观，而且容易被碰倒，寻找特定的调料也不方便。

技术实现要素：

3.(一)要解决的技术问题
4.鉴于现有技术的上述缺点、不足，本实用新型提供一种调料瓶收纳支架，其解决了调料瓶放置杂乱、影响美观的技术问题。
5.(二)技术方案
6.为了达到上述目的，本实用新型采用的主要技术方案包括：
7.本实用新型实施例提供一种调料瓶收纳支架，包括支撑架以及设置于所述支撑架上端的支撑面板，所述支撑架与支撑面板之间设置有连接架，所述支撑面板的上端面向内凹设有放置槽，所述放置槽相邻处设置有标识区，所述支撑面板的下端设置有放置区，所述放置区外侧设置有限位块，所述支撑架两侧还设置有挂钩。
8.优选地，所述支撑面板呈倾斜状态，其倾斜角度为20
°
～45
°
。
9.优选地，所述放置槽整体呈圆形，其数量为4个，且两两相对设置。
10.优选地，所述支撑面板的上端还设置有挂环，所述挂环连接有挂板。
11.优选地，所述支撑架包括横梁架和纵向支架，所述横梁架与纵向支架呈井字型结构。
12.优选地，所述横梁架的两端设置有一限位孔，所述限位孔连接有限位钉，所述限位钉呈t字型结构。
13.优选地，所述纵向支架的两侧设置有挂钩。
14.优选地，所述限位钉的端部设置有胶粘贴。
15.(三)有益效果
16.本实用新型的有益效果是：本实用新型的调料瓶收纳支架，通过将调料瓶集中收集到收纳架上，同时在调料瓶的旁边设置标识区，标明调料种类，本收纳架不仅可以放置于厨房台面上，并且可以将其悬挂在墙体上，其自带的挂钩还可以用于悬挂抹布、锅铲等工具。
附图说明

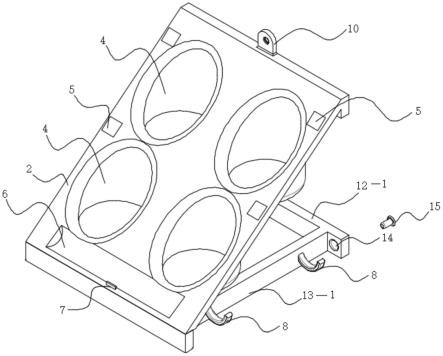

17.图1为本实用新型实施例中的整体结构主视图；
18.图2为本实用新型实施例中的整体结构爆炸图。
19.【附图标记说明】
20.1、支撑架；2、支撑面板；3、连接架；4、放置槽；5、标识区；6、放置区；7、限位块；8、挂钩；9、螺钉；10、挂环；11、挂板；12、横梁架；13、纵向支架；14、限位孔；15、限位钉；16、胶粘贴。
具体实施方式
21.为了更好的理解上述技术方案，下面将参照附图更详细地描述本实用新型的示例性实施例。虽然附图中显示了本实用新型的示例性实施例，然而应当理解，可以以各种形式实现本实用新型而不应被这里阐述的实施例所限制。相反，提供这些实施例是为了能够更清楚、透彻地理解本实用新型，并且能够将本实用新型的范围完整的传达给本领域的技术人员。
22.请参阅图1至图2，本实用新型提供了一种调料瓶收纳支架，包括支撑架1以及设置于支撑架1上端的支撑面板2，支撑架1与支撑面板2之间设置有连接架3，支撑面板2的上端面向内凹设有放置槽4，通过该放置槽4可以放置盐、味精和糖等调料的瓶体，放置槽4相邻处设置有标识区5，在标识区5可以贴上相关调料的名称，可以迅速判断调料的种类，支撑面板2的下端设置有放置区6，在放置区6可放置用于取用调料专用的调料勺，放置区6外侧设置有限位块7，防止调料勺跌落，支撑架1两侧还设置有挂钩8，其自带的挂钩8还可以用于悬挂抹布、锅铲等工具，以便于取用。
23.在本公开实施例中，支撑面板2呈倾斜状态，其倾斜角度为20
°
～45
°
，通过该角度的设置，可以将放置于上面的调料瓶形成一个高度差的摆放，可以很容易的观察和取用所需要的调料。
24.在本公开实施例中，放置槽4整体呈圆形，其数量为4个，且两两相对设置，并且在设计生产的过程中，还可以根据需要增加相应的数量，以满足消费者的日常需求。
25.在本公开实施例中，支撑面板2的上端还设置有挂环10，挂环10通过螺钉9固定的方式连接挂板11，该挂板11可通过粘接或螺接的方式固定于墙体。
26.在本公开实施例中，支撑架1包括横梁架12和纵向支架13，横梁架12与纵向支架13呈井字型结构，以满足整体结构的支撑。
27.在本公开实施例中，横梁架12的两端设置有一限位孔14，限位孔14连接有限位钉15，在本实施例中，限位钉15呈t字型结构。
28.在本公开实施例中，纵向支架13的两侧设置有挂钩8，此挂钩8的数量为4个，分别两两分布于支撑架1两侧的纵向支架13的外侧。
29.在本公开实施例中，限位钉15的端部设置有胶粘贴16，以便于在安装收纳架时，更加方便的安装。
30.综上所述，通过将调料瓶集中收集到收纳架上，同时在调料瓶的旁边设置标识区，标明调料种类，本收纳架不仅可以放置于厨房台面上，并且可以将其悬挂在墙体上，其自带的挂钩还可以用于悬挂抹布、锅铲等工具。
31.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是
机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连；可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
32.尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行改动、修改、替换和变型。

技术特征：
1.一种调料瓶收纳支架，包括支撑架(1)以及设置于所述支撑架(1)上端的支撑面板(2)，其特征在于：所述支撑架(1)与支撑面板(2)之间设置有连接架(3)，所述支撑面板(2)的上端面向内凹设有放置槽(4)，所述放置槽(4)相邻处设置有标识区(5)，所述支撑面板(2)的下端设置有放置区(6)，所述放置区(6)外侧设置有限位块(7)，所述支撑架(1)两侧还设置有挂钩(8)。2.如权利要求1所述的调料瓶收纳支架，其特征在于：所述支撑面板(2)呈倾斜状态，其倾斜角度为20
°
～45
°
。3.如权利要求1所述的调料瓶收纳支架，其特征在于：所述放置槽(4)整体呈圆形，其数量为4个，且两两相对设置。4.如权利要求1所述的调料瓶收纳支架，其特征在于：所述支撑面板(2)的上端还设置有挂环(10)，所述挂环(10)连接有挂板(11)。5.如权利要求1所述的调料瓶收纳支架，其特征在于：所述支撑架(1)包括横梁架(12)和纵向支架(13)，所述横梁架(12)与纵向支架(13)呈井字型结构。6.如权利要求5所述的调料瓶收纳支架，其特征在于：所述横梁架(12)的两端设置有一限位孔(14)，所述限位孔(14)连接有限位钉(15)，所述限位钉(15)呈t字型结构。7.如权利要求5所述的调料瓶收纳支架，其特征在于：所述纵向支架(13)的两侧设置有挂钩(8)。8.如权利要求6所述的调料瓶收纳支架，其特征在于：所述限位钉(15)的端部设置有胶粘贴(16)。

技术总结
本实用新型涉及一种调料瓶收纳支架，包括支撑架以及设置于所述支撑架上端的支撑面板，所述支撑架与支撑面板之间设置有连接架，所述支撑面板的上端面向内凹设有放置槽，所述放置槽相邻处设置有标识区，所述支撑面板的下端设置有放置区，所述放置区外侧设置有限位块，所述支撑架两侧还设置有挂钩，其有益效果是，通过将调料瓶集中收集到收纳架上，同时在调料瓶的旁边设置标识区，标明调料种类，本收纳架不仅可以放置于厨房台面上，并且可以将其悬挂在墙体上，其自带的挂钩还可以用于悬挂抹布、锅铲等工具。铲等工具。铲等工具。

技术研发人员：李艳
受保护的技术使用者：李艳
技术研发日：2022.08.08
技术公布日：2023/1/12
