一种智能马桶的高效负离子除臭装置的制作方法

在马桶边缘放置除臭球，能有效去除异味。 #生活知识# #家庭维修常识# #马桶维修小窍门#

本实用新型涉及马桶的技术领域，特指一种用于智能马桶，通过负离子高效消除智能马桶内及其周边空气中异味的除臭装置。

背景技术：

马桶也叫座便器，是大小便用的有盖的桶，它解决了人自身吃喝拉撒的进出问题。随着科技的发展，还出现了许多新奇的品种，根据马桶盖的配套方式，还可分为普通马桶和智能马桶。

智能马桶起初用于医疗和老年保健，洁身功能可有效减少所有人群的肛门疾病以及女性下身部位的细菌感染，大大减少妇科疾病和肛肠类疾病的患病率。按摩功能不同强度的水势重复作用于净洗部位，促进血液循环，预防相关疾病，尤其对便秘患者来说，具有促进通便的作用。如今，智能马桶拥有许多特别的功能，如臀部清净、下身清净、移动清净、坐圈保温、暖风烘干、自动除臭、静音落座等等。最方便的是，除了可以通过按钮面板来进行操作，还专门设有遥控装置以实现这些功能，消费者在使用的时候，只要手握遥控器轻轻一按，所有功能都可轻松实现，为人们生活带来了方便。

然而，马桶只要是使用一段时间后就会有异味，而且是味道很重，感觉怎样清洗还是有异味，究其原因，一般是因为地漏出来的味道，又或者是马桶水面以上部位（即马桶座内的水面以上部位）有脏东西等，冲洗时没注意，脏东西等没冲干净所致，而异味/臭味一旦产生，便容易滞留于马桶座及马桶周边，特别是马桶座内部，以至于给人们起居生活带来困扰。

技术实现要素：

本实用新型的目的在于克服现有技术中的不足之处而提供一种智能马桶的高效负离子除臭装置，该除臭装置具有高效净化空气，除臭/消除异味以及过滤其他杂质的效果，为人们带来清新健康的空气；还具有集中注意力，提高工效减少差错；保健、预防和治疗疾病；护理皮肤，美容；消除静电以及烟雾等作用。

为实现上述目的，本实用新型采用如下的技术方案：

一种智能马桶的高效负离子除臭装置，包括一壳体，该壳体通过一安装底座与智能马桶之本体相连接，所述壳体顺序设有反应部、过滤部和排气部，该反应部底面设有若干进气孔，各该进气孔与本体相连通，于该壳体顶部设有一盖板，该盖板与过滤部、排气部构成一过滤反应通道，该壳体一侧设有一负离子发生器，该负离子发生器上设有若干碳刷头，各碳刷头连接并伸入反应部中，该过滤部中设有至少一过滤网，该过滤网用以对经过反应部的气体进行二次处理，于排气部中设有一排气扇，该排气扇用以使气体进入反应部并将经过过滤网的气体排出，该排气扇包含一出气口，该出气口伸出排气部。

所述壳体之反应部、过滤部和排气部分别为槽体结构，且一体成型，该反应部、过滤部和排气部之间相连通，该壳体通过盖板固定于安装底座上，或该壳体与安装底座一体成型。

所述壳体之反应部其中一边的侧壁上设有若干反应切口，所述负离子发生器的各碳刷头由对应的反应切口处伸入壳体之反应部中。

所述壳体之过滤部底部间隔设有二底肋板，所述盖板对应各底肋板的位置分别制有一顶肋板，各顶肋板和底肋板之间构成一安装区域，所述过滤网设于该安装区域中。

所述壳体之排气部两边设有排气切口，于该排气部底面设有一安装凸台，该安装凸台用以配合安装排气扇，该排气扇之出气口伸出其中一排气切口，该排气扇顶部设有一凸起，所述盖板上开制一卡孔，该卡孔扣设于凸起上。

所述负离子发生器通过若干导线与对应的碳刷头相连接，该负离子发生器两端底部分别设有一连接部，各连接部分别配合螺丝固定在安装底座。

本实用新型的有益效果在于：其通过壳体和盖板相互配合，于反应部和过滤部处构成一过滤反应通道，反应部底面的若干进气孔设置，使反应部内部与本体之马桶座相连通，以便马桶座内的气体更直接地进入过滤反应通道；在反应部上设置若干反应切口，负离子发生器之各碳刷头经对应反应切口伸入反应部内，与进入反应部中的气体发生负离子反应，达到净化空气，除臭/消除异味的效果，为人们带来清新健康的空气；于壳体之过滤部设置底肋板，配合顶盖之顶肋板，构成安装区域，既方便了过滤网的安装，又保证了过滤网设置的稳定性，而且，过滤网设置在反应部与排气部之间，对经过负离子反应的气体又通过过滤网进行二次处理，将可能残余的异味和其他杂质进行过滤，进一步保证过滤效果；在排气部处设置排风扇，把排风扇作为过滤反应通道内气体流动的动力源，配合直接连通马桶座的反应部之进气孔，促使马桶座的气体由进气孔快速进入过反应部，再经过过滤部，由排气部之排风扇输出，进而实现了高效净化空气的技术效果；此外，配合负离子发生器产生的空气负离子，还具有集中注意力，提高工效减少差错；保健、预防和治疗疾病；护理皮肤，美容；消除静电以及烟雾等作用。

附图说明

图1 是本实用新型的立体结构示意图。

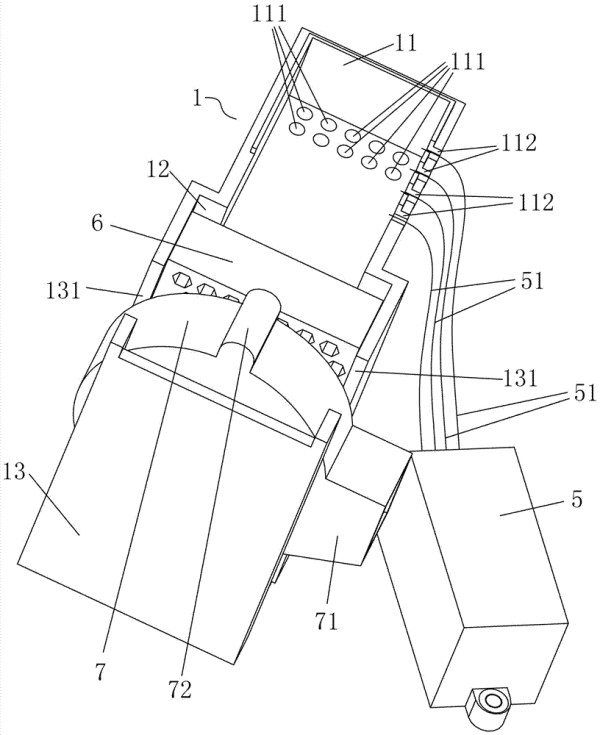

图2 是本实用新型无盖板状态之立体结构示意图。

图3 是本实用新型之壳体的立体结构示意图。

图4 是本实用新型之盖板的立体结构示意图。

图5 是本实用新型的使用状态示意图。

附图标号说明：

1-壳体；11-反应部；111-进气孔；112-反应切口；12-过滤部；121-底肋板；13-排气部；131-排气切口；132-安装凸台；2-安装底座；3-本体；31-马桶座；4-盖板；41-螺孔部；42-顶肋板；43-卡孔；5-负离子发生器；51-导线；6-过滤网；7-排气扇；71-出气口；72-凸起。

具体实施方式

以下结合说明书附图对本实用新型作进一步说明：

如图1-5所示，本实用新型关于一种智能马桶的高效负离子除臭装置，包括一壳体1，该壳体1通过一安装底座2与智能马桶之本体3相连接，壳体1顺序设有反应部11、过滤部12和排气部13，该反应部11底面设有若干进气孔111，各该进气孔111与本体3相连通，具体而言，该反应部11通过各进气孔111与本体3之马桶座31相连通，以便于马桶座31内部的气体进入反应部11，于该壳体1顶部设有一盖板4，该盖板4与过滤部12、排气部13构成一过滤反应通道，该壳体1一侧设有一负离子发生器5，该负离子发生器5上设有若干碳刷头（未图示），各碳刷头连接并伸入反应部11中，该过滤部12中设有至少一过滤网6，该过滤网6用以对经过反应部11的气体进行二次处理，于排气部13中设有一排气扇7，该排气扇7用以使气体进入反应部11并将经过过滤网6的气体排出，该排气扇7包含一出气口71，该出气口71伸出排气部13，其中，该负离子发生器5、排气扇7分别与智能马桶之控制电路电性连接，由控制电路驱动负离子发生器5和排气扇7工作。

其中，负离子发生器5是一种生成空气负离子的装置，该装置将输入的直流或交流电经EMI处理电路及雷击保护电路处理后，通过脉冲式电路，过压限流；高低压隔离等线路升为交流高压，然后通过特殊等级电子材料整流滤波后得到纯净的直流负高压，将直流负高压连接到金属或碳元素制作的释放尖端，利用尖端直流高压产生高电晕，高速地放出大量的电子(e-),而电子无法长久存在于空气中（存在的电子寿命只有nS级）,立刻会被空气中的氧分子(O2)捕捉，从而生成空气负离子。

而负离子首先有空气净化功能，主要是结合空气中带有正离子的颗粒微尘细菌病毒，达到强制的降尘效果，更主要的是对健康的改善，改善的根本原理是负离子能够改善酸性体质，能够还原被氧化的人体内环境，使上皮细胞带负电荷，增强对同电荷离子排斥力，使病毒失去对细胞的攻击能力，还能使淋巴细胞增殖，使IgA、IgM、补体、干扰素增高，从而激发细胞的活性，增强体质，提高人体免疫力自愈力，达到预防和治疗疾病的目的；氧负离子（超氧阴离子自由基），生物活性高，在杀菌中起重要作用。

负离子能改善人体的健康状况的原因在于：现在环境污染破坏了大气中的离子平衡。空气中正离子过多，再加上食物污染，快节奏的生活压力等导致人的体质酸性化，或者被过度氧化。

医学实验证实：人的健康和长寿有赖于清新并有足够负离子的空气，空气负离子对人体的中枢神经系统、血液循环、呼吸系统有积极的作用，可增加人体的基础代谢及免疫能力，对哮喘、支气管炎、鼻炎、呼吸道感染、过敏性疾病都有一定疗效。

负离子在空气中存在的时间与空气质量有关，空气不干净的地方，负离子寿命仅几秒钟，甚至更短，所以在人多又吸烟的空调房中，由于空气的污染，负离子极少，这就是在这种场合易于产生感冒、感染流行、人易疲劳的原因，所以必须不断补充负离子，也就是人们将空气负离子称为空气维他命的原因。

空气负离子的生物效应在于：1、调节中枢神经的兴奋和抑制功能；2、改善肺换气功能；3、降低血压作用；4、刺激造血机能，使血液成分正常化；5、促进组织细胞生物氧化还原过程；6、杀菌作用，增强免疫功能。

另外，由负离子发生器5释放的负离子能使空气中烟尘、病菌、胞子、花粉、毛屑等微粒带电，再被放电集成装置吸附，其作用效果远远大于采用过滤（即使是用很细的滤孔材料也不能过滤小于滤孔的固体微粒，更不能过滤气态的污染物）或吸附（如活性炭等材料只具有选择性吸附功能）等纯物理方式而产生的效果，真正实现完全的空气净化。

综上所述，负离子具有集中注意力，提高工效减少差错；保健、预防和治疗疾病；自然法则护理皮肤，美容；消除静电、烟雾、粉尘以及除臭等作用。

如图2-3、5所示，壳体1之反应部11、过滤部12和排气部13分别为槽体结构，且一体成型，该反应部11、过滤部12和排气部13之间相连通，该壳体1通过盖板4固定于安装底座2上；或该壳体1与安装底座2一体成型。

其中，盖板4四周向外凸设有至少二螺孔部41，各螺孔部41配合螺丝与安装底座2相连接，安装底座2与各螺孔部41相连接的位置分别制有螺柱。

如图2-3所示，壳体1之反应部11其中一边的侧壁上设有若干反应切口112，负离子发生器5的各碳刷头由对应的反应切口112处伸入壳体1之反应部11中。

如图2-4所示，壳体1之过滤部12底部间隔设有二底肋板121，盖板4对应各底肋板121的位置分别制有一顶肋板42，各顶肋板42和底肋板121之间构成一安装区域，过滤网6设于该安装区域中。

如图1-4所示，壳体1之排气部13两边设有排气切口131，于该排气部13底面设有一安装凸台132，该安装凸台132用以配合安装排气扇7，该排气扇7之出气口71伸出其中一排气切口131，该排气扇7顶部设有一凸起72，盖板4上开制一卡孔43，该卡孔43扣设于凸起72上。

如图1-4所示，负离子发生器5通过若干导线51与对应的碳刷头相连接，该负离子发生器5两端底部分别设有一连接部，各连接部分别配合螺丝固定在安装底座2。

使用时，启动智能马桶，通过智能马桶之控制电路为排气扇7和负离子发生器5提供电源，驱动排气扇7和负离子发生器5工作，藉由排气扇7朝着过滤网6方向吸气，使马桶座31内的气体由反应部11之进气孔111进入反应部11的内部，并经过过滤网6，由排气扇7之出气口71排出，在此气体传输过程中，气体经过负离子发生器5伸入反应内部的碳刷头，发生负离子反应，达到除臭/消除异味的效果，经过负离子反应的气体又通过过滤网6进行二次处理，将可能残余的异味和其他杂质进行过滤后，再由排气扇7排出，进而实现马桶座31内气体的净化除臭处理。

以上所述仅是对本实用新型的较佳实施例，并非对本实用新型的范围进行限定，故在不脱离本实用新型设计精神的前提下，本领域普通工程技术人员对本实用新型所述的构造、特征及原理所做的等效变化或装饰，均应落入本实用新型申请专利的保护范围内。
