一种智能马桶的除臭装置的制作方法

智能冰箱除臭的几种方法 #生活技巧# #家电维护技巧# #智能家电使用攻略#

1.本实用新型涉及智能马桶技术领域，具体而言，涉及一种智能马桶的除臭装置。

背景技术：

2.马桶座便器与人们的生活密不可分。随着社会的发展，生活水平日益提高，人们对座便器的要求也越来越高，功能单一的马桶已经远远不能满足用户的使用要求，智能马桶应运而生。目前市面上智能马桶的功能各异，大体具备有集温水洗净、自动冲刷、洁净除臭等多项功能于一身，使用更加方便舒适。现有智能智能马桶的除臭装置，使用一段时间后，常因为残留水分变质而产生异味，从而使得除臭装置的除臭效果大打折扣。
3.鉴于此，本技术发明人发明了一种智能马桶的除臭装置。

技术实现要素：

4.本实用新型的目的在于提供一种结构设计简单合理且除臭效果好智能马桶的除臭装置。
5.为实现上述目的，本实用新型采用以下技术方案：一种智能马桶的除臭装置，包括过滤盒及过滤件，所述过滤盒顶端未封闭，所述过滤件的底端自过滤盒顶端插入过滤盒并与之可拆卸固定，所述过滤盒的底壁设有进水孔及至少一个出水孔。
6.进一步地，所述过滤盒的底壁设有一圈围挡部，且所述围挡部将过滤盒分成过滤槽及环绕在过滤槽外周的过水槽，所述过滤件对应与所述过滤槽卡合固定，所述进水孔位于所述过滤槽槽底，所述出水孔位于所述过水槽槽底，且所述围挡部设有连通过滤槽及过水槽的过水口。
7.进一步地，所述进水孔位于所述过滤槽的中心处。
8.进一步地，所述出水孔包括多个，且多个所述出水孔环绕围挡部依次设置。
9.进一步地，所述过水口与所述出水孔一一对应设置。
10.进一步地，所述过滤件为过滤棉。
11.采用上述技术方案后，本实用新型与现有技术相比，具有如下优点：
12.本实用新型智能马桶的除臭装置结构简单、设计合理，其出水孔的设计可有效避免过滤盒内储存残水，实现“活水”过滤，保证除臭效果，同时可有效避免因残水变质导致除臭效果大打折扣。此外，在忘记安装过滤件的时候，进入过滤盒的水会直接通过出水孔流出，从而可避免过滤盒内的水在吸气风道气流的作用下通过马桶壳体的出风孔被吹出马桶外，从而保证周边环境整洁。
附图说明

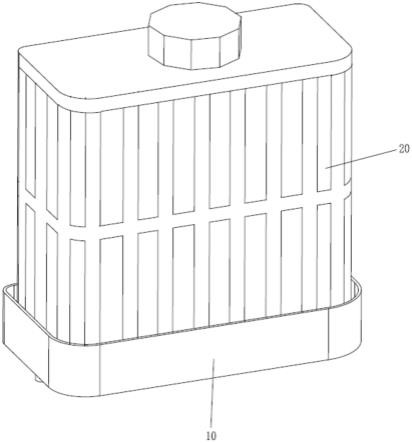

13.图1为本实用新型实施例除臭装置装配示意图；
14.图2为本实用新型实施例除臭装置过滤盒示意图。
15.附图标记说明：
16.10-过滤盒，
17.11-进水孔，12-出水孔，13-围挡部，131-过水口，14-过滤槽，15-过水槽，
18.20-过滤件。
具体实施方式
19.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
20.在本实用新型中需要说明的是，术语“上”“下”“左”“右”“竖直”“水平”“内”“外”等均为基于附图所示的方位或位置关系，仅仅是为了便于描述本实用新型和简化描述，而不是指示或暗示本实用新型的装置或元件必须具有特定的方位，因此不能理解为对本实用新型的限制。
21.实施例
22.配合图1至图2所示，本实用新型公开了一种智能马桶的除臭装置，该除臭装置安装于智能马桶对应的除臭安装位置，通常为带有对应安装腔的壳体，该安装腔与除臭装置适配设计，且该壳体对应安装腔的侧壁上设有多个出风孔，以便于经除臭装置过滤后的空气排出。整个除臭装置与马桶内部吸气风道相连通，吸气装置通常为一风机，其将马桶内的臭气通过吸气风道输送至除臭装置，臭气经除臭装置过滤除臭后通过壳体的出风孔排出外部，整个过程以实现智能马桶的除臭功能。
23.除臭装置包括过滤盒10及过滤件20，所述过滤盒10顶端未封闭，所述过滤件20的底端自过滤盒10顶端插入过滤盒10并与之可拆卸固定，所述过滤盒10的底壁设有进水孔11及至少一个出水孔12。其中，进水孔11的个数为一个，其与马桶内供水管路连通，供水管路通过该进水孔11往过滤盒10内部供水，过滤件20吸水后可过滤除臭。过滤件20与过滤盒10的可拆卸固定，在马桶使用一段时间后，可随时更换过滤件20，以保证除臭效果，使用方便。而在过滤盒10的底壁直接设置出水孔12则可有效避免过滤盒10内储存残水，实现“活水”过滤，保证除臭效果，同时可有效避免因残水变质导致除臭效果大打折扣。此外，在忘记安装过滤件20的时候，通过进水孔11进入过滤盒10的水会直接通过出水孔12流出，从而可避免过滤盒10内的水在吸气风道气流的作用下通过马桶壳体的出风孔被吹出马桶外，影响使用环境。同时，经出水孔12流出的水最终回流至马桶水箱重复利用。
24.所述过滤盒10的底壁设有一圈围挡部13，且所述围挡部13的高度低于所述过滤盒10侧壁的高度，所述围挡部13将过滤盒10分成过滤槽14及环绕在过滤槽14外周的过水槽15，所述围挡部13大致沿过滤盒10的侧壁而设，过滤槽14占绝大部分，过水槽15仅为一小部分，为一圈狭长的间隙。
25.其中，过滤件20对应与所述围挡部13卡合固定，所述进水孔11位于所述过滤槽14，所述出水孔12位于所述过水槽15，且所述围挡部13设有连通过滤槽14及过水槽15的过水口131。将过滤件20卡合固定在过滤槽14内，且将进水孔11设置在过滤槽14槽底，同时将出水孔12设置在过水槽15槽底，水流自供水管路进入过滤盒10时，首先直接冲击接触过滤件20，从而过滤件20与进水孔11对应部分快速吸水，且水流本身具有一定流速，有利于水流被过滤件20快速吸收，而未及时被该部分过滤件20吸收的水分流向四周而被过滤件20的其余部
分对应吸收，最后才流向出水孔12。如此，一方面水流首先接触过滤件20使其能快速吸水，同时流向出水孔12需经过一定时间，此过程能让过滤件20充分吸水，可防止水流未经过充分吸收即通过出水孔12流出。
26.本实施例中，为了过滤件20的各部分都能均匀充分吸收水分，所述进水孔11设置在所述过滤槽14的中心处。同时在条件允许的情况下，可将出水孔12设计大些，保证过滤件20能快速吸水。
27.本实施例中，所述出水孔12包括多个，且多个所述出水孔12环绕围挡部13依次设置，且所述过水口131与所述出水孔12一一对应设置。优选的，多个出水孔12沿着围挡部13均匀设置，出水孔12的数量根据需求设计(附图中仅示出一个)，在此不做限制，而将出水孔12环绕围挡部13设置，可防止在过滤盒10处于非水平状态下时，过滤盒10较低的角落留有残水。其中，过水口131的底端延伸至过滤盒10的底壁，从而可有效防止围挡部13将水围堵在过滤槽14内形成残水。
28.本实施例中，所述过滤件20为过滤棉，其外部套置一个塑料外壳，该塑料外壳底端开口，通过该塑料外壳便于与过滤盒10安装卡合，从而便于更换过滤件20，且塑料外壳侧壁为栅栏设计。当然，具体的过滤件20也可以其其他具体结构，在此不做限制。过滤棉可快速吸水，保证除臭效率，同时其成本较低，可适当提高过滤件20的更换频率，保证除臭效果。
29.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
