一种酒店房间地毯毛发清理装置的制作方法

利用吸尘器滤网清理地毯毛发，再利用毛发制作猫窝 #生活技巧# #节省生活成本# #生活优化# #家居清洁高效法#

本发明涉及清洁设备技术领域，尤其涉及一种酒店房间地毯毛发清理装置。

背景技术：

酒店，其基本定义是提供安全、舒适，令利用者得到短期的休息或睡眠的空间的商业机构，一般地说来就是给宾客提供歇宿和饮食的场所，具体地说饭店是以它的建筑物为凭证，通过出售客房、餐饮及综合服务设施向客人提供服务，从而获得经济收益的组织，酒店主要为游客提供住宿服务、亦生活的服务及设施、餐饮、游戏、娱乐、购物、商务中心、宴会及会议等设施，酒店房间的清洁对于酒店来说是重中之重，酒店房间非常清洁，会提高宾客的住宿体验，会吸引更多的宾客前来住宿，提高酒店的知名度，提高酒店的收益。

现有技术中，有的酒店房间内会铺设有地毯，在宾客的住宿时，会有许多毛发掉落在地毯上，毛发会和地毯粘黏在一起，酒店清洁人员在对房间进行打扫时，难以用扫帚将地毯上的毛发清理掉，会影响宾客的住宿体验，若清洁人员用手将毛发一根一根清理出，其清洁效率低下，工作强度高，为此我们设计了一种酒店房间地毯毛发清理装置来解决以上问题。

技术实现要素：

本发明的目的是为了解决现有技术中酒店房间内铺设地毯，在宾客的住宿时，会有许多毛发掉落在地毯上，毛发会和地毯粘黏在一起，酒店清洁人员在对房间进行打扫时，难以用扫帚将地毯上的毛发清理掉，会影响宾客的住宿体验，若清洁人员用手将毛发一根一根清理出，其清洁效率低下，工作强度高问题，而提出的一种酒店房间地毯毛发清理装置，其能够迅速将粘附在地毯上的毛发进行清理，清理方便，清洁效率高，保证宾客的住宿体验。

为了实现上述目的，本发明采用了如下技术方案：

一种酒店房间地毯毛发清理装置，包括车体，所述车体上开设有安装腔，所述车体的底部转动连接有行走轮，所述安装腔内设有转动机构，所述转动机构与行走轮的转动轴之间传动连接有第一传动带，所述车体的底部设有清理机构，所述车体上转动连接有两个第一传动轮，其中一个第一传动轮与转动机构之间传动连接有第二传动带，另外一个第一传动轮与清理机构之间传动连接有第三传动带，所述车体的底部固定安装有第一安装框，所述第一安装框内设有压缩机构，所述压缩机构贯穿第一安装框的侧壁并与行走轮的侧壁转动连接，所述第一安装框的侧壁设有吸入机构，所述吸入机构延伸至清理机构内并与其内部相互连通，所述第一安装框的顶部设有出气机构，所述出气机构贯穿车体并延伸至其外部。

优选地，所述转动机构包括固定安装在安装腔内的电机，所述电机的输出轴末端固定安装有第二传动轮和第三传动轮，所述第一传动带传动连接在第二传动轮和行走轮的转动轴之间，所述第二传动带传动连接在第三传动轮和第一传动轮之间。

优选地，所述清理机构包括转动连接在车体底部上的卷毛器，所述卷毛器的旋转轴上固定安装有第四传动轮，所述第三传动带传动连接在第一传动轮和第四传动轮之间，所述车体的底部固定安装有收集框，所述收集框内固定安装有清洁刮板，所述清洁刮板的端部延伸至卷毛器内。

优选地，所述压缩机构包括固定安装在第一安装框内的安装板，所述第一安装框内滑动连接有活塞，所述安装板的侧壁与活塞的侧壁之间固定连接有多个第一弹簧，所述活塞的侧壁固定连接有拉绳，所述拉绳贯穿第一安装框的侧壁并与行走轮的侧壁转动连接。

优选地，所述吸入机构包括贯穿固定安装在第一安装框侧壁上的进气管，所述进气管的另一端延伸至收集框内并与其内部相互连通，所述进气管上固定安装有第二安装框，所述第二安装框内滑动连接有滑杆，所述滑杆的侧壁与第二安装框的内侧壁之间固定连接有第二弹簧，所述滑杆位于第二安装框外的一端固定安装有挡板，所述挡板的侧壁与进气管的端部相抵紧。

优选地，所述出气机构包括贯穿固定安装在第一安装框顶部上的出气管，所述出气管内固定安装有安装块，所述安装块上滑动连接有连接杆，所述连接杆的底端固定安装有与出气管内侧壁滑动连接的密封板，所述安装块的底部与密封板的顶部之间固定连接有第三弹簧。

本发明与现有技术相比，其有益效果为：

1、通过第一传动轮、第二传动带、第三传动带、清理机构和转动机构的设置，操作者手扶车体对地毯进行清洁时，电机转动带动第三传动轮转动，第三传动轮通过第二传动带带动第一传动轮转动，第一传动轮通过第三传动带带动第四传动轮转动，第四传动轮带动卷毛器转动，卷毛器转动时，将地毯上的毛发卷绕在卷毛器上，收集框内的清洁刮板将卷绕在卷毛器上的毛发刮入收集框内，实现了对地毯上毛发的清理，使地毯保持清洁，清理方便，清洁效率高，保证宾客的住宿体验。

2、通过压缩机构，吸入机构和出气机构的设置，在将地毯上的毛发清理至收集框内的同时，电机带动第二传动轮转动，第二传动轮通过第一传动带带动行走轮转动，行走轮通过拉绳带动活塞在第一弹簧弹力的作用下在第一安装框内往复滑动，在活塞向右滑动时，空气带动毛发通过进气管吸入第一安装框内，在活塞向左移动时，将第一安装框内的空气通过出气管压入，如此往复，将收集框内的毛发吸入第一安装框内进行收集，方便对毛发进行集中处理。

综上所述，本发明结构设计合理，其能够迅速将粘附在地毯上的毛发进行清理，清理方便，清洁效率高，保证宾客的住宿体验。

附图说明

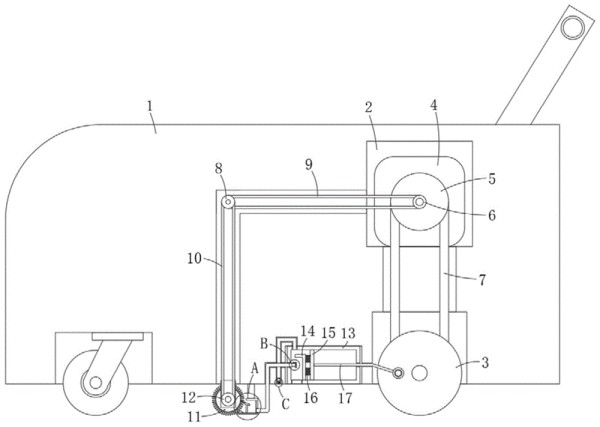

图1为本发明提出的一种酒店房间地毯毛发清理装置的结构示意图；

图2为图1中的a处结构放大图；

图3为图1中的b处结构放大图；

图4为图1中的c处结构放大图。

图中：1车体、2安装腔、3行走轮、4电机、5第二传动轮、6第三传动轮、7第一传动带、8第一传动轮、9第二传动带、10第三传动带、11卷毛器、12第四传动轮、13第一安装框、14安装板、15活塞、16第一弹簧、17拉绳、18收集框、19清洁刮板、20进气管、21第二安装框、22第二弹簧、23滑杆、24挡板、25出气管、26安装块、27连接杆、28密封板、29第三弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-4，一种酒店房间地毯毛发清理装置，包括车体1，车体1上开设有安装腔2，车体1的底部转动连接有行走轮3，安装腔2内设有转动机构，转动机构与行走轮3的转动轴之间传动连接有第一传动带7，转动机构包括固定安装在安装腔2内的电机4，电机4的输出轴末端固定安装有第二传动轮5和第三传动轮6，第一传动带7传动连接在第二传动轮5和行走轮3的转动轴之间，第二传动带9传动连接在第三传动轮6和第一传动轮8之间；

车体1的底部设有清理机构，清理机构包括转动连接在车体1底部上的卷毛器11，卷毛器11的旋转轴上固定安装有第四传动轮12，第三传动带10传动连接在第一传动轮8和第四传动轮12之间，车体1的底部固定安装有收集框18，收集框18内固定安装有清洁刮板19，清洁刮板19的端部延伸至卷毛器11内，通过第一传动轮8、第二传动带9、第三传动带10、清理机构和转动机构的设置，操作者手扶车体1对地毯进行清洁时，电机4转动带动第三传动轮6转动，第三传动轮6通过第二传动带9带动第一传动轮8转动，第一传动轮8通过第三传动带10带动第四传动轮12转动，第四传动轮12带动卷毛器11转动，卷毛器11转动时，将地毯上的毛发卷绕在卷毛器11上，收集框18内的清洁刮板19将卷绕在卷毛器11上的毛发刮入收集框18内，实现了对地毯上毛发的清理，使地毯保持清洁，清理方便，清洁效率高，保证宾客的住宿体验；

车体1上转动连接有两个第一传动轮8，其中一个第一传动轮8与转动机构之间传动连接有第二传动带9，另外一个第一传动轮8与清理机构之间传动连接有第三传动带10，车体1的底部固定安装有第一安装框13，第一安装框13内设有压缩机构，压缩机构贯穿第一安装框13的侧壁并与行走轮3的侧壁转动连接，压缩机构包括固定安装在第一安装框13内的安装板14，第一安装框13内滑动连接有活塞15，安装板14的侧壁与活塞15的侧壁之间固定连接有多个第一弹簧16，活塞15的侧壁固定连接有拉绳17，拉绳17贯穿第一安装框13的侧壁并与行走轮3的侧壁转动连接；

第一安装框13的侧壁设有吸入机构，吸入机构延伸至清理机构内并与其内部相互连通，吸入机构包括贯穿固定安装在第一安装框13侧壁上的进气管20，进气管20的另一端延伸至收集框18内并与其内部相互连通，进气管20上固定安装有第二安装框21，第二安装框21内滑动连接有滑杆23，滑杆23的侧壁与第二安装框21的内侧壁之间固定连接有第二弹簧22，滑杆23位于第二安装框21外的一端固定安装有挡板24，挡板24的侧壁与进气管20的端部相抵紧；

第一安装框13的顶部设有出气机构，出气机构贯穿车体1并延伸至其外部，出气机构包括贯穿固定安装在第一安装框13顶部上的出气管25，出气管25内固定安装有安装块26，安装块26上滑动连接有连接杆27，连接杆27的底端固定安装有与出气管25内侧壁滑动连接的密封板28，安装块26的底部与密封板28的顶部之间固定连接有第三弹簧29，通过压缩机构，吸入机构和出气机构的设置，在将地毯上的毛发清理至收集框18内的同时，电机4带动第二传动轮5转动，第二传动轮5通过第一传动带7带动行走轮3转动，行走轮3通过拉绳17带动活塞15在第一弹簧16弹力的作用下在第一安装框13内往复滑动，在活塞15向右滑动时，空气带动毛发通过进气管20吸入第一安装框13内，在活塞15向左移动时，将第一安装框13内的空气通过出气管25压入，如此往复，将收集框18内的毛发吸入第一安装框13内进行收集，方便对毛发进行集中处理，清洁人员手持车体1上的把手控制车体1在地毯上移动，对地毯进行清理。

本发明可通过以下操作方式阐述其功能原理：

当需要对房间地毯上的毛发进行清理时，首先，清洁人员将该装置放置在地毯上，启动电机4，电机4带动第二传动轮5转动，第二传动轮5通过第一传动带7带动行走轮3转动，使车体1在地毯上移动，操作人员手扶车体1对地毯进行清理，电机4转动带动第三传动轮6转动，第三传动轮6通过第二传动带9带动第一传动轮8转动，第一传动轮8通过第三传动带10带动第四传动轮12转动，第四传动轮12带动卷毛器11转动，卷毛器11转动时，将地毯上的毛发卷绕在卷毛器11上，收集框18内的清洁刮板19将卷绕在卷毛器11上的毛发刮入收集框18内，在将地毯上的毛发清理至收集框18内的同时，电机4带动第二传动轮5转动，第二传动轮5通过第一传动带7带动行走轮3转动，行走轮3通过拉绳17带动活塞15在第一弹簧16弹力的作用下在第一安装框13内往复滑动，在活塞15向右滑动时，空气带动毛发通过进气管20吸入第一安装框13内，在活塞15向左移动时，将第一安装框13内的空气通过出气管25压入，如此往复，将收集框18内的毛发吸入第一安装框13内进行收集。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
