一种地毯清灰装置的制作方法

地毯去异味的自制清洁剂制作方法 #生活技巧# #生活技巧分享# #家庭清洁技巧# #家具护理知识#

本申请涉及清灰设备的，尤其是涉及一种地毯清灰装置。

背景技术：

1、由于地毯美观且舒适感较好，因此很多人都会在家里或者公司铺上地毯，使人们在生活或者办公的时候更加舒适。

2、地毯在生产过程中往往会产生大量的静电，从而吸附大量的灰尘，因此地毯需要对清理灰尘后再进行打包。目前常用吸尘器对地毯进行清扫处理，当地毯上灰尘较多，并需要对地毯进行清扫处理时，通过手持吸尘器对地毯进行吸尘清理。

3、但是，当对长地毯进行清理时，通过手持吸尘器的清理方式不仅清理效率低，而且容易遗漏部分位置的清理。

技术实现思路

1、为了提高长地毯清理的效率，本申请提供一种地毯清灰装置。

2、本申请提供的一种地毯清灰装置，采用如下的技术方案：

3、一种地毯清灰装置，包括清理箱，所述清理箱的一侧设置有进料口，所述清理箱的另一侧设置有出料口，所述清理箱设置有用于牵引地毯移动的牵引组件，所述清理箱内设置有支撑台，所述支撑台的上方设置有吸尘罩，所述吸尘罩的一端连通设置有负压抽吸组件。

4、通过采用上述技术方案，当需要对长地毯进行清理时，在牵引组件的作用下，先将长地毯从清理箱的进料口内送入，并从清理箱的出料口送出，而位于清理箱内的长地毯抵接于支撑台的台面上，然后启动负压抽吸组件，在负压作用下，吸尘罩从而对长地毯上的灰尘进行抽吸处理，而清理箱有利于减少灰尘飘逸到空气中，通过牵引组件对长地毯进行牵引，并同时结合吸尘罩对长地毯进行抽吸灰尘，进而有利于提高长地毯的清理效率。

5、可选的，所述支撑台的顶面设置有刮板，所述刮板包括平铲部以及挡料部，所述平铲部与所述挡料部固定连接，所述平铲部与所述挡料部的夹角呈钝角设置，所述支撑台设置有用于配合带动所述刮板移动的辅助组件。

6、通过采用上述技术方案，在辅助组件的作用下，刮板抵紧于长地毯的毯面，当长地毯在清理箱内输送时，平铲部先将毯面内的毛屑以及灰尘铲起，毛屑以及灰尘再沿平铲部与挡料部的夹角处收集，并最终抽吸于吸尘罩内，挡料部有利于减少毛屑以及灰尘重新粘附于毯面上，进行有利于提高灰尘清理的稳定性。

7、可选的，所述辅助组件包括固定架，所述固定架的内侧对称开设有固定槽，所述固定槽内设置有弹簧，所述平铲部的两端设置有滑块，所述滑块滑动设置于所述固定槽内，所述弹簧的一端与所述滑块相连接，所述弹簧的另一端与所述固定槽内壁相连接。

8、通过采用上述技术方案，当平铲部遇到毯面上的凸起图案时，凸起图案带动平铲部上升，平铲部通过滑块挤压弹簧，有利于减少平铲部与毯面之间的刚性接触，从而提高灰尘清理的稳定性。

9、可选的，所述平铲部背离所述挡料部的一端设置有耙齿。

10、通过采用上述技术方案，当地毯在清理箱内输送时，此时耙齿插接于毯面的簇毛内，从而将粘附于毯面内的毛屑以及灰尘扬起，进而有利于提高毯面灰尘清理的稳定性。

11、可选的，所述负压抽吸组件包括负压泵，所述清理箱的一旁设置有收集箱，所述负压泵设置于所述收集箱的顶面，所述负压泵的输入端连通设置有抽吸管，所述抽吸管远离所述负压泵的一端贯穿所述清理箱，并与所述吸尘罩相连通，所述负压泵的输出端连通设置有排尘管，所述排尘管远离所述负压泵的一端延伸于所述收集箱内。

12、通过采用上述技术方案，当负压泵启动时，灰尘先被抽吸至吸尘罩内，然后再依次通过抽吸管、排尘管，并最后收集于收集箱内，进而有利于提高灰尘抽吸以及收集的稳定性。

13、可选的，所述牵引组件包括第一牵引辊组和第二牵引辊组，所述第一牵引辊组设置于所述清理箱靠近所述进料口的一侧，所述第二牵引辊组设置于所述清理箱靠近所述出料口的一侧。

14、通过采用上述技术方案，第一牵引辊组和第二牵引辊组共同作用，用于带动长地毯在清理箱内输送，有利于提高地毯在清理箱内输送的稳定性。

15、可选的，所述第一牵引辊组和所述第二牵引辊组均包括主动辊和从动辊，所述清理箱的两侧分别设置有牵引架，所述主动辊和所述从动辊转动设置于所述牵引架内，所述牵引架设置有用于驱动所述主动辊转动的驱动件。

16、通过采用上述技术方案，地毯首先夹持于主动辊与从动辊之间，当驱动件带动主动辊转动时，主动辊通过摩擦力带动地毯移动，进行有利于提高地毯输送的稳定性。

17、所述驱动件为电机，所述电机设置于所述牵引架的一侧，所述电机的驱动轴贯穿牵引架，并与所述主动辊同轴连接。

18、通过采用上述技术方案，当电机启动时，电机的输出轴带动主动辊转动，进而有利于提高主动辊转动的稳定性。

19、综上所述，本申请包括以下有益技术效果：

20、当需要对长地毯进行清理时，在牵引组件的作用下，先将长地毯从清理箱的进料口内送入，并从清理箱的出料口送出，而位于清理箱内的长地毯抵接于支撑台的台面上，然后启动负压抽吸组件，在负压作用下，吸尘罩从而对长地毯上的灰尘进行抽吸处理，而清理箱有利于减少灰尘飘逸到空气中，通过牵引组件对长地毯进行牵引，并同时结合吸尘罩对长地毯进行抽吸灰尘，进而有利于提高长地毯的清理效率。

技术特征：

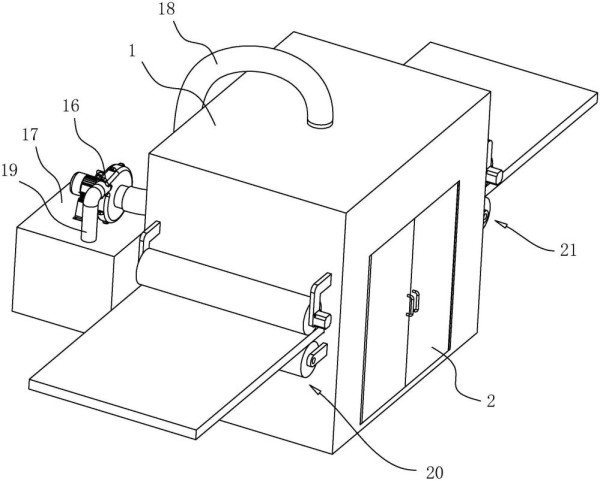

1.一种地毯清灰装置，包括清理箱(1)，其特征在于：所述清理箱(1)的一侧设置有进料口(3)，所述清理箱(1)的另一侧设置有出料口(4)，所述清理箱(1)设置有用于牵引地毯移动的牵引组件，所述清理箱(1)内设置有支撑台(5)，所述支撑台(5)的上方设置有吸尘罩(7)，所述吸尘罩(7)的一端连通设置有负压抽吸组件。

2.根据权利要求1所述的一种地毯清灰装置，其特征在于：所述支撑台(5)的顶面设置有刮板(8)，所述刮板(8)包括平铲部(9)以及挡料部(10)，所述平铲部(9)与所述挡料部(10)固定连接，所述平铲部(9)与所述挡料部(10)的夹角呈钝角设置，所述支撑台(5)设置有用于配合带动所述刮板(8)移动的辅助组件。

3.根据权利要求2所述的一种地毯清灰装置，其特征在于：所述辅助组件包括固定架(12)，所述固定架(12)的内侧对称开设有固定槽(13)，所述固定槽(13)内设置有弹簧(14)，所述平铲部(9)的两端设置有滑块(15)，所述滑块(15)滑动设置于所述固定槽(13)内，所述弹簧(14)的一端与所述滑块(15)相连接，所述弹簧(14)的另一端与所述固定槽(13)内壁相连接。

4.根据权利要求2所述的一种地毯清灰装置，其特征在于：所述平铲部(9)背离所述挡料部(10)的一端设置有耙齿(11)。

5.根据权利要求1所述的一种地毯清灰装置，其特征在于：所述负压抽吸组件包括负压泵(16)，所述清理箱(1)的一旁设置有收集箱(17)，所述负压泵(16)设置于所述收集箱(17)的顶面，所述负压泵(16)的输入端连通设置有抽吸管(18)，所述抽吸管(18)远离所述负压泵(16)的一端贯穿所述清理箱(1)，并与所述吸尘罩(7)相连通，所述负压泵(16)的输出端连通设置有排尘管(19)，所述排尘管(19)远离所述负压泵(16)的一端延伸于所述收集箱(17)内。

6.根据权利要求1所述的一种地毯清灰装置，其特征在于：所述牵引组件包括第一牵引辊组(20)和第二牵引辊组(21)，所述第一牵引辊组(20)设置于所述清理箱(1)靠近所述进料口(3)的一侧，所述第二牵引辊组(21)设置于所述清理箱(1)靠近所述出料口(4)的一侧。

7.根据权利要求6所述的一种地毯清灰装置，其特征在于：所述第一牵引辊组(20)和所述第二牵引辊组(21)均包括主动辊(22)和从动辊(23)，所述清理箱(1)的两侧分别设置有牵引架(24)，所述主动辊(22)和所述从动辊(23)转动设置于所述牵引架(24)内，所述牵引架(24)设置有用于驱动所述主动辊(22)转动的驱动件。

8.根据权利要求7所述的一种地毯清灰装置，其特征在于：所述驱动件为电机(25)，所述电机(25)设置于所述牵引架(24)的一侧，所述电机(25)的驱动轴贯穿牵引架(24)，并与所述主动辊(22)同轴连接。

技术总结
本申请涉及清灰设备的技术领域，尤其是涉及一种地毯清灰装置，其包括清理箱，所述清理箱的一侧设置有进料口，所述清理箱的另一侧设置有出料口，所述清理箱设置有用于牵引地毯移动的牵引组件，所述清理箱内设置有支撑台，所述支撑台的上方设置有吸尘罩，所述吸尘罩的一端连通设置有负压抽吸组件。本申请具有提高长地毯清理的效率的效果。

技术研发人员：霍兆庆
受保护的技术使用者：佛山市南海永纶地毯纺织有限公司
技术研发日：20240429
技术公布日：2025/3/27
