智能厨柜控制系统、智能厨柜及控制方法与流程

智能衣柜：集成电子系统，实现远程控制和智能收纳 #生活技巧# #收纳技巧# #衣物收纳法#

[0001]
本发明涉及智能家居技术领域，尤其是涉及一种智能厨柜控制系统、智能厨柜及控制方法。

背景技术：

[0002]
目前，市场上厨房都是一次性设计，装修之后厨房的风格定型，不能更换。但随着社会发展，生活趣味和个人爱好也随之的发展，对厨房设计风格的要求也在发生变化；而且部分社交或节日情况，有贴合主题的厨房风格会有效提高厨房的魅力。而在此之下，更换厨房风格需要重新装修，成本高、时间长、可选性小、性价比低；如果能对厨房的主要区域，如厨柜外观进行快速、简单、便捷地进行重新装饰，不同的柜子外观，换一个风格，会有很好的市场。
[0003]
另外，在厨具多的家庭，厨柜的使用就多，不同厨柜格子放置不同或多个厨具，经常出现一个厨具不知道放置哪个格子内，比如，对一些比较小的厨具，如果忘记了很难找到。此外，若一些物品长久的放置不用，也会滋生细菌，造成厨柜格子内环境的污染。

技术实现要素：

[0004]
本发明的目的在于提供一种智能厨柜控制系统、智能厨柜及控制方法，解决了现有技术中存在的现有的智能橱柜柜体外表面的图案为固定图案、难以快速更改柜体外表面图案的技术问题。本发明提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
[0005]
为实现上述目的，本发明提供了以下技术方案：
[0006]
本发明提供的一种智能厨柜控制系统，包括：控制模块，用于接收控制命令，并将所述控制命令转换为输出信号；显示模块，用于接收所述输出信号以实现其上显示相应的图案或视频，且所述显示模块的显示屏设置在所述智能橱柜在处于使用状态时全部或部分显露在外的表面上。
[0007]
进一步地，还包括：图案指令输入模块，用以识别触摸和/或语音指令；所述图案指令输入模块与所述所述控制模块相连接，所述控制模块用以接受所述图案检测模块识别到的图案信息并能使得该所述图案信息最终能显示在所述显示屏上。
[0008]
进一步地，还包括：环境监控模块，用以检测所述智能橱柜外的环境信息；所述环境监控模块与所述控制模块相连接，所述控制模块能判断出与所述环境监控模块检测到检测到的信息相对应的目标图像信息并能该所述目标图像信息输送至所述显示模块。
[0009]
进一步地，所述环境信息包括时间、天气、温度、厨柜外空气质量中的一种或几种。
[0010]
进一步地，所述显示屏包括物品信息显示区，所述物品信息显示区用以显示所述智能橱柜各橱柜隔间的位置以及每个所述橱柜隔间内放入的物品信息；或者，部分或所有的所述橱柜隔间其橱柜门的外表面上分别存在有所述物品信息显示区，所述物品信息显示区用以显示对应所述橱柜隔间内的物品信息。
[0011]
进一步地，所述物品信息包括物品的名称和物品放置在所述橱柜隔间内的时间；所述物品信息通过文字、图像以及数字中的一种或几种的形式显示。
[0012]
进一步地，还包括：物品检测模块，设置所述智能橱柜的橱柜隔间内并用于获取所述橱柜隔间内物品的信息；所述物品检测模块与所述控制模块相连接，所述控制模块用以接受所述物品检测模块检测到的信息以使得该所述信息最终能显示在对应的所述物品信息显示区上或最终能显示在所述物品信息显示区相应的区域上。
[0013]
进一步地，还包括：物品指令输入模块，用以识别触摸和/或语音指令；所述物品指令输入模块与所述所述控制模块相连接，所述控制模块用以接受所述物品检测模块识别到的信息以得使得该所述信息最终能显示在对应的所述物品信息显示区上或最终能显示在所述物品信息显示区相应的区域上。
[0014]
进一步地，还包括：有害气体检测模块，设置所述智能橱柜的橱柜隔间内并用于获取所述橱柜隔间内空气的质量情况；所述有害气体检测模块与所述控制模块相连接，所述控制模块用以接受所述物品检测模块检测到的信息以使得该所述信息最终能以图像、文字、声音以及光信号中的一种或几种的形式输出。
[0015]
进一步地，所述橱柜隔间内空气的质量以图像和/或文字的形式显示在该所述橱柜隔间橱门外侧面上的显示屏上；或者，所述橱柜隔间还包括报警设备，所述报警设备与所述控制模块相连接，所述报警设备能发出声音信号和/或光信号以提醒该所述橱柜隔间内空气的质量情况。
[0016]
进一步地，所述有害气体检测模块包括可燃气体传感器、一氧化碳传感器、霉菌传感器、二氧化硫传感器中的一种或几种。
[0017]
进一步地，还包括杀菌模块，设置所述智能橱柜的橱柜隔间内并用于对所述橱柜隔间内进行杀菌处理；所述杀菌模块与所述控制模块相连接且所述控制模块能控制所述杀菌模块对所述橱柜隔间内进行杀菌处理。
[0018]
进一步地，还包括：网络模块，用以连接所述控制模块和终端设备实现所述终端设备与所述控制模块之间的数据传输。
[0019]
进一步地，还包括：电源接线，用以与外部插排相连接以为所述控制系统提供电能；和/或，电池模块，用以为所述控制系统提供电能，且所述电池模块与所述控制模块相连接。
[0020]
一种智能橱柜，包括所述的智能厨柜控制系统。
[0021]
进一步地，所述智能橱柜包括橱柜门，所述橱柜门的外侧面上设置有所述智能厨柜控制系统的显示模块，所述显示模块背离所述橱柜门的一侧设置有钢化玻璃。
[0022]
一种所述的智能厨柜控制系统的控制方法，包括以下内容：通过自动或人为控制的方式改变所述智能橱柜上显示屏所呈现出的图案。
[0023]
进一步地，具体包括以下内容：通过人机交互界面改变所述显示屏上呈现的图案；或者，随着所述智能橱柜外部外界环境的变化自动改变所述显示屏上呈现的图案。
[0024]
进一步地，还包括以下内容：手动在所述显示屏上的物品信息显示区输入物品信息，以显示每个橱柜隔间内所放置的物品；或者，自动采集每个所述橱柜隔间内所放置的物品信息，并将物品信息显示在所述物品信息显示区上，以显示每个橱柜隔间内所放置的物品。
[0025]
进一步地，还包括以下内容：检测橱柜隔间内有害气体的浓度，并将检测到的有害气体浓度以图像、文字、声音以及光信号中的一种或几种的形式进行输出。
[0026]
进一步地，当检测到所述橱柜隔间有霉菌或检测到霉菌达到预设浓度值时，进行杀菌处理。
[0027]
本发明提供的智能厨柜控制系统，显示模块的显示屏设置在智能橱柜在处于使用状态时全部或部分显露在外的表面上，用于播放/显示图案，智能厨柜的外观可人为设置或者自动改变，呈现不同的图案、文字、颜色等，如：用来配合不同的节日，烘托气氛；配合厨房、房间布局，节省重新装修；根据主人的心情或其它需求，变化不同的厨柜外观；根据不同天气、温度、空气质量等，显示不同颜色、图案、数字等，用于提醒，为一种“外观百变”的智能橱柜。
[0028]
本发明优选技术方案至少还可以产生如下技术效果：
[0029]
本发明的智能厨柜，可在显示屏上显示图案/或物品名字，以了解到每个橱柜隔间内物品的信息，便于使用者查找物品；可在显示屏上能够显示储放物品的时间，有提醒功能；
[0030]
提醒橱柜隔间内有害气体的情况，如果放置的物品发霉或有害气体，外观就会有警告功能，提醒尽快解除；
[0031]
具有杀菌功能，净化橱柜隔间内的环境。
附图说明
[0032]
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
[0033]

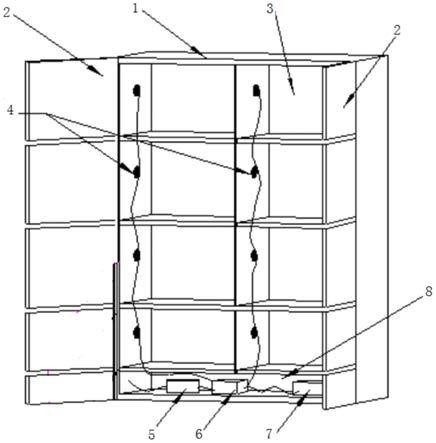

图1是本发明实施例提供的智能厨柜的结构示意图。
[0034]
图中1-橱柜主体；2-橱柜门；3-橱柜隔间；4-有害气体检测模块；5-控制模块；6-路由器；7-电池模块；8-底部橱柜隔间。
具体实施方式
[0035]
为使本发明的目的、技术方案和优点更加清楚，下面将对本发明的技术方案进行详细的描述。显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本发明所保护的范围。
[0036]
本发明提供了一种智能厨柜控制系统，包括：控制模块5，用于接收控制命令，并将控制命令转换为输出信号；显示模块，用于接收输出信号以实现其上显示相应的图案或视频，且显示模块的显示屏设置在智能橱柜在处于使用状态时全部或部分显露在外的表面上，优选智能橱柜正面(柜门侧)上全部设置有显示屏。对于现有的厨柜面板，材料可为木材、塑料或金属等，在其上面固定安装电子显示器(显示模块)，用于播放/显示图案，然后在安装钢化玻璃，用于保护电子显示器。本发明提供的智能橱柜，外观可人为设置或者可以自动改变，呈现不同的图案、文字、颜色等，也可以展示动态图案，为一种“外观百变”的智能橱
柜，可以适应不同装修风格的厨房，也可以用来配合不同的节日、烘托节日气氛等等。
[0037]
作为本发明实施例可选地实施方式，还包括：图案指令输入模块，用以识别触摸和/或语音指令；图案指令输入模块与控制模块5相连接，控制模块5用以接受图案检测模块识别到的图案信息并能使得该图案信息最终能显示在显示屏上。具体的可以如下：手机或电脑等终端可以与厨柜控制系统智能连接，例如，可以操作手机，选中要展示在显示屏上的图案，控制模块5接收到图案信息后进行处理，使得该图案信息最终能显示在显示屏上。
[0038]
作为本发明实施例可选地实施方式，还包括：环境监控模块，用以检测智能橱柜外的环境信息；环境监控模块与控制模块5相连接，控制模块5能判断出与环境监控模块检测到检测到的信息相对应的目标图像信息并能该目标图像信息输送至显示模块。环境信息包括时间、天气、温度、厨柜外空气质量中的一种或几种。比如，以时间为例，当环境监控模块检识别到当天为中秋节时，环境监控模块将信息输送至控制模块5，控制模块5内预存有设定的程序，控制模块5调用存储器中预存的与中秋节相关的图案，使得该图案显示在显示模块上。显示模块上也可以显示天气、温度等信息，可以依据天气情况显示不同的图案，比如，当阴雨天时，可以在显示屏上显示暖色系列图案。
[0039]
作为本发明实施例可选地实施方式，显示屏包括物品信息显示区，物品信息显示区用以显示智能橱柜各橱柜隔间3的位置以及每个橱柜隔间3内放入的物品信息；或者，部分或所有的橱柜隔间3其橱柜门2的外表面上分别存在有物品信息显示区，物品信息显示区用以显示对应橱柜隔间3内的物品信息。现有技术中，存在忘记将物品放置在橱柜隔间3内的具体位置，有时需要浪费使用者很长时间对物品进行寻找；也存在将物品放入橱柜隔间3时间较长，使用者将该物品忘记，若是食物，容易发生霉变的情况。本发明提供的智能厨柜控制系统，将物品信息显示在显示屏(物品信息显示区)上，以显示每个橱柜隔间3内所放置的物品，使得使用者通过观察显示屏，即可了解到橱柜隔间3放置的物品，便于对橱柜隔间3内物品的查找。
[0040]
作为本发明实施例可选地实施方式，物品信息包括物品的名称和物品放置在橱柜隔间3内的时间，即在显示屏上不仅能了解到橱柜隔间3放置的是哪个物品，也可以了解到某一个物品放置在智能橱柜内的时间，以具有提示使用者的作用；物品信息通过文字、图像以及数字中的一种或几种的形式显示。
[0041]
作为本发明实施例可选地实施方式，还包括：物品检测模块，设置智能橱柜的橱柜隔间3内并用于获取橱柜隔间3内物品的信息；物品检测模块与控制模块5相连接，控制模块5用以接受物品检测模块检测到的信息以使得该信息最终能显示在对应的物品信息显示区上或最终能显示在物品信息显示区相应的区域上。物品检测模块包括图像采集模块，图像采集模块将用高清摄像装置采集到的橱柜中的物品的图像传输到控制模块5，控制模块5对图像采集模块采集到的图像进行属性特征提取，即用对应的图像处理算法提取出各物品的属性信息和物品名称，并最终将物品的名称显示在物品信息显示区上。当物品放置在橱柜隔间3内时，计时器开始计，以用于在物品信息显示区上显示物品放入橱柜隔间3内的时间，优选以天为计时单位。
[0042]
作为本发明实施例可选地实施方式，还包括：物品指令输入模块，用以识别触摸和/或语音指令；物品指令输入模块与控制模块5相连接，控制模块5用以接受物品检测模块识别到的信息以得使得该信息最终能显示在对应的物品信息显示区上或最终能显示在物
品信息显示区相应的区域上。即可以通过人工的方式输入物品的信息，并最终显示在物品信息显示区上。比如，当每个橱柜隔间3其橱柜门2的外表面上均存在有物品信息显示区时，且物品信息显示区为人机交互界面，可以通过人工手动输入或者语音输入的方式，向人机交互界面输入要放置在橱柜隔间3内的物品名称，使得可以在物品信息显示区以文字、图像以及数字中的一种或几种的形式显示出该物品。当物品放置在橱柜隔间3内时，计时器开始计，以用于在物品信息显示区上显示物品放入橱柜隔间3内的时间，优选以天为计时单位。
[0043]
作为本发明实施例可选地实施方式，还包括：有害气体检测模块4，设置智能橱柜的橱柜隔间3内并用于获取橱柜隔间3内空气的质量情况；有害气体检测模块4与控制模块5相连接，控制模块5用以接受物品检测模块检测到的信息以使得该信息最终能以图像、文字、声音以及光信号中的一种或几种的形式输出，以达到提醒的作用。具体地，橱柜隔间3内空气的质量以图像和/或文字的形式显示在该橱柜隔间3橱门外侧面上的显示屏上(可以显示在显示屏上的物品信息显示区上)，并显示提醒的内容，例如，提醒橱柜隔间3内的食物是发霉、变色、变质等；或者，橱柜隔间3还包括报警设备，报警设备与控制模块5相连接，报警设备能发出声音信号和/或光信号以提醒该橱柜隔间3内空气的质量情况。手机或电脑等终端可以与厨柜控制系统智能连接，可监测厨柜里面的健康/安全等问题，智能互联，及时提醒。
[0044]
作为本发明实施例可选地实施方式，有害气体检测模块4包括可燃气体传感器、一氧化碳传感器、霉菌传感器、二氧化硫传感器中的一种或几种。不同的传感器分别用以检测不同的有害气体，当然，可以包括其他检测有害气体的传感器。
[0045]
作为本发明实施例可选地实施方式，还包括杀菌模块，杀菌模块可以采用紫外线杀菌，杀菌模块设置智能橱柜的橱柜隔间3内并用于对橱柜隔间3内进行杀菌处理；杀菌模块与控制模块5相连接且控制模块5能控制杀菌模块对橱柜隔间3内进行杀菌处理，杀菌模块用以净化橱柜隔间3内的环境。
[0046]
作为本发明实施例可选地实施方式，还包括：网络模块，用以连接控制模块5和终端设备实现终端设备与控制模块5之间的数据传输。厨柜控制系统可以通过网络与手机、电脑等终端实现数据的传输。例如：厨柜隔间里面包含有害气体检测模块4，有害气体检测模块4可监测煤气、天然气、一氧化碳、二氧化硫、空气霉菌含量等常见的对人体有害气体，并将信息传递到路由器6(路由器6包括路由器模块和交换机模块)。有害气体信息有两种形式反馈出来，第一通过路由器6传递到控制模块5，然后通过显示模块显示出来，可形成警示图案、文字、声音等反馈出来；第二也可通过路由器6传递至其它智能设备/主机等，在其它智能设备或主机反馈出来，达到互联智能家电传递。路由器6可连接其它智能设备或主机，从而可用手机或电脑通过路由器6将需要的显示的信息传送至控制模块5，并在显示模块上呈现出来。
[0047]
作为本发明实施例可选地实施方式，还包括：电源接线，用以与外部插排相连接以为控制系统提供电能；和/或，电池模块7，用以为控制系统提供电能，且电池模块7与控制模块5相连接。参见图1，示意出了电池模块7，电池模块7可以是蓄电池，使得环境处于停电状态时，智能厨柜控制系统在电池模块7的作用下仍能正常使用。
[0048]
一种智能橱柜，包括智能厨柜控制系统。参见图1，示意出了一种智能橱柜，当然，智能橱柜的形状不限于本发明附图1所示意出的结构，可为柜式，放于厨房地面；也可为挂
式/嵌入式，放在墙壁上。
[0049]
对于现有的厨柜面板，材料可为木材、塑料或金属等，在其上面固定安装电子显示器(显示模块)，用于播放/显示提前设定的壁纸/图案等，然后在安装钢化玻璃，用于保护电子显示器。在智能橱柜的内部设置有有害气体检测模块44、控制模块55、路由器66以及电池模块77等部件。参见图1，示意出了控制模块55、电池模块77以及路由器66设置在底部橱柜隔8内。
[0050]
本发明提供的智能橱柜，外观可人为设置或者自动改变，呈现不同的图案、文字、颜色等，如：用来配合不同的节日，烘托气氛；配合厨房、房间布局，节省重新装修；根据主人的心情或其它需求，变化不同的厨柜外观；根据不同天气、温度、空气质量等，显示不同颜色、图案、数字等，用于提醒，为一种“外观百变”的智能橱柜。
[0051]
本发明的智能厨柜，不同的橱柜隔间3内储放物品，可自动或手动设置以在橱柜隔间3外侧显示屏上显示图案/或物品名字，提醒所储备物品；可在每个橱柜隔间3外观能够显示储放物品的时间；有提醒功能，提醒储放物品的状态，如发霉、变色、变质等，提醒是否存在有害气体；具有杀菌功能，净化橱柜隔间3内的环境。
[0052]
一种智能厨柜控制系统的控制方法，包括以下内容：通过自动或人为控制的方式改变智能橱柜上显示屏所呈现出的图案。即可以通过人为控制，选择个人喜欢的图案，以显示在智能橱柜的显示屏上；或者，也可以选择自动控制模式，即通过内部程序，智能橱柜可以随着时间、天气等自动改变着智能橱柜显示屏上的图案。例如，如果遇上节日，比如中秋节，可以在显示屏上显示与中秋节有关的图案，以烘托节日的气氛；比如，如果是阴雨天，可以在显示屏上显示暖色系列的图案。
[0053]
作为本发明实施例可选地实施方式，具体包括以下内容：通过人机交互界面改变显示屏上呈现的图案，可以通过电脑、手机等设备，控制智能橱柜显示屏上的图案，安装在智能橱柜上的显示模块，也可以具有人机交互界面，使得可以在智能橱柜的人机交互界面上去改变显示屏上的图案；或者，随着智能橱柜外部外界环境的变化自动改变显示屏上呈现的图案。这里的外部环境变化，包括时间、天气、温度、厨柜外空气质量中的一种或几种，环境监控模块可用来检测智能橱柜外的环境变化，环境监控模块与控制模块5相连接，控制模块5能判断出与环境监控模块检测到检测到的信息相对应的目标图像信息并能该目标图像信息输送至显示模块，实现自动改变图案。
[0054]
作为本发明实施例可选地实施方式，还包括以下内容：手动在显示屏上的物品信息显示区输入物品信息，以显示每个橱柜隔间3内所放置的物品；或者，自动采集每个橱柜隔间3内所放置的物品信息，并将物品信息显示在物品信息显示区上，以显示每个橱柜隔间3内所放置的物品。显示屏包括物品信息显示区，物品信息显示区用以显示智能橱柜各橱柜隔间3的位置以及每个橱柜隔间3内放入的物品信息，可以通过手动的方式，在物品信息显示区相应的区域上输入放入橱柜隔间3内的物品，使得各橱柜隔间3的位置与橱柜隔间3内放入的物品信息相对应，也可以通过自动识别的功能，即通过物品检测模块自动检测放入橱柜隔间3内的物品，并将物品的信息显示在物品信息显示区相应的区域。
[0055]
或者，所有的橱柜隔间3其橱柜门2的外表面上分别存在有物品信息显示区，物品信息显示区用以显示对应橱柜隔间3内的物品信息，此时，也可以通过手动输入或自动识别的方式，每个橱柜隔间3内的物品信息显示在对应的物品信息显示区上。
[0056]
由于物品信息包括物品的名字和放入橱柜隔间3内的时间，以达到提醒使用者的功能，使得使用者能快速找到橱柜隔间3内的物品以及能及时了解到橱柜隔间3内放置物品的时间。可在厨柜外边了解储存在里面的物品和储存时间，解决漏忘的问题。
[0057]
作为本发明实施例可选地实施方式，还包括以下内容：检测橱柜隔间3内有害气体的浓度，并将检测到的有害气体浓度以图像、文字、声音以及光信号中的一种或几种的形式进行输出。如果橱柜隔间3内检测到有天然气、煤气以及霉菌等有害气体，可以在物品信息显示区以图像或文字的形式显示出来，也可以同时发出声音或光的报警信号，提示使用者注意。
[0058]
比如，当将物品放置在某一橱柜隔间3内的时间太长，橱柜隔间3内的有害气体检测模块4检测到橱柜隔间3有霉菌或检测到霉菌达到预设浓度值时，会在与橱柜隔间3相对应的物品信息显示区上以图像或文字的形式显示出来，并在显示区上发出光信号，且发出声音报警，以提示使用者注意。此时，控制模块5可控制杀菌模块对橱柜隔间3内进行杀菌处理。
[0059]
以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。
