本实用新型属于家具技术领域，涉及一种收纳装置，特别是一种抽屉式收纳装置。

背景技术：

抽屉是桌子、柜子等家具中放东西用的匣子，抽屉有底，没盖，可以抽出来推进去。

塑料的抽屉式收纳装置具有性价比高而广受消费者喜爱，传统的塑料抽屉存在着抽推手感较差，以及舒适性不足。本领域技术人员容易想到采用抽屉滑轨连接抽屉和本体，但存在安装牢固度差，制造成本高等问题；换言之，抽屉滑轨不适合应用在塑料的抽屉式收纳装置中。

技术实现要素：

本实用新型提出了一种抽屉式收纳装置，本实用新型要解决的技术问题是如何提高塑料抽屉抽推手感。

本实用新型的要解决的技术问题可通过下列技术方案来实现：本抽屉式收纳装置，包括具有抽屉安装槽的抽屉外壳和设置在抽屉安装槽内的抽屉；抽屉的后部两侧均设有导向轮；抽屉安装槽中后部的两侧面上固定有摩擦挡块，摩擦挡块位于导向轮运动轨迹线上，摩擦挡块中与抽屉侧面相对的摩擦面包括两段均与抽屉安装槽侧面倾斜设置的摩擦导向面；抽屉上设有当导向轮抵靠在摩擦挡块的摩擦面上时抽屉仍能抽出和推进的弹性机构。

抽屉处于推入状态时，弹性机构使导向轮抵靠在摩擦挡块上，因而在弹性机构和摩擦挡块的共同作用下，避免抽屉式收纳装置自然滑出。在抽出抽屉的过程中，弹性机构既使导向轮的位置随着摩擦面改变，又会增加滑动阻力，通过调控弹性机构的弹力以及摩擦导向面的倾斜角度使得人们抽出抽屉所需的力较为舒适；同时避免人们一下子将抽屉完全抽出。在推入抽屉的过程中，当导向轮越过位于摩擦挡块前侧的摩擦导向面后，在惯性力以及弹性机构的弹力作用下，抽屉具有自然向内滑动的能力，且能保证抽屉完全推入。

作为优选，位于摩擦挡块后侧的摩擦导向面倾斜角度小于位于摩擦挡块前侧的摩擦导向面倾斜角度。这样更能实现上述功能，且使抽屉抽推手感更佳。

在上述的抽屉式收纳装置中，所述弹性机构包括采用弹性材料制成的弹性臂，弹性臂的一端与抽屉固定连接，导向轮与弹性臂的另一端转动连接。

在上述的抽屉式收纳装置中，所述抽屉上开有呈条状的定位槽，导向轮的轮轴安装在定位槽内，弹性机构包括安装在定位槽内的弹簧，弹簧的一端与导向轮的轮轴相抵靠，弹簧的另一端与定位槽的端面相抵靠。

与现有技术相比，本抽屉式收纳装置能降低抽屉自然滑出的可能性，进而保证抽屉处于完全推入状态不变。本抽屉式收纳装置还能调控抽屉推入和抽出所需作用力，进而保证抽屉抽推手感较佳。本抽屉式收纳装置在推入抽屉过程中且末段时抽屉能自动向内滑动，既保证抽屉完全推入，又能避免发出巨大的振动和噪声。

附图说明

图1是本抽屉式收纳装置的立体结构示意图。

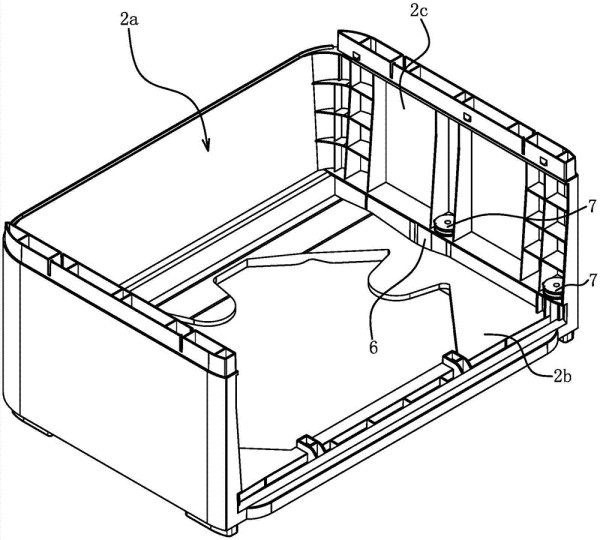

图2是抽屉外壳的立体结构示意图。

图3是抽屉的立体结构示意图。

图4是实施例一中弹性机构的立体结构示意图。

图5是本抽屉式收纳装置的侧视结构示意图。

图6是图5中A-A的剖视结构示意图。

图7是摩擦导向面倾斜角度示意图。

图8是实施例二中弹性机构的立体结构示意图。

图中，1、抽屉；2、抽屉外壳；2a、抽屉安装槽；2b、底板；2c、侧围板；2d、抽屉安装槽的侧面；3、导向轮；4、弹性臂；5、连接座；6、摩擦挡块；6a、摩擦导向面；7、辅助导向轮；8、定位槽；9、弹簧。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

实施例一

如图1至图7所示，本抽屉式收纳装置为抽屉式收纳盒；本抽屉式收纳装置包括抽屉外壳2和抽屉1。抽屉外壳2具有抽屉安装槽2a，抽屉外壳2包括底板2b、顶板和侧围板2c，侧围板2c的上部与顶板固定，侧围板2c的下部与底板2b固定。根据实际情况，本抽屉式收纳装置也可以为抽屉1式收纳柜，抽屉外壳2的结构也适应性地调整。

抽屉1设置在抽屉安装槽2a内，抽屉1能水平向外抽出，也能水平向内推入。

如图3、图4和图6所示，抽屉1的后部两侧均设有导向轮3；导向轮3与抽屉1之间还设有弹性机构；具体来说，弹性机构包括采用弹性材料制成的弹性臂4，弹性臂4的一端与抽屉1固定连接，更具体来说，抽屉1的底面上卡接固定有连接座5，连接座5与弹性臂4的一端连为一体，连接座5与弹性臂4均采用塑料制成。导向轮3与弹性臂4的另一端转动连接，导向轮3的轮面与抽屉安装槽的侧面2d平行设置。

如图2、图6和图7所示，抽屉安装槽2a中后部的两侧面上固定有摩擦挡块6，即摩擦挡块6固定在抽屉外壳2的左侧板和右侧板的内侧面上；说明书附图给出摩擦挡块6与抽屉外壳2连为一体，这样既便于生产，以及提高摩擦挡块6与抽屉外壳2之间连接吻合度，即不会产生接缝，又能降低抽屉式收纳装置的制造成本。

摩擦挡块6位于导向轮3运动轨迹线上，即抽推抽屉1时，导向轮3能与摩擦挡块6相抵靠。摩擦挡块6中与抽屉1侧面相对的摩擦面包括两段均与抽屉安装槽的侧面2d倾斜设置的摩擦导向面6a；导向轮3受向左或向右推力时弹性臂4变形使导向轮3位移，即在抽出抽屉1或当推入抽屉1过程中且导向轮3越过摩擦挡块6的阶段中，在摩擦导向面6a的作用下以及弹性机构的作用下，导向轮3的轮面与摩擦面相抵靠且弹性机构被压缩变形；导向轮3逐渐向远离抽屉1侧面方向移动；待导向轮3越过最高点后，导向轮3再在弹性机构的弹力作用下向靠近抽屉1侧面方向移动，使得导向轮3的轮面仍然与摩擦面相抵靠。

如图7所示，位于摩擦挡块6后侧的摩擦导向面6a倾斜角度α小于位于摩擦挡块6前侧的摩擦导向面6a倾斜角度β。倾斜角度α的数值为4°～6°，倾斜角度β的数值为10°～16°。

抽屉安装槽2a中两侧面的中部和前部均转动连接有一个辅助导向轮7，进而提高抽屉1移动稳定性、灵活性以及降低噪声。

实施例二

本实施例同实施例一的结构及原理基本相同，基本相同之处不再累赘描述，仅描述不一样的地方，不一样的地方在于：如图8所示，抽屉1上开有呈条状的定位槽8，导向轮3的轮轴安装在定位槽8内，弹性机构包括安装在定位槽8内的弹簧9，弹簧9的一端与导向轮3的轮轴相抵靠，弹簧9的另一端与定位槽8的端面相抵靠。
