一种隐藏式自动收袋垃圾桶的制作方法

厨房垃圾袋隐藏式收纳 #生活技巧# #家居清洁技巧# #家居整理收纳#

本技术涉及垃圾桶，特别涉及一种隐藏式自动收袋垃圾桶。

背景技术：

1、垃圾桶，是专门用于盛放废弃物的容器。垃圾桶内的易腐烂物容易滋生细菌，产生异味。为了保持垃圾桶的清洁，人们通常会在垃圾桶内套上一层垃圾袋，待垃圾袋装满后，可以将袋口收紧打结，投递至垃圾站。目前，市面上出现了一种抽绳式垃圾袋，在倒垃圾时，通过拉紧抽绳即可完成垃圾袋的收口。但是，在更换垃圾袋时，用户需要手动将压环与桶体进行分离，再将垃圾袋从垃圾桶中取下并收口打包。在此过程中，手部极易接触到袋口的脏污，增加了触摸感染的风险，存在着卫生隐患。

2、现有技术中，如公开号为cn210654703u的中国专利提供了一种可封口垃圾桶，包括桶体，该桶体的桶壁上至少部分包括柔性材料制成的柔性桶壁；所述桶体用以放置一袋口具有封口拉绳的垃圾袋，当拉绳被拉动时，柔性桶壁发生形变而使该垃圾袋的袋口从所述桶体边缘逐渐脱离并被封口。该垃圾桶通过向一侧抽动抽绳进行收口，另一侧的柔性桶壁在垃圾袋的带动下产生形变，使得垃圾袋的袋口从桶口处脱落实现收口，一定程度上避免了手部触摸脏污的风险。但是，该垃圾桶在实际使用过程中仍然存在以下不足：首先，该垃圾桶制造工艺较为复杂，需要在硬质桶壁上加装柔性材料，实现软硬结合加工，成本较高；其次，由柔性材料制成的柔性桶壁在长时间的使用下，容易发生塌陷变形，实际使用寿命较短；最后，该垃圾桶在打包垃圾袋时，用户通过袋口可以看到桶内的垃圾，尤其是纸尿裤、卫生巾等一些私密性垃圾，容易引起用户感观上的不适，难以实现隐藏式收袋效果，用户使用体验感不佳。

3、因此，针对现有技术中存在的问题，亟需提供一种结构简单、稳定可靠，可实现隐藏式收袋效果的垃圾桶，以满足人们对垃圾桶日益提高的使用需求。

技术实现思路

1、有鉴于此，本实用新型旨在提出一种隐藏式自动收袋垃圾桶，配合抽绳式垃圾袋使用，将抽绳式垃圾袋的袋口套设在桶体的上边沿和挡块上，拉动拉绳收袋时，袋口作用于挡块上使之变形，进而袋口从挡块上脱离，从而稳定可靠地完成垃圾袋的收口操作，使用便捷。

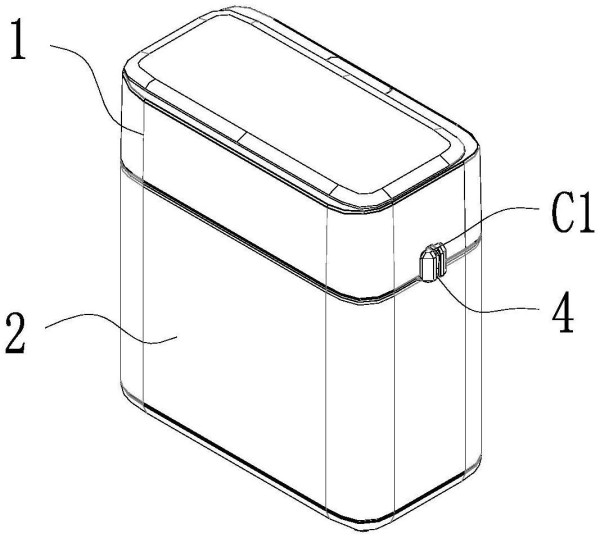

2、为达到上述目的，本实用新型的技术方案是这样实现的：一种隐藏式自动收袋垃圾桶，包括桶体和桶罩，所述桶体包括分体设置的内桶和外桶身，所述外桶身具有一桶腔，用于容纳所述内桶，所述内桶上端开口，且具有一中空内腔；所述桶罩套接在桶体的开口上，桶罩中部具有一贯穿的投料槽，所述投料槽连通所述开口；还包括铰接在桶罩上的桶盖，用于打开或封闭所述投料槽，

3、所述内桶的中空内腔由桶壁环绕而成，用于放置抽绳式垃圾袋以容纳垃圾，环状桶壁上具有端面倾斜向上的缺口部，所述缺口部上设有若干个柔性的挡块，抽绳式垃圾袋的袋口套设在所述桶壁的上边沿处和所述挡块上；

4、所述外桶在远离所述挡块一侧的外壁侧面上还设有一收绳座，所述收绳座设置有供垃圾袋拉绳卡入的凹槽，所述桶罩侧壁上设有与收绳座的凹槽相导通的抽绳口，垃圾袋的拉绳通过所述抽绳口和凹槽穿出桶外；拉动拉绳收袋时，袋口作用于挡块上使之变形，进而袋口从挡块上脱离。

5、在本实用新型中，将抽绳式垃圾袋的袋口套设在桶体的上边沿和挡块上，拉动拉绳收袋时，袋口作用于挡块上使之变形，进而袋口从挡块上脱离，从而实现对垃圾袋的快速收口操作，使用便捷。

6、作为以上方案的进一步改进，环状桶壁包括相互邻接的第一桶壁区和第二桶壁区，第一桶壁区的桶壁高度向第二桶壁区逐渐减小，所述收绳座设置在所述第一桶壁区的外侧，所述挡块设于所述第二桶壁区处，第一桶壁区的各挡块顶端的高度与所述第二桶壁区的桶壁高度相对应。

7、作为以上方案的进一步改进，所述抽绳口自桶罩的侧壁下端面开槽，并向上延伸形成沟槽结构；

8、所述收绳座向桶体外侧延伸，包括镜像对称设置的左夹座和右夹座，两者之间形成所述凹槽，所述凹槽连通至下侧，左夹座、右夹座为中空结构，左夹座、右夹座的下端面设有向上延伸的镂空部；

9、左夹座、右夹座靠近桶体的一侧还设有卡合部，当桶罩套接在通体开口上时，抽绳口的下端入口嵌合在收绳座的卡合部上；

10、需要说明的是，收绳座的凹槽设置可以有效束缚拉绳下垂，避免其到处飘动；同时，通过在收绳座上设置凹槽，也为垃圾袋的拉绳提供一个导向作用，使得垃圾袋的袋口脱离过程中更为顺畅可靠。

11、作为以上方案的进一步改进，各挡块在无外力作用下呈竖向状态，在拉绳的作用下，各挡块朝向拉绳作用的方向倾斜变形。

12、作为以上方案的进一步改进，所述挡块向上延伸的末端设有水平向外的翻边，所述环状桶壁的上边沿设有一圈外翻的凸缘环；

13、为了更好地实现对垃圾袋的袋口的框缚作用，进一步的，在挡块上设置翻边，以及在环状桶壁上设置凸缘环，能够有效地将垃圾袋绕设在桶体上，避免其意外脱落，影响用户体验感。

14、作为以上方案的进一步改进，所述外桶身还包括一桶环，所述桶环呈环状扣合固定在所述外桶身的上边沿处，所述收绳座设置在外桶身的桶环上，当所述桶罩套接在桶体的开口上时，所述桶罩的下边沿抵接在所述桶环上。

15、作为以上方案的进一步改进，所述挡块通过一连接件与桶体连接固定，所述连接件的上部设有插板，下部设有扣件，所述挡块的下端面设有与插板相适配的插槽，桶体上设有与扣件相适配的卡位，所述挡块通过插槽与所述连接件上的插板卡嵌连接，并借助所述连接件上的扣件与桶体上的卡位扣合固定；

16、需要说明的是，设置挡块通过一连接件与桶体连接固定，使得挡块可以被灵活组装及替换，避免失效，大大提高了垃圾桶的实际使用寿命。

17、作为以上方案的进一步改进，所述挡块、连接件呈弧型结构，桶体上的卡位与挡块、连接件的弧型结构相适配；

18、需要说明的是，将挡块、连接件设置为弧型结构，能够有效提高其稳定性，使其在不受外力的情况下一直保持竖直状态；同时，弧型结构也限制了挡块只能向桶内侧倾斜变形，确保垃圾桶运行的顺畅可靠。

19、作为以上方案的进一步改进，所述内桶上背离挡块的一侧设有一收纳孔，所述收纳孔与抽绳口相对应设置；需要说明的是，部分抽绳式垃圾袋的袋口与垃圾桶的开口并不匹配，设置收纳孔可以有效收纳并固定垃圾袋多余的部分，避免垃圾袋多余的部分被桶盖压住，影响垃圾桶的正常使用。

20、作为以上方案的进一步改进，所述桶罩上设有一驱动单元，所述驱动单元的输出端与桶盖传动连接，还包括感应器、控制单元，所述感应器接收到感应信号，并传输给控制单元，由控制单元控制驱动单元，驱动桶盖的开启或闭合；本收袋垃圾桶在收口过程中，借助桶罩的遮掩作用，可以有效避免用户直观地看到袋内垃圾，缓解用户心理上的不适感，实现隐藏式收口打包操作，用户体验佳。

21、本实用新型的有益效果为：

22、本收袋垃圾桶可以配合抽绳式垃圾袋使用，将抽绳式垃圾袋的袋口套设在桶体的上边沿和挡块上，拉动拉绳收袋时，袋口作用于挡块上使之变形，进而袋口从挡块上脱离，从而实现对垃圾袋的快速收口操作，使用便捷；此外，本收袋垃圾桶在收口过程中，借助桶罩的遮掩作用，可以有效避免用户直观地看到袋内垃圾，缓解用户心理上的不适感，实现隐藏式收口打包操作，用户体验佳；内桶可以与外桶身分离，方便清洁。
