一种磁吸式生活用品储存盒的制作方法

使用磁吸式储物盒吸附在冰箱门内，方便取用食材 #生活技巧# #组织技巧# #储物盒#

本实用新型涉及生活用品技术领域，尤其涉及一种磁吸式生活用品储存盒。

背景技术：

储物盒是用来存储，收藏东西的器具。储物盒通常也叫整理盒、整理盒、收纳盒，储物箱的材料多种多样，通常有塑料、布艺、纸质、金属、木质等。

现有的储物盒大多只能够放置在桌面上，而部分则是通过用钉子固定在墙壁上，放在桌面上会占用桌面的空间，而使用钉子则会破坏墙面的美观。因此，亟需设计一种磁吸式生活用品储存盒来解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种磁吸式生活用品储存盒。

为了实现上述目的，本实用新型采用了如下技术方案：

一种磁吸式生活用品储存盒，包括底座和盒体，所述底座的一侧外壁上开有卡槽，且卡槽的内部粘接有强磁铁，所述盒体的底部外壁上开有呈等距离分布的插孔，所述底座的顶部外壁上一体成型有呈等距离分布的支撑杆，且支撑杆插接在插孔的内部，所述盒体的内部转动连接有承载板，所述承载板的一侧外壁上粘接有弹簧垫，且弹簧垫远离承载板的一侧粘接在盒体的一侧内壁上，所述盒体的顶部外壁上转动连接有顶板，且顶板的底部外部上一体成型有推板，所述推板与承载板的顶部外壁相接触。

进一步的，所述盒体的一侧外壁上开有取料口，所述取料口的底部内壁上通过螺钉安装有连接板，所述连接板的一侧外壁上一体成型有挡钩。

进一步的，所述盒体的一侧外壁上开有插槽，且插槽的内部插接有抽屉。

进一步的，所述抽屉的内部开有呈等距离分布的卡槽，且卡槽的内部卡接有呈等距离分布的隔板。

进一步的，所述抽屉的一侧外壁上开有指孔，且指孔的内部插接有防护套。

进一步的，所述顶板的顶部外壁上开有定位槽，且定位槽的内部粘接有软垫。

进一步的，所述底座的底部外壁上一体成型有呈等距离分布的支撑腿，且支撑腿的底部外壁上粘接有防滑垫。

本实用新型的有益效果为：

1.通过设置的底座和强磁贴，底座上的强磁铁能够使得底座和储物盒吸附在金属的表面，如电冰箱的侧面、电脑桌的侧面、铁课桌的侧面等，既能够方便取下，也不会破坏物品的表面。

2.通过设置的抽屉，抽屉和承载板将盒体的内部分割成两大腔体，能够方便使用者存放不同的物品，避免不同物品相互混杂而难以寻找所需的物品。

3.通过设置的顶板和承载板，承载板用于盛放棒状物品如棉签、笔、笔芯等，当需要取出时，仅需按压顶板便能够方便地将物品取出，而无需将盒体打开，使用方便。

附图说明

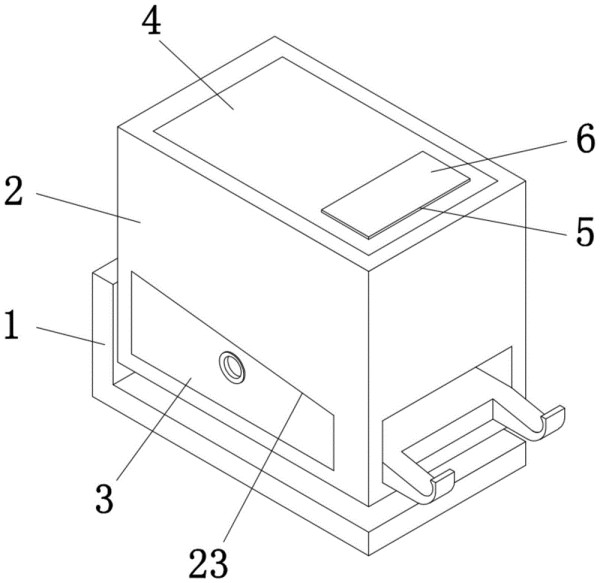

图1为本实用新型提出的一种磁吸式生活用品储存盒的结构示意图；

图2为本实用新型提出的一种磁吸式生活用品储存盒的底座结构剖视图；

图3为本实用新型提出的一种磁吸式生活用品储存盒的盒体结构剖视图；

图4为本实用新型提出的一种磁吸式生活用品储存盒的抽屉结构示意图。

图中：1底座、2盒体、3抽屉、4顶板、5定位槽、6软垫、7支撑腿、8防滑垫、9安装槽、10强磁铁、11支撑杆、12插孔、13推板、14承载板、15弹簧垫、16取物口、17连接板、18挡钩、19指孔、20隔板、21卡槽、22防护套、23插槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请同时参见图1至图4，一种磁吸式生活用品储存盒，包括底座1和盒体2，底座1的一侧外壁上开有卡槽21，且卡槽21的内部粘接有强磁铁10，强磁铁10用于将底座1吸附在金属物体的表面，盒体2的底部外壁上开有呈等距离分布的插孔12，底座1的顶部外壁上一体成型有呈等距离分布的支撑杆11，且支撑杆11插接在插孔12的内部，支撑杆11和插孔用于连接和固定底座1和盒体2，盒体2的内部转动连接有承载板14，承载板14的一侧外壁上粘接有弹簧垫15，弹簧垫15用于承载板14的复位，且弹簧垫15远离承载板14的一侧粘接在盒体2的一侧内壁上，盒体2的顶部外壁上转动连接有顶板4，且顶板4的底部外部上一体成型有推板13，推板13用于推动承载板14，推板13与承载板14的顶部外壁相接触。

进一步的，盒体2的一侧外壁上开有取料口16，取料口16的底部内壁上通过螺钉安装有连接板17，连接板17的一侧外壁上一体成型有挡钩18，挡钩18能够防止棒状物体滚落在地面上。

进一步的，盒体2的一侧外壁上开有插槽23，且插槽23的内部插接有抽屉3，抽屉3用于盛放不规则形状的物体。

进一步的，抽屉3的内部开有呈等距离分布的卡槽21，且卡槽21的内部卡接有呈等距离分布的隔板20，隔板20用于分隔抽屉3内部的空间。

进一步的，抽屉3的一侧外壁上开有指孔19，指孔19能够方便使用者将抽屉3拉出，且指孔19的内部插接有防护套22。

进一步的，顶板4的顶部外壁上开有定位槽5，且定位槽5的内部粘接有软垫6，软垫6能够使得使用者按压顶板4时更加舒适。

进一步的，底座1的底部外壁上一体成型有呈等距离分布的支撑腿7，且支撑腿7的底部外壁上粘接有防滑垫8，防滑垫8能够防止储物盒放置在桌面上时滑动。

工作原理：使用时，使用者可以将盒体2通过底座1上的强磁铁吸附在金属物体的表面，或者将储物盒通过支撑腿7放置在桌面上，使用者首先将顶板4向上打开，接着将排列好的棒状物品放置在底部的承载板14上，当使用时，使用者向下按压顶板4，顶板4带动推板13运动，推板13将承载板14下压，从而使得棒状物品通过取物口16掉落在连接板17上，此时使用者将顶板4松开，弹簧垫15带动承载板14复位，最后滚落至挡钩18的内部，之后使用者从挡钩18上取出物品即可，当需要存放不规则的物品时，可以通过指孔19将抽屉3取出，再将物品放置在抽屉3的内部即可。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
