一种厨房用具的悬挂连接装置的制作方法

利用厨房墙面，安装可伸缩的厨具悬挂架，方便烹饪操作。 #生活技巧# #收纳技巧# #墙面悬挂储物#

1.本实用新型属于厨房用品悬挂连接技术领域，涉及一种厨房用具的悬挂连接装置。

背景技术：

2.为了厨房整洁干净，现有的厨房用具一般通过挂孔和固定在墙壁上的挂钩进行相对悬挂连接，这种悬挂连接方式不仅不便于拆卸，且挂钩之间的位置固定对不同的厨具不能调节适当的间距。
3.针对上述的这一问题，现有的市场上出现一种新的悬挂连接结构用于厨房用具；如中国专利专利号为：“202020355228.3”授权公告号为：cn212015370u所述的一种厨房用具悬挂结构，其具体结构包括吸附组件、支撑组件、悬挂组件，吸附组件安装于支撑组件背部，悬挂组件安装于支撑组件前部；吸附组件包括底座、吸盘，吸盘螺固于底座背部；支撑组件包括罩体和接水件，罩体卡接在底座外表面，接水件转动连接于罩体底部；悬挂组件包括若干个挂钩，横杆、若干个第二磁铁，挂钩滑接在罩体表面，横杆其一端部与罩体转动连接，第二磁铁沿横杆径向间隔分布于横杆外表面，罩体表面于横杆下铰接有用于支撑固定横杆的支撑杆。
4.在上述的结构中，该支撑组件以及悬挂组件结构复杂，相对连接结构稳定性较差，生产制造成本较高。

技术实现要素：

5.本实用新型的目的是针对现有技术中存在的上述问题，提供了一种结构简单、悬挂方便，结构稳定性较好的厨房用具的悬挂连接装置。
6.本实用新型的目的可通过下列技术方案来实现：一种厨房用具的悬挂连接装置，包括用于与墙体固定的连接型材，该厨房用具固连在连接型材上，其特征在于，所述的厨房用具和连接型材之间设置有能使厨房用具在连接型材上快速装卸的活动装配结构；所述的活动装配结构包括连接型材上设置有装配槽，所述的厨房用具上设有能与连接型材上的装配槽相对卡位配合的卡位凸起部，该厨房用具通过卡位凸起部穿过连接型材的装配槽的槽口嵌入连接型材的装配槽内并与连接型材的装配槽形成相对抵靠卡位。
7.本厨房用具的悬挂连接装置主要设置与墙壁固连的连接型材，连接型材上设置装配槽，厨房用具上设置卡位凸起部，通过卡位凸起部和连接型材的装配槽进行相对悬挂卡位，使用方便，结构简单，生产制造方便。
8.在上述的一种厨房用具的悬挂连接装置中，所述的连接型材为条状结构，该连接型材的装配槽位于连接型材的下表面，该连接型材的装配槽随连接型材的长度方向延伸。通过外力的作用，该厨房用具上的卡位凸起部卡位于连接型材的装配槽中可沿连接型材的装配槽的长度方向进行左、右位移调节，可针对不同的厨房用具调节适当的间距，使用方便。
9.在上述的一种厨房用具的悬挂连接装置中，所述的连接型材的装配槽的横截面为月牙形状，该连接型材的装配槽的槽口在连接型材的下表面由上向下外倾斜分布。这样设置的目的是使厨房用具上的卡位凸起部和连接型材的装配槽能进行竖直方向上的限位卡位，结构设计合理。
10.在上述的一种厨房用具的悬挂连接装置中，所述的连接型材的装配槽的前槽壁为竖直壁，该连接型材的装配槽的前槽壁的槽口处具有由上向下外倾斜分布的倾斜导向壁，该连接型材的装配槽的后槽壁为月牙形状的弧形壁，所述的连接型材的装配槽的倾斜导向壁和连接型材的装配槽的后槽壁之间的间距尺寸大于或等于厨房用具的卡位凸起部的凸起厚度尺寸。这样设置的目的是方便厨房用具上的卡位凸起部通过连接型材的装配槽的槽口和连接型材的装配槽进行相对限位卡位，方便两者进行相对卡位。
11.在上述的一种厨房用具的悬挂连接装置中，所述的厨房用具上设有用于与连接型材连接的挂连壁，所述的卡位凸起部位于挂连壁的上边沿的后壁上。这样设置的目的是方便厨房用具的卡位凸起部和连接型材的装配槽进行相对卡位。
12.在上述的一种厨房用具的悬挂连接装置中，所述的卡位凸起部为条形月牙棱结构，该卡位凸起部沿挂连壁的长度方向延伸，所述的厨房用具上还设置有当卡位凸起部和连接型材的装配槽装配卡位时，使挂连壁的上边沿的前壁和连接型材的装配槽的前槽壁贴合抵靠的支撑结构。卡位凸起部和连接型材的装配槽卡位面积较多，结构稳定。
13.在上述的一种厨房用具的悬挂连接装置中，所述的支撑结构包括支撑柱，所述的厨房用具的后壁的外表面具有呈水平设置的插接槽，所述的支撑柱的一端插接在所述的厨房用具的插接槽中，该支撑柱的另一端用于与墙体进行水平支撑。这样设置的目的是通过支撑柱进行相对限位支撑，防止厨房用具在连接型材的装配槽卡位时，发生前、后相对卡接位移，结构稳定。
14.挂连壁的上边沿的前壁和连接型材的装配槽的前槽壁贴合抵靠固定是通过力学的杠杆原理，厨房用具承重力越大，该挂连壁和连接型材连接越牢固，在挂连壁和连接型材的活动装配中，该厨房用具的挂连壁作为杠杆，该连接型材的装配槽的后槽壁的槽口棱作为杠杆的支点。
15.与现有技术相比，本厨房用具的悬挂连接装置的优点为：结构设计合理、简单，厨房用具和连接型材相对悬挂连接结构稳定，使用方便，生产制造成本较低，值得推广。
附图说明

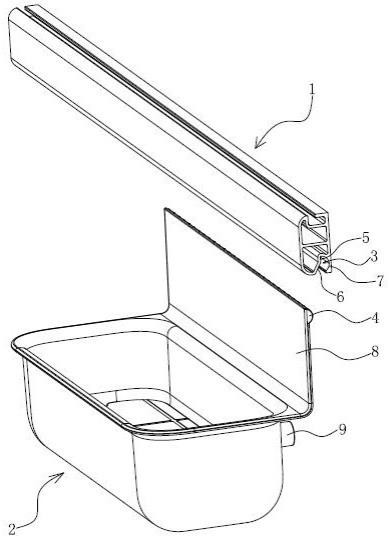

16.图1是本厨房用具的悬挂连接装置爆炸的立体结构示意图。
17.图2是本厨房用具的悬挂连接装置爆炸的立体结构示意图。
18.图中，1、连接型材；2、厨房用具；3、装配槽；4、卡位凸起部；5、前槽壁；6、倾斜导向壁；7、后槽壁；8、挂连壁；9、支撑柱；10、插接槽。
具体实施方式
19.以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。
20.如图1和图2所示，本厨房用具2的悬挂连接装置主要由用于与墙体固定的连接型
材1组成，该厨房用具2固连在连接型材1上，厨房用具2和连接型材1之间设置有能使厨房用具2在连接型材1上快速装卸的活动装配结构；在实际制造是，该活动装配结构的具体实施方式为：连接型材1上设置有装配槽3，厨房用具2上设有能与连接型材1上的装配槽3相对卡位配合的卡位凸起部4，该厨房用具2通过卡位凸起部4穿过连接型材1的装配槽3的槽口嵌入连接型材1的装配槽3内并与连接型材1的装配槽3形成相对抵靠卡位。
21.在实际制造是，该连接型材1为条状结构，该连接型材1的装配槽3位于连接型材1的下表面，该连接型材1的装配槽3随连接型材1的长度方向延伸；该连接型材1的装配槽3的横截面为月牙形状，该连接型材1的装配槽3的槽口在连接型材1的下表面由上向下外倾斜分布。连接型材1的装配槽3的前槽壁5为竖直壁，该连接型材1的装配槽3的前槽壁5的槽口处具有由上向下外倾斜分布的倾斜导向壁6，该连接型材1的装配槽3的后槽壁7为月牙形状的弧形壁，连接型材1的装配槽3的倾斜导向壁6和连接型材1的装配槽3的后槽壁7之间的间距尺寸大于或等于厨房用具2的卡位凸起部4的凸起厚度尺寸。
22.在实际制造是，该厨房用具2上设有用于与连接型材1连接的挂连壁8，卡位凸起部4位于挂连壁8的上边沿的后壁上；该卡位凸起部4为条形月牙棱结构，该卡位凸起部4沿挂连壁8的长度方向延伸，厨房用具2上还设置有当卡位凸起部4和连接型材1的装配槽3装配卡位时，使挂连壁8的上边沿的前壁和连接型材1的装配槽3的前槽壁5贴合抵靠的支撑结构。
23.在实际制造是，该支撑结构的具体实施方式为：主要由支撑柱9组成，厨房用具2的后壁的外表面具有呈水平设置的插接槽10，支撑柱9的一端插接在所述的厨房用具2的插接槽10中，该支撑柱9的另一端用于与墙体进行水平支撑。
24.本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
