1.本实用新型涉及厨房用具技术领域，具体为一种家居厨房餐具储藏用底柜。

背景技术：

2.近年来，随着人们生活水平的提高，越来越多的人更加注重对生活品质的追求，比如，餐具洗好后往往需要沥干，通常的做法是直接搁置于台面或者置于滤水架上，流出的水会直接流到台面上，造成台面和地板沾湿，需要用抹布擦干，操作麻烦且不卫生；而现在人们大多会购买专门放置碗筷的餐具底柜，餐具底柜内设有专门放置筷子、勺子、碗碟的抽屉，为洗涤后的碗筷提供了放置的场所，但是洗涤后的碗筷还残留有少量的水，由于底柜内部大部分为封闭式，这样集中放置会滋生细菌发霉，有害人们身体健康，同时底柜在安放或者移动时很不方便。

技术实现要素：

3.(一)解决的技术问题
4.针对现有技术的不足，本实用新型提供了一种家居厨房餐具储藏用底柜，解决了上述背景技术中提出的现有的家居厨房餐具储藏用底柜内部大部分为封闭式，这样集中放置会滋生细菌发霉，有害人们身体健康，同时底柜在安放或者移动时很不方便的问题。
5.(二)技术方案
6.为实现以上目的，本实用新型通过以下技术方案予以实现：
7.一种家居厨房餐具储藏用底柜，包括柜体，所述柜体的顶部固定连接有放置台，所述柜体的底部固定连接有矩形框架，所述柜体的两侧上端中部均开设有通孔，两个所述通孔的内部均安装有消毒风扇，两个所述消毒风扇相互远离的一侧均安装有过滤板，所述柜体的内部从下至上依次固定连接有第二横板和第一横板，所述第一横板的上表面两侧均设置有透风板，所述透风板的底部与第一横板的上表面固定连接，所述透风板的顶部与柜体的内顶壁固定连接，两个所述透风板之间固定连接有第一隔板，所述第一隔板的上表面中部固定连接有第二隔板，所述第二隔板远离第一隔板的一端与柜体的内顶壁固定连接，所述柜体的下表面四角处均固定连接有液压缸，所述液压缸的底端固定连接有连接件，所述连接件的底端安装有万向轮。
8.进一步的，所述放置台的大小大于柜体的大小，所述柜体的大小与矩形框架的大小相等。
9.进一步的，所述第一横板位于消毒风扇的下方，所述透风板与柜体的内壁留有空间，所述第二隔板上均匀开设有多个通孔。
10.进一步的，所述第一横板、透风板、第一隔板和第二隔板共同围成两个第一放置腔和一个第二放置腔，所述第一横板、第二横板和柜体的内部共同围成第一储物腔和第二储物腔。
11.进一步的，所述第一放置腔的内部、第二放置腔的内部、第一储物腔的内部和第二
储物腔的内部分别滑动连接有第一抽屉、第二抽屉、第三抽屉和第四抽屉。
12.进一步的，所述透风板的内部均匀开设有多个透风孔，多个所述透风孔关于第一隔板对称分布。
13.进一步的，所述液压缸的高度、连接件的高度和万向轮的高度均小于矩形框架的高度，所述液压缸位于矩形框架的内侧。
14.(三)有益效果
15.本实用新型提供了一种家居厨房餐具储藏用底柜，具备以下有益效果：
16.(1)、该家居厨房餐具储藏用底柜，通过在柜体的两侧壁开设通孔，通孔的内部安装消毒风扇和过滤板，并且设置透风板，这样在餐具放置在第一抽屉和第二抽屉内部后消毒风扇工作，消毒风扇向柜体的内部吹进带有负离子的风，使得柜体内部的餐具得到吹干并消除细菌，这样保证了人们的健康。
17.(2)、该家居厨房餐具储藏用底柜，通过在柜体的下表面设置液压缸，当需要安放或移动底柜时，启动液压缸，液压缸的伸缩端通过连接件带动万向轮向下运动，当万向轮与地面接触时液压缸会继续向下运动，使得柜体向上运动，当柜体下方的矩形框架离开地面时液压缸停止运动，这样可以将底柜移动，使用方便快捷。
附图说明

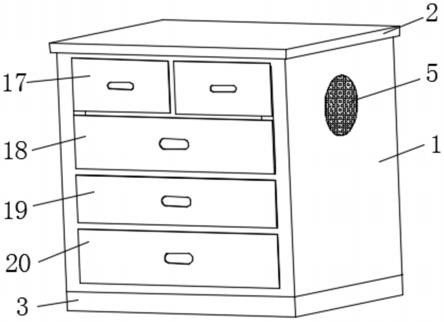

18.图1为本实用新型家居厨房餐具储藏用底柜的立体结构示意图；
19.图2为本实用新型家居厨房餐具储藏用底柜的内部结构示意图；
20.图3为本实用新型家居厨房餐具储藏用底柜的图2中a处放大结构示意图；
21.图4为本实用新型家居厨房餐具储藏用底柜的透风板结构示意图。
22.图中：1、柜体；2、放置台；3、矩形框架；4、消毒风扇；5、过滤板；6、第一横板；7、透风板；8、透风孔；9、万向轮；10、第一隔板；11、第二隔板；12、第二横板；13、第一放置腔；14、第二放置腔；15、第一储物腔；16、第二储物腔；17、第一抽屉；18、第二抽屉；19、第三抽屉；20、第四抽屉；21、液压缸；22、连接件。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
24.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
25.在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而
言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
26.此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
27.请参阅图1
‑
4，本实用新型提供一种技术方案：
28.一种家居厨房餐具储藏用底柜，包括柜体1，柜体1的大小与矩形框架3的大小相等，柜体1的顶部固定连接有放置台2，放置台2的大小大于柜体1的大小，柜体1的底部固定连接有矩形框架3，柜体1的两侧上端中部均开设有通孔，两个通孔的内部均安装有消毒风扇4，两个消毒风扇4相互远离的一侧均安装有过滤板5，柜体1的内部从下至上依次固定连接有第二横板12和第一横板6，第一横板6位于消毒风扇4的下方，第一横板6的上表面两侧均设置有透风板7，透风板7与柜体1的内壁留有空间，透风板7的内部均匀开设有多个透风孔8，多个透风孔8关于第一隔板10对称分布，透风板7的底部与第一横板6的上表面固定连接，透风板7的顶部与柜体1的内顶壁固定连接，两个透风板7之间固定连接有第一隔板10，第一隔板10的上表面中部固定连接有第二隔板11，第二隔板11上均匀开设有多个通孔，第一横板6、透风板7、第一隔板10和第二隔板11共同围成两个第一放置腔13和一个第二放置腔14，第一横板6、第二横板12和柜体1的内部共同围成第一储物腔15和第二储物腔16，第一放置腔13的内部、第二放置腔14的内部、第一储物腔15的内部和第二储物腔16的内部分别滑动连接有第一抽屉17、第二抽屉18、第三抽屉19和第四抽屉20，通过在柜体1的两侧壁开设通孔，通孔的内部安装消毒风扇4和过滤板5，并且设置透风板7，这样在餐具放置在第一抽屉17和第二抽屉18内部后消毒风扇4工作，消毒风扇4向柜体1的内部吹进带有负离子的风，使得柜体1内部的餐具得到吹干并消除细菌，这样保证了人们的健康，第二隔板11远离第一隔板10的一端与柜体1的内顶壁固定连接，柜体1的下表面四角处均固定连接有液压缸21，液压缸21的高度、连接件22的高度和万向轮9的高度均小于矩形框架3的高度，液压缸21位于矩形框架3的内侧，液压缸21的底端固定连接有连接件22，连接件22的底端安装有万向轮9，通过在柜体1的下表面设置液压缸21，当需要安放或移动底柜时，启动液压缸21，液压缸21的伸缩端通过连接件22带动万向轮9向下运动，当万向轮9与地面接触时液压缸21会继续向下运动，使得柜体1向上运动，当柜体1下方的矩形框架3离开地面时液压缸21停止运动，这样可以将底柜移动，使用方便快捷。
29.工作原理，该家居厨房餐具储藏用底柜，通过在柜体1的两侧壁开设通孔，通孔的内部安装消毒风扇4和过滤板5，并且设置透风板7，这样在餐具放置在第一抽屉17和第二抽屉18内部后消毒风扇4工作，消毒风扇4向柜体1的内部吹进带有负离子的风，使得柜体1内部的餐具得到吹干并消除细菌，这样保证了人们的健康，通过在柜体1的下表面设置液压缸21，当需要安放或移动底柜时，启动液压缸21，液压缸21的伸缩端通过连接件22带动万向轮9向下运动，当万向轮9与地面接触时液压缸21会继续向下运动，使得柜体1向上运动，当柜体1下方的矩形框架3离开地面时液压缸21停止运动，这样可以将底柜移动，使用方便快捷。
30.该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
31.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不
局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
