一种餐具储藏装置的制作方法

手工制作木质餐具套装的方法 #生活技巧# #手工DIY技巧# #木工手工活#

1.本技术涉及厨房用品技术领域，特别涉及一种餐具储藏装置。

背景技术：

2.目前，很多基建都是在海上进行，另外远洋运输也一直占物流运输的很大比例，无论是海上基建还是海上运输均有一个共同的特点，即都需要船舶在海上航行较长的时间，因此，在此环境下，船员需要在船上进行日常的做饭。
3.由于进行海上基建或是进行远洋运输的船舶都基本上是大型船舶，因此，船上相对的操作人员数量也比较多，对应的，则需要较多不同尺寸的碗碟，由于海上环境比较恶劣，船舶时刻处于振动的环境，相关技术中，当储藏不同规格尺寸碗碟时，会布置不同尺寸的碗碟架将不同尺寸碗碟收纳的同时还进行相应的固定，但是，船舶厨房空间本身比较有限，布置不同尺寸的碗碟架在一定程度上会占用厨房原本就有限的空间，导致船舶厨房操作不便，在一定程度上降低了船员的生活质量及便捷性。

技术实现要素：

4.本技术实施例提供一种餐具储藏装置，以解决相关技术中船舶上不同尺寸的餐具收纳时占用地方大导致船舶上的厨房操作不便的问题。
5.第一方面，提供了一种餐具储藏装置，其包括：
6.储藏室，其包括储藏腔，所述储藏腔内设有多个间隔设置的固定单元，每一所述固定单元均包括设于所述储藏腔内的连接杆和至少一调节杆，所述调节杆设于所述连接杆上；其中，
7.每一所述调节杆均与其相邻的至少两根所述调节杆之间形成收容区，所述连接杆可以在所述储藏腔内沿预设方向滑动，且所述连接杆还可以转动，以用于在滑动和/或转动的过程中驱动所述调节杆移动以调节对应所述收容区的大小。
8.一些实施例中，每一所述固定单元均包括一根所述连接杆和两根所述调节杆，多个所述固定单元以矩阵形式规则排列，且行数不小于2行，每一行的所述固定单元的数量不小于2，以使对应所述调节杆均与其相邻的三根所述调节杆之间形成收容区。
9.一些实施例中，部分所述固定单元均包括一根所述连接杆和两根所述调节杆，剩余所述固定单元均包括一根所述连接杆和一根所述调节杆；
10.包含有两根所述调节杆的所述固定单元以矩阵形式规则排列，且行数不小于1行，每一行的所述固定单元的数量不小于1，位于每一行首尾的所述固定单元的外侧均设有一包含有一根所述调节杆的所述固定单元，以使每一所述调节杆均与其相邻的三根所述调节杆之间形成收容区。
11.一些实施例中，部分所述固定单元均包括一根所述连接杆和两根所述调节杆，剩余所述固定单元均包括一根所述连接杆和一根所述调节杆；
12.包含有两根所述调节杆的所述固定单元并排间隔设置，且位于首尾的所述固定单
元的外侧均设有一包含有一根所述调节杆的所述固定单元，剩余包含有一根所述调节杆的所述固定单元并排间隔设置，以使每一所述调节杆均与其相邻的两根所述调节杆之间形成收容区。
13.一些实施例中，包含有两根所述调节杆的所述固定单元的每一所述调节杆均可以朝远离或靠近所述连接杆的方向移动，以辅助所述连接杆调节所述收容区的大小。
14.一些实施例中，包含有两根所述调节杆的所述固定单元包括一连接块，所述连接块位于两根所述调节杆与连接杆的连接处，所述连接块包括调节腔和紧固件，所述紧固件可以伸入所述调节腔并可以调节其伸入所述调节腔的长度；
15.两根所述调节杆均至少部分伸入所述调节腔，且伸入所述调节腔的杆段至少部分重合；其中，
16.两根所述调节杆均可以朝远离或靠近所述连接杆的方向移动以调节重合长度，所述紧固件用于抵持于其中一所述调节杆上以限制两根所述调节杆发生相对移动。
17.一些实施例中，包含有一根所述调节杆的所述固定单元的所述连接杆一端与对应的所述调节杆一体成型，另一端滑设于所述储藏室的顶部；
18.包含有两根所述调节杆的所述固定单元的所述连接杆一端滑设于所述储藏室的顶部，另一端滑设于所述储藏室的底部。
19.一些实施例中，每一所述连接杆与对应所述调节杆的连接处均与所述储藏腔顶部的距离不小于10～15cm，所述储藏腔的顶部与所述调节杆的顶部之间形成用于拿取或放置餐具的操作区。
20.一些实施例中，每一所述调节杆均为弯折结构，且拐角均为圆角，每一所述调节杆上均包覆有一层缓冲保护层。
21.一些实施例中，所述储藏室的一侧设有开合门，所述开合门的顶部或其中一侧与所述储藏室铰接。
22.本技术提供的技术方案带来的有益效果包括：
23.本技术实施例提供了一种餐具储藏装置，由于储藏腔内设有多个间隔设置的固定单元，且每一固定单元均包括设于储藏腔内的连接杆和至少一调节杆，调节杆设于连接杆上，以使每一调节杆均与其相邻的至少两根调节杆之间形成收容区，连接杆可以在储藏腔内沿预设方向滑动，且连接杆还可以转动，以用于在滑动和/或转动的过程中驱动调节杆移动以调节对应收容区的大小。因此，本餐具储藏装置可以满足在不增加碗碟架数量的情况下，实现将不同规格的餐具储藏至同一餐具储藏装置内，保证餐具能良好固定的同时，明显减少了厨房空间的占用，有效节省了空间。
附图说明
24.为了更清楚地说明本技术实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

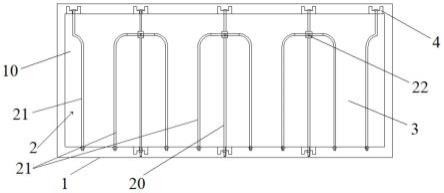

25.图1为本技术实施例提供的餐具储藏装置的结构示意图；
26.图2为本技术实施例提供的餐具储藏装置的包含有两根调节杆的固定单元的主视
图；
27.图3为本技术实施例提供的餐具储藏装置的包含有两根调节杆的固定单元的侧视图；
28.图4为本技术实施例提供的餐具储藏装置的两根调节杆重叠时的局部示意图。
29.图中：1-储藏室，10-储藏腔，2-固定单元，20-连接杆，21-调节杆，22-连接块，220-调节腔，221-紧固件，3-收容区，4-滑轨。
具体实施方式
30.为使本技术实施例的目的、技术方案和优点更加清楚，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本技术的一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本技术保护的范围。
31.本技术实施例提供了一种餐具储藏装置，其能解决相关技术中船舶上不同尺寸的餐具收纳时占用地方大导致船舶上的厨房操作不便的问题。
32.参见图1和图2所示，本餐具储藏装置包括储藏室1，储藏室1具体包括储藏腔10，储藏腔10内设有多个间隔设置的固定单元2，每一固定单元2均包括设于储藏腔10内的连接杆20和至少一调节杆21，调节杆21设于连接杆20上；其中，每一调节杆21均与其相邻的至少两根调节杆21之间形成收容区3，连接杆20可以在储藏腔10内沿预设方向滑动，且连接杆20还可以转动，以用于在滑动和/或转动的过程中驱动调节杆21移动以调节对应收容区3的大小。
33.具体的，由于海上环境比较恶劣，船舶时刻处于振动的环境，当储藏不同规格尺寸的餐具时，会布置不同尺寸的碗碟架将不同尺寸餐具收纳的同时还进行相应的固定，而不同尺寸的碗碟架将占用原本位置有限的厨房很大的空间，因此，本餐具储藏装置的每一固定单元2均包括设于储藏腔10内的连接杆20和至少一调节杆21，调节杆21设于连接杆20上，以使每一调节杆21均与其相邻的至少两根调节杆21之间形成收容区3，连接杆20可以在储藏腔10内沿预设方向滑动，且连接杆20还可以转动，以用于在滑动和/或转动的过程中驱动调节杆21移动以调节对应收容区3的大小，可以满足在不增加碗碟架数量的情况下，实现将不同规格的餐具储藏至同一餐具储藏装置内，保证餐具能良好固定的同时，明显减少了厨房空间的占用，有效节省了空间。
34.进一步的，每一固定单元2均包括一根连接杆20和两根调节杆21，多个固定单元2以矩阵形式规则排列，且行数不小于2行，每一行的固定单元2的数量不小于2，以使对应调节杆21均与其相邻的三根调节杆21之间形成收容区3。
35.具体的，多个固定单元2以矩阵形式规则排列，对应调节杆21均与其相邻的三根调节杆21之间形成收容区3是指，位于相邻两个固定单元2相邻侧的四根调节杆21可以彼此之间形成收容区3，根据需要收容的餐具的尺寸，转动和/或滑动连接杆20以驱动调节杆21转动和/或滑动即可。其中，位于两侧边侧的对应调节杆21也可以与储藏腔10的内侧壁之间形成固定餐具区域。
36.进一步的，部分固定单元2均包括一根连接杆20和两根调节杆21，剩余固定单元2均包括一根连接杆20和一根调节杆21；包含有两根调节杆21的固定单元2以矩阵形式规则
排列，且行数不小于1行，每一行的固定单元2的数量不小于1，位于每一行首尾的固定单元2的外侧均设有一包含有一根调节杆21的固定单元2，以使每一调节杆21均与其相邻的三根调节杆21之间形成收容区3。
37.具体的，由于当所有的固定单元2均包括两根调节杆21时，则位于两侧边侧的调节杆21则可能会被浪费，在某些情况下可能可以与储藏腔10的内侧壁之间形成固定餐具区域，但是那刚好是餐具的尺寸恰恰与两侧的调节杆21与储藏腔10的内侧壁之间的间隙刚好匹配时，大部分时候两侧边侧的调节杆21则很有可能浪费，这无疑增加了整个储藏室1的体积，也增加其的占地空间。因此，为了改善上述问题，部分固定单元2包括一根连接杆20和两根调节杆21，而剩余固定单元2则只包括一根连接杆20和一根调节杆21，且仅含一根调节杆21的固定单元2均位于边侧，从而减小了位于边侧的固定单元2的体积，继而减小了储藏室1的体积，也减小其的占地空间。
38.进一步的，部分固定单元2均包括一根连接杆20和两根调节杆21，剩余固定单元2均包括一根连接杆20和一根调节杆21；包含有两根调节杆21的固定单元2并排间隔设置，且位于首尾的固定单元2的外侧均设有一包含有一根调节杆21的固定单元2，剩余包含有一根调节杆21的固定单元2并排间隔设置，以使每一调节杆21均与其相邻的两根调节杆21之间形成收容区3。
39.具体的，本实施例相比上述实施例的区别在于用于形成每一收容区3的调节杆21的数量只有3根，两根调节杆21的固定单元2并排间隔设置形成一行，位于首尾的固定单元2的外侧均设有一包含有一根调节杆21的固定单元2，剩余包含有一根调节杆21的固定单元2则在对侧并排间隔设置再次形成单独的一行，且该行上的每一固定单元2的位置均与对侧对应两个相邻的固定单元2之间的位置对应。本实施例相比其他实施例，其在可以收容同等多具有不同尺寸餐具的同时，整体重量比其他实施例的重量要明显轻一些，制作成本也相对降低。
40.进一步的，包含有两根调节杆21的固定单元2的每一调节杆21均可以朝远离或靠近连接杆20的方向移动，以辅助连接杆20调节收容区3的大小。具体的，每一调节杆21除了在连接杆20滑动或转动的过程中产生相应的移动外，为了更加适应具有不同尺寸的餐具，因此，每一调节杆21均还可以朝远离或靠近连接杆20的方向移动，使得可以更加灵活地调节收容区3。
41.进一步的，参见图3和图4所示，包含有两根调节杆21的固定单元2包括一连接块22，连接块22位于两根调节杆21与连接杆20的连接处，连接块22包括调节腔220和紧固件221，紧固件221可以伸入调节腔220并可以调节其伸入调节腔220的长度，两根调节杆21均至少部分伸入调节腔220，且伸入调节腔220的杆段至少部分重合。其中，两根调节杆21均可以朝远离或靠近连接杆20的方向移动以调节重合长度，紧固件221用于抵持于其中一调节杆21上以限制两根调节杆21发生相对移动。
42.具体的，连接杆20上设有一连接块22，连接块22的作用在于连接两根调节杆21，为了方便两根调节杆21的调节，两根调节杆21对向交错插入连接块22的调节腔220内，再利用伸入调节腔220的紧固件221抵持于其中一调节杆21上以限制两根调节杆21发生相对移动，因此，整个调节过程十分方便，需要调节时，拧松紧固件221，然后将其中一根调节杆21相对或相背另一根调节杆21移动，调节到合适的位置后，再拧紧紧固件221即可。另外，为了保证
调节杆21与紧固件221之间连接的紧固性，调节杆21伸入调节腔220内的部分呈扁平结构，且伸入调节腔220内的部分段的直径小于露于外部的调节杆21的直径。
43.进一步的，包含有一根调节杆21的固定单元2的连接杆20一端与对应的调节杆21一体成型，另一端滑设于储藏室1的顶部；包含有两根调节杆21的固定单元2的连接杆20一端滑设于储藏室1的顶部，另一端滑设于储藏室1的底部。
44.具体的，包含有两根调节杆21的固定单元2可能同时需要对两个收容区3中的餐具进行固定，为了保证固定的稳定性，因此，包含有两根调节杆21的固定单元2的连接杆20的长度与储藏室1的高度几乎一致，其一端滑设于储藏室1的顶部，另一端滑设于储藏室1的底部，且储藏室1的顶部和底部在对应的地方设有滑轨4，使得连接杆20的两端均滑设并可以固定于对应的滑轨4上，而包含有一根调节杆21的固定单元2只需要固定一个收容区3中的餐具，因此，从制作成本和整个装置重量等角度出发，其连接杆20的长度比较短，并与调节杆21一体成型以保证结构的整体稳固性。另外，每一连接杆20的顶端的结构类似螺帽结构。
45.具体的，由于餐具堆叠起来后的重量较重，当船舶发生晃动时，为了保证固定的稳定性，因此，除了连接杆20与储藏室1的底部连接外，每一调节杆21也均与储藏室1的底部连接，为了适配调节杆21和连接杆20的滑动和转动，因此，储藏室1的底部设有多个连接孔，当需要调节时，将其中一个固定单元2的连接杆20往上抬起，使连接杆20和对应调节杆21的底部与储藏室1的底部分离，然后相应的移动后再下放固定。除了连接孔结构的设置外，还可以为滑槽的形式。
46.进一步的，每一连接杆20与对应调节杆21的连接处均与储藏腔10顶部的距离不小于10～15cm，储藏腔10的顶部与调节杆21的顶部之间形成用于拿取或放置餐具的操作区。
47.具体的，由于连接杆20的顶部均与储藏腔10的顶部相连，因此若从顶部放拿餐具则会十分的不方便，且储藏室1整体会放置在较高的地方，若需要从顶部拿取对于身高较矮的人也很不方便，因此，将储藏腔10的顶部与调节杆21的顶部之间形成用于拿取或放置餐具的操作区，放拿餐具均十分方便。
48.进一步的，每一调节杆21均为弯折结构，且拐角均为圆角，每一调节杆21上均包覆有一层缓冲保护层。具体的，为了防止在放拿的过程中误伤操作人员，因此，每一调节杆21的拐角均为圆角，且为了避免在放拿的过程中餐具与调节杆21碰撞发生破损，因此，每一调节杆21上均包覆有一层缓冲保护层。
49.进一步的，为了保证存储在储藏室1内的餐具的洁净性，因此，储藏室1的一侧设有开合门，开合门的顶部或其中一侧与储藏室1铰接。
50.在本技术的描述中，需要说明的是，术语“上”、“下”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
51.需要说明的是，在本技术中，诸如“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作
之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
52.以上所述仅是本技术的具体实施方式，使本领域技术人员能够理解或实现本技术。对这些实施例的多种修改对本领域的技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本技术的精神或范围的情况下，在其它实施例中实现。因此，本技术将不会被限制于本文所示的这些实施例，而是要符合与本文所申请的原理和新颖特点相一致的最宽的范围。
