多功能隐藏式垃圾存放运输装置的制作方法

厨房垃圾袋的隐蔽存放方式 #生活技巧# #居家生活技巧# #家庭安全技巧# #家庭储物整理建议#

技术特征：

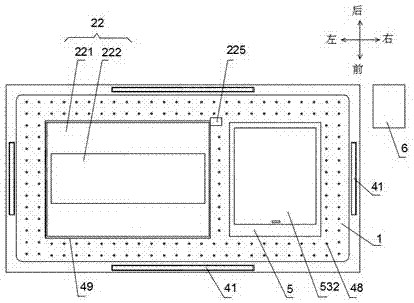

1.多功能隐藏式垃圾存放运输装置，其特征在于：包括有掩埋在地下的防护壳体（1）、垃圾桶装置（2）、运输车（3）及PLC控制柜（6）；

所述垃圾桶装置（2）包括有用于储存垃圾的垃圾桶（21）、用于覆盖在垃圾桶（21）上方的翻转桶盖（22）；所述垃圾桶（21）包括有桶体（211）和固定在桶体（211）底面上的万向轮（212），垃圾桶（21）的桶体（211）底面开设有卸料口，卸料口处铰接有卸料板（2111），该卸料板（2111）前端铰接于卸料口前侧、后端可拆卸地连接于卸料口后侧，卸料板（2111）底面中部固定有一挂环；

所述翻转桶盖（22）包括水平覆盖在垃圾桶（21）上方的盖体（221）和固定在盖体（221）顶面上的空心投放盖（222），投放盖（222）前侧面上开设有投放口（223），盖体（221）上开设有用于将垃圾桶（21）内腔与投放口（223）相连通的投放通道（2211）；

所述防护壳体（1）顶面一侧嵌入有竖向分布且与垃圾桶（21）相对应的升降容纳腔（11），垃圾桶（21）可直线上下往复移动地放置在升降容纳腔（11）内，升降容纳腔（11）内还固定有用于驱动桶体（211）做直线上下往复移动的第一升降驱动装置；所述翻转桶盖（22）的盖体（221）后端可上下翻转地转动连接于防护壳体（1）、前端覆盖在升降容纳腔（11）上方；

所述运输车（3）包括有驾驶室（31）、固定在驾驶室（31）后侧的固定架板（32）、设置在固定架板（32）上用于水平牵拉垃圾桶（21）移动的牵拉装置（34）、设置在固定架板（32）上用于带动垃圾桶（21）上下升降的提升装置（35）、铰接在固定架板（32）上的倾斜牵引伸缩杆（37）、固定在固定架板（32）上的智能控制器（33）；

所述牵拉装置（34）包括有与桶体（211）相对应的牵拉板（341）、用于驱动牵拉板（341）上下直线往复移动的第二升降驱动装置（36）；当所述第二升降驱动装置（36）驱动牵拉板（341）降下时，牵拉板（341）与桶体（211）卡接配合在一起，当所述第二升降驱动装置（36）驱动牵拉板升起时，牵拉板（341）与桶体（211）分离；

所述提升装置（35）包括与桶体（211）可拆卸连接的密封盖（351）、及带动桶体（211）上下直线往复移动的第二升降驱动装置（36），倾斜牵引伸缩杆（37）电连接于智能控制器（33），倾斜牵引伸缩杆（37）伸缩端上固定一与挂环相对应的挂钩。

2.根据权利要求1所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述第二升降驱动装置（36）包括竖向分布的第二丝杆（361）、固定连接第二丝杆（361）且用于驱动第二丝杆（361）正反转的第二驱动电机（362）、螺纹连接在第二丝杆（361）上的驱动座（363）、固定在驱动座（363）两端的驱动板（364）、竖向分布固定在固定架板（32）两侧的导向轨道（365），驱动板（364）对应导向轨道（365）的端部向外延伸出与导向轨道（365）相对应的导向滑块（3641），驱动板（3641）通过导向滑块（3641）实现与导向轨道（365）的滑动配合，第二驱动电机（362）固定在固定架板（32）上且电连接于智能控制器（33）；

所述牵拉装置（34）的牵拉板（341）固定在驱动板（364）下方，提升装置（35）的密封盖（3551）固定在驱动板（364）上方。

3.根据权利要求1所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述桶体（211）底面对应卸料口后侧的位置处延伸出扣座（2113），卸料板（2111）后端铰接有第一翻转卡扣（2113）；所述密封盖（351）的左右两侧及后侧分别铰接有一第二翻转卡扣（3511），垃圾桶（21）的桶体（211）上部侧壁上嵌入有与第二翻转卡扣（3511）相对应的扣槽（2114）。

4.根据权利要求1所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述升降容纳腔（11）前后侧壁上分别嵌入竖向分布的T型导向滑道（111），且导向滑道（111）顶端延伸至升降容纳腔（11）顶面，桶体（211）前后侧壁上分别向外延伸出与导向滑道（111）相对应的T型导向条（213），桶体（211）通过导向条（213）与导向滑道（111）的配合实现上下滑动连接在升降容纳腔（11）内。

5.根据权利要求4所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述导向条（213）包括有与桶体（211）侧壁相平行的限位部（2131）、垂直连接在限位部（2131）与桶体（211）侧壁之间的连接部（2132）；

所述牵拉板（341）前侧面上开设有用于容纳限位部（2131）的竖向分布的容纳室（3411）、后侧面上开设有与连接部（2132）相对应的竖向分布的贯穿槽（3412），容纳室（3411）及贯穿槽（3412）的底端均延伸至牵拉板（341）底面；当所述第二升降驱动装置（36）驱动牵拉板（341）降下时，导向条（213）的限位部（2131）插入容纳室（3411）内、连接部（2132）置于贯穿槽（3412）内，实现牵拉板（341）与桶体（211）卡接配合在一起；当所述第二升降驱动装置（36）驱动牵拉板（341）升起时，容纳室（3411）与限位部（2131）脱离、贯穿槽（3412）与连接部（2132）脱离，实现牵拉板341与桶体（211）分离。

6.根据权利要求5所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述固定架板（32）对应导向条（213）的位置处固定设置有竖向分布且与限位部（2131）相对应的凹型定位座（342），容纳室（3411）前侧延伸至牵拉板（341）的前侧面。

7.根据权利要求1所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述投放盖（222）外部的后侧壁上固定有一带出风口的微型空气净化器（226），投放盖（222）内部的后侧面上固定有一连通微型空气净化器（226）的抽风机（227），抽风机（227）及微型空气净化器（226）分别电连接于PLC控制柜（6）。

8.根据权利要求1所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述第一升降驱动装置包括有竖向分布在升降容纳腔（11）左右两侧的第一丝杆（214）、连接于第一丝杆（214）并用于驱动第一丝杆（214）正反转的第一驱动电机（215）、螺纹连接在第一丝杆（214）上的升降座（216）、升降板（216），升降板（217）的左右两侧分别固定连接于对应侧的升降座（216），第一驱动电机（215）电连接于PLC控制柜（6），垃圾桶（21）放置在升降板（217）上。

9.根据权利要求1所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述翻转桶盖（22）的盖体（221）后端通过转轴可上下翻转地转动连接在防护壳体（1）上，转轴固定连接于翻转驱动电机（225）并在翻转驱动电机（225）作用下实现旋转，翻转驱动电机（225）电连接于PLC控制柜（6）。

10.根据权利要求1所述的多功能隐藏式垃圾存放运输装置，其特征在于：所述投放盖（222）的投放口（223）内设置有一翻转板（224），该翻转板（224）顶端通过扭簧转动连接于投放口（223）顶部。
