一种茶盘排水装置及茶盘的制作方法

陶艺茶具套装设计：包括茶杯、茶盘、托盘等，整体造型统一 #生活技巧# #手工DIY技巧# #陶艺技巧#

本实用新型涉及一种茶盘排水装置及茶盘。

背景技术：

茶盘作为茶杯承置和操作的平台，广泛的应用于茶艺生活当中。现有技术中，在茶盘顶面与地面分别设置有进水口和排水口，在进水口和排水口之间严沿茶盘设置有凹槽，再用空心管嵌入凹槽内连接进水口和排水口，以在茶盘上形成隐蔽式的排水管道，此技术方案下支撑的茶盘和排水装置为一体式结构，机构复杂，不方便茶洗，不利于生产加工。

技术实现要素：

本实用新型的目的是针对现有技术的不足，提出一种茶盘排水装置及茶盘，排水装置可于茶盘上安装拆卸并可独立生产加工，方便加工和拆洗使用。

本实用新型通过以下技术方案实现：

一种茶盘排水装置，包括基座和排水接管，基座顶面开始有接水凹槽和第一安装槽，第一安装槽贯通接水凹槽槽壁和基座侧面，排水接管的一段设置在第一安装槽中，排水接管的进水端连通接水凹槽、出水端延伸至基座之外形成接管段。

进一步的，所述排水接管通过粘合剂固定设置在第一安装槽中。

进一步的，所述接管段设置有止退环。

进一步的，所述排水接管为铜。

进一步的，所述排水管出水端低于进水端。

进一步的，所述基座为石材。

一种茶盘，包括茶盘本体和上述的茶盘排水装置，茶盘本体底面开设有与基座相适配的第二安装槽，基座通过粘合剂固定设置在第二安装槽中，茶盘本体的排水口为一个主孔和沿主孔圆周阵列设置的副孔，排水口设置在第二安装槽中并位于接水凹槽的上方。

进一步的，所述第二安装槽内设有与茶盘排水装置接水凹槽相适配的扩充槽，茶盘本体的排水口设置在扩充槽槽底。

进一步的，所述茶盘本体设置有用于避让所述排水接管的让位槽。

进一步的，所述茶盘本体为石材。

本实用新型具有如下有益效果：

1、本实用新型的一种茶盘排水装置可于茶盘上安装拆卸并可独立生产加工，方便加工和拆洗使用。

2、止退环可使橡胶软管稳固的连接出水端，防止橡胶软管连接不松动漏水。

3、茶盘本体的排水口为副孔配合主孔设计，可使茶盘上的液体快速流入茶盘排水装置的接水凹槽内，防止接水凹槽内的空气气压对液体流动造成阻碍，极大的增加排水效率。

附图说明

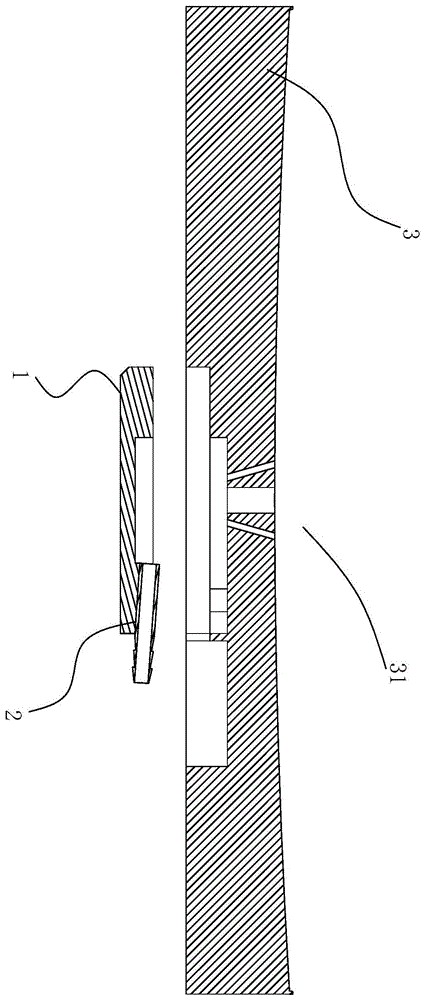

图1为茶盘排水装置及茶盘的侧面剖视图；

图2为茶盘的仰视图；

图3为茶盘本体的排水口的侧面剖视图；

图4为茶盘排水装置的侧面剖视图；

图5为茶盘排水装置未安装排水接管时的俯视图。

图中标注信息为：基座1、排水接管2、茶盘本体3、接水凹槽11第一安装槽12、接管段21、排水口31、第二安装槽32、第一让位槽33、扩充槽34、主孔311、副孔312。

下面结合附图对本实用新型做进一步详细说明。

具体实施方式

本实用新型工作原理如下：

结合附图，本实用新型提供一种茶盘排水装置，包括基座1和排水接管2，基座1为石材，侧面与底面之间设有倒角，基座1顶面开始有接水凹槽11和第一安装槽12，第一安装槽12贯通接水凹槽11槽壁和基座1侧面，排水接管2为铜制，排水接管2的一段通过粘合剂固定设置在第一安装槽12中，高于基座1顶面，排水接管2进水端21连通接水凹槽11、出水端22延伸至基座1之外形成接管段21，排水接管2的进水端高于出水端，接管段21设置有三分止退环，通过橡胶软管与外部连接。

结合附图，本实用新型提供了一种茶盘，包括茶盘本体3和上述的茶盘排水装置，茶盘本体3为石材，上表面向内凹入，上表面设有凸起周沿，底面开设有与基座1相适配的第二安装槽32，第二安装槽内设有与茶盘排水装置接水凹槽相适配的扩充槽321和第二让位槽222，茶盘本体的排水口设置在扩充槽321槽底。基座1通过粘合剂固定设置在第二安装槽32中，基座1上周沿与第二安装槽32内的扩充槽相对应，增加粘合面积，粘合更牢固。茶盘本体3的排水口31为一个主孔311和沿主孔311圆周阵列设置的副孔312，主孔311垂直于茶盘本体3表面贯通茶盘，副孔312倾斜设置于茶盘本体3表面贯通茶盘，副孔312进水端距离主孔311的宽度半径大于副孔312出水端距离主孔311的宽度半径，排水口31设置在第二安装槽32中并位于接水凹槽11的上方，茶盘本体3设置有用于避让排水接管2的第一让位槽33。

茶盘本体3上设有第二安装槽32安装茶盘排水装置，茶盘排水装置上设有安装槽31安装排水接管2，排水接管2的接管段设有三分止退环与橡胶软管连接。水流从茶盘本体3表面通过排水口31的主孔311进入茶盘排水装置的接水凹槽11中的同时，接水凹槽11内的空气通过副孔312从茶盘本体上方排出，水流随后由接水凹槽11通过排水接管2进入橡胶软管并流出，接水凹槽的容积为一杯水的量，倒在茶盘本体3上的水流入接水凹槽11后会暂存在接水凹槽11内，不会受排水接管2的排水流量影响而使水积留于茶盘本体3表面上。

以上所述，仅为本实用新型的较佳实施例而已，故不能以此限定本实用新型实施的范围，即依本实用新型申请专利范围及说明书内容所作的等效变化与修饰，皆应仍属本实用新型专利涵盖的范围内。
