一种家用存放智能鞋柜用内部除湿除异味装置的制作方法

鞋子去湿: 高温天气，定期将鞋柜内放置除湿剂去除异味。 #生活技巧# #收纳技巧# #鞋柜收纳方案#

[0001]
本发明属于家居设备技术领域，尤其涉及一种家用存放智能鞋柜用内部除湿除异味装置。

背景技术：

[0002]
鞋柜的主要用途是来陈列闲置的鞋，随着人类生活水平的提高，从早期的木鞋柜演变成现在的智能鞋柜、电子鞋柜、消毒鞋柜等等，而智能鞋柜可对鞋子自动进行多种操作，但在使用的过程中不能够进行有效的进行通风除臭，因此在长期的使用过程中存在着异味。
[0003]
在鞋柜中无法保证内部能够均匀受热，经常出现某处位置受热程度过高，造成鞋子质量损坏，同时在烘干后，受热情况下，容易产生异味，无法在快速通风的情况下进行无异味处理，于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供家用存放智能鞋柜用内部除湿除异味装置，以期达到更具有更加实用价值性的目的。

技术实现要素：

[0004]
为了解决上述技术问题，本发明提供一种家用存放智能鞋柜用内部除湿除异味装置，由以下具体技术手段所达成：
[0005]
一种家用存放智能鞋柜用内部除湿除异味装置，包括鞋柜，所述鞋柜的顶部固定安装有壳体，所述壳体的内部转动安装有异形盘，所述异形盘的前表面滑动安装有固定架，所述固定架的内部滑动安装有滑板，所述滑板的前表面活动安装有副杆，所述副杆的顶端活动连接有辅助架，所述辅助架的顶端滑动安装在异形盘的内部，所述滑板的下方且在壳体的内部滑动安装有烘干头，所述烘干头的顶部固定连接有软管，所述软管的顶端固定连接有热风筒，所述热风筒的内部滑动安装有输送板，所述输送板的顶端固定安装有支架，所述支架固定安装在底块的上表面，所述固定架的内侧表面固定安装有推板，所述推板的内侧表面设置有柔性囊，所述柔性囊的顶部固定连接有抽吸筒，所述抽吸筒的末端且在鞋柜的内部固定安装有送风管，且相邻抽吸筒的顶部固定安装有出风口，所述抽吸筒的内部滑动安装有活塞板，所述活塞板的外端贴合有顶杆，所述顶杆固定安装在滑板的顶端。
[0006]
进一步的，所述顶杆的顶端与活塞板的外端连接处均为斜面设计，所述活塞板的外表面套接有弹簧，所述抽吸筒与送风管的连接处设置有单向阀。
[0007]
进一步的，所述支架和底块均为l形结构，所述支架和副杆为左右倾斜对应设置，所述辅助架为v形结构，在辅助架带副杆向下移动时，副杆挤压底块后，底块带动支架中向下，支架带动输送板在热风筒的内部向下，将热风筒内部热气通过烘干头在鞋柜内部推出。
[0008]
进一步的，所述推板滑动安装在鞋柜的内部，所述柔性囊的内部填充有活性炭粉末，所述柔性囊和抽吸筒为互通结构。
[0009]
进一步的，所述异形盘与驱动轴之间固定连接，所述异形盘的前表面开设有与固定架、辅助架相对应的滑槽，通过异形盘旋转时内部的滑槽带动辅助架滑动，辅助架在滑槽
内部滑动至异形盘的凹处时，辅助架向下移动，从而带动副杆底端的滑板同时向下移动，在滑板向下移动的同时，固定架与异形盘的结合来带动推板向内侧移动。
[0010]
进一步的，所述软管与热风筒的连接处设置有单向阀，所述送风管设置在相邻烘干头之间，所述送风管的直径小于软管的直径，在滑板向下移动时，滑板带动顶杆与活塞板脱离，活塞板通过弹簧的推力，在抽吸筒的内部向外侧移动，从而通过送风管将鞋柜内部烘干后的气体排出。
[0011]
与现有技术相比，本发明具有如下有益效果：
[0012]
1、该发明通过驱动轴带动异形盘旋转，通过异形盘旋转时内部的滑槽带动辅助架滑动，辅助架在滑槽内部滑动至异形盘的凹处时，辅助架向下移动，从而带动副杆底端的滑板同时向下移动，在滑板向下移动的同时，固定架与异形盘的结合来带动固定架向内侧移动，从而在滑板向下移动后带动烘干头向内侧移动，而辅助架带副杆向下移动的同时，副杆挤压底块，底块带动支架向下，支架带动输送板在热风筒的内部向下，将热风筒内部热气通过烘干头在鞋柜内部推出，从而使烘干头边移动边烘干，使鞋柜内部能够均匀受热，避免某处位置受热程度过高。
[0013]
2、该发明在固定架向内侧移动的同时，来带动推板向内侧移动，推板挤压柔性囊将内部活性炭粉末挤压至抽吸筒中，从而在滑板向下移动时，滑板带动顶杆与活塞板脱离，活塞板通过弹簧的推力，在抽吸筒的内部向外侧移动，从而通过送风管将鞋柜内部烘干后的气体排出，是烘干排出的气体无明显异味，便于快速通风，避免内部长期受热造成异味。
附图说明
[0014]

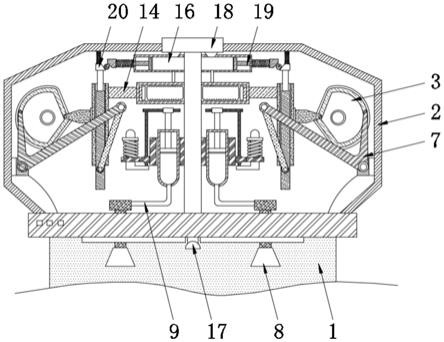

图1是本发明内部结构示意图；
[0015]
图2是本发明壳体的内部结构示意图；
[0016]
图3是本发明辅助架与异形盘的连接处结构示意图；
[0017]
图4是本发明支架与底块的连接处结构示意图。
[0018]
图中：1、鞋柜；2、壳体；3、异形盘；4、固定架；5、滑板；6、副杆；7、辅助架；8、烘干头；9、软管；10、热风筒；11、输送板；12、支架；13、底块；14、推板；15、柔性囊；16、抽吸筒；17、送风管；18、出风口；19、活塞板；20、顶杆。
具体实施方式
[0019]
以下结合附图对本发明做进一步描述：
[0020]
本发明提供一种家用存放智能鞋柜用内部除湿除异味装置，如附图1至附图4所示：包括鞋柜1，鞋柜1的顶部固定安装有壳体2，壳体2的内部转动安装有异形盘3，异形盘3与驱动轴之间固定连接，异形盘3的前表面滑动安装有固定架4，固定架4的内部滑动安装有滑板5，滑板5的前表面活动安装有副杆6，副杆6的顶端活动连接有辅助架7，支架12和副杆6为左右倾斜对应设置，辅助架7为v形结构，辅助架7的顶端滑动安装在异形盘3的内部，异形盘3的前表面开设有与固定架4、辅助架7相对应的滑槽，滑板5的下方且在壳体2的内部滑动安装有烘干头8，通过异形盘3旋转时内部的滑槽带动辅助架7滑动，辅助架7在滑槽内部滑动至异形盘3的凹处时，辅助架7向下移动，从而带动副杆6底端的滑板5同时向下移动，在滑板5向下移动的同时，固定架4与异形盘3的结合来带动推板14向内侧移动，烘干头8的顶部
固定连接有软管9，软管9的顶端固定连接有热风筒10，软管9与热风筒10的连接处设置有单向阀，热风筒10的内部滑动安装有输送板11，在辅助架7带副杆6向下移动时，副杆6挤压底块13后，底块13带动支架12向下，支架12带动输送板11在热风筒10的内部向下，将热风筒10内部热气通过烘干头8在鞋柜1内部推出。
[0021]
输送板11的顶端固定安装有支架12，支架12固定安装在底块13的上表面，支架12和底块13均为l形结构,固定架4的内侧表面固定安装有推板14，推板14的内侧表面设置有柔性囊15，柔性囊15的顶部固定连接有抽吸筒16，推板14滑动安装在鞋柜1的内部，柔性囊15的内部填充有活性炭粉末，柔性囊15和抽吸筒16为互通结构，抽吸筒16的末端且在鞋柜1的内部固定安装有送风管17，送风管17设置在相邻烘干头8之间，送风管17的直径小于软管9的直径，抽吸筒16与送风管17的连接处设置有单向阀，相邻抽吸筒16的顶部固定安装有出风口18，抽吸筒16的内部滑动安装有活塞板19，活塞板19的外端贴合有顶杆20，顶杆20固定安装在滑板5的顶端，顶杆20的顶端与活塞板19的外端连接处均为斜面设计，活塞板19的外表面套接有弹簧,在滑板5向下移动时，滑板5带动顶杆20与活塞板19脱离，活塞板19通过弹簧的推力，在抽吸筒16的内部向外侧移动，从而通过送风管17将鞋柜1内部烘干后的气体排出。
[0022]
本实施例的具体使用方式与作用：
[0023]
本发明中，在鞋柜1使用时，通过驱动轴带动异形盘3旋转，通过异形盘3旋转时内部的滑槽带动辅助架7滑动，辅助架7在滑槽内部滑动至异形盘3的凹处时，辅助架7向下移动，从而带动副杆6底端的滑板5同时向下移动，在滑板5向下移动的同时，固定架4与异形盘3的结合来带动固定架4向内侧移动，从而在滑板5向下移动后带动烘干头8向内侧移动，而辅助架7带副杆6向下移动的同时，副杆6挤压底块13，底块13带动支架12向下，支架12带动输送板11在热风筒10的内部向下，将热风筒10内部热气通过烘干头8在鞋柜1内部推出，从而使烘干头8边移动边烘干，使鞋柜1内部能够均匀受热，避免某处位置受热程度过高，与此同时，在固定架4向内侧移动的同时，来带动推板14向内侧移动，推板14挤压柔性囊15将内部活性炭粉末挤压至抽吸筒16中，从而在滑板5向下移动时，滑板5带动顶杆20与活塞板19脱离，活塞板19通过弹簧的推力，在抽吸筒16的内部向外侧移动，从而通过送风管17将鞋柜1内部烘干后的气体排出，是烘干排出的气体无明显异味，便于快速通风，避免内部长期受热造成异味。
[0024]
利用本发明所述技术方案，或本领域的技术人员在本发明技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本发明的保护范围。
