功耗优化方法及电子设备与流程

游戏设备与电脑连接的优化方法 #生活技巧# #数码产品使用技巧# #游戏设备优化建议#

本申请涉及通信，尤其涉及一种优化射频发射通道的功耗的功耗优化方法及应用所述功耗优化方法的电子设备。

背景技术：

1、目前，电子设备的射频发射通道中通常包括了功率放大器，在进行射频信号的发射时，通常为通过射频芯片输出射频信号，然后经过功率放大器放大后得到相应发射功率的射频信号，再输出至天线进行发射。其中，天线进行发射的发射功率取决于所述功率放大器的输出功率，与所述功率放大器的输出功率正相关。而根据功率放大器的工作特性，相同的发射功率下，功率放大器的供电电压vcc越大，则功耗就越大，但是线性度就越好，也即邻信道泄漏比(aclr)就越低。换句话说，发射功率越大，所述功率放大器的输出功率也越大，则需要越大的供电电压才能维持较好的线性度，也即较低的邻信道泄漏比。但是供电电压越大，又会使得功耗越大。因此，如何在确保邻信道泄漏比符合要求的前提下降低功耗，成为了需要解决的问题。

技术实现思路

1、本申请提供一种功耗优化方法及电子设备，能够在确保邻信道泄漏比符合要求的前提下有效降低功耗。

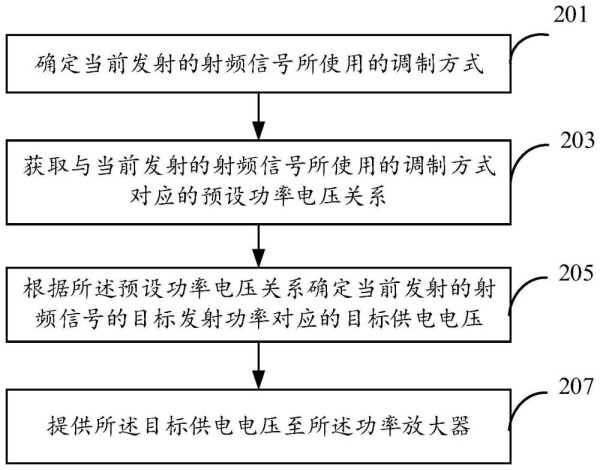

2、第一方面，提供一种功耗优化方法，应用于一电子设备中，所述电子设备包括功率放大器，所述方法包括：确定当前发射的射频信号所使用的调制方式；获取与当前发射的射频信号所使用的调制方式对应的预设功率电压关系，其中，所述预设功率电压关系中定义了发射功率与功率放大器的供电电压之间的对应关系，其中，不同的调制方式对应的预设功率电压关系不同；根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压；以及提供所述目标供电电压至所述功率放大器。

3、第二方面，还提供一种电子设备，所述电子设备包括天线、射频芯片、功率放大器、供电单元以及控制器。所述射频芯片包括发射端，所述射频芯片用于通过所述发射端发射射频信号，所述功率放大器连接于所述天线和所述发射端之间；所述供电单元用于为所述功率放大器提供工作电压。所述控制器与所述供电单元以及所述射频芯片连接，其中，所述控制器用于确定射频芯片当前发射的射频信号所使用的调制方式；获取与当前发射的射频信号所使用的调制方式对应的预设功率电压关系，其中，所述预设功率电压关系中定义了发射功率与功率放大器的供电电压之间的对应关系，不同的调制方式对应的预设功率电压关系不同；所述控制器并用于根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压；以及控制所述供电单元提供所述目标供电电压至所述功率放大器。

4、第三方面，还提供一种电子设备，所述电子设备包括存储器以及处理器。所述存储器存储有程序指令，所述处理器用于调用所述程序指令，执行一种功耗优化方法中的步骤。其中，所述功耗优化方法包括：确定当前发射的射频信号所使用的调制方式；获取与当前发射的射频信号所使用的调制方式对应的预设功率电压关系，其中，所述预设功率电压关系中定义了发射功率与功率放大器的供电电压之间的对应关系，其中，不同的调制方式对应的预设功率电压关系不同；根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压；以及提供所述目标供电电压至所述功率放大器。

5、第四方面，还提供一种计算机可读存储介质，所述计算机可读存储介质存储有程序指令，所述程序指令用于供计算机调用后执行一种功耗优化方法中的步骤。其中，所述功耗优化方法包括：确定当前发射的射频信号所使用的调制方式；获取与当前发射的射频信号所使用的调制方式对应的预设功率电压关系，其中，所述预设功率电压关系中定义了发射功率与功率放大器的供电电压之间的对应关系，其中，不同的调制方式对应的预设功率电压关系不同；根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压；以及提供所述目标供电电压至所述功率放大器。

6、本申请中的功耗优化方法以及电子设备，通过对不同调制方式设计不同的预设功率电压对应关系，能够在不同的调制方式下都能确定得出当前发射的射频信号的目标发射功率对应的更合适的目标供电电压，而能够满足邻信道泄漏比符合要求的前提下，使得每一调制方式下的功耗都较小，即能够在确保邻信道泄漏比符合要求的前提下有效降低功耗。而通过设置不同的调制方式对应的不同的预设功率电压关系，能够在每一调制方式下都实现准确的工作电压控制。

技术特征：

1.一种功耗优化方法，应用于一电子设备中，所述电子设备包括功率放大器，其特征在于，所述方法包括：

2.根据权利要求1所述的功耗优化方法，其特征在于，所述调制方式至少包括第一调制方式以及第二调制方式，所述预设功率电压关系至少包括第一预设功率电压关系以及第二预设功率电压关系；所述获取与当发射的射频信号所使用的调制方式对应的预设功率电压关系，包括：

3.根据权利要求2所述的功耗优化方法，其特征在于，所述第一预设功率电压关系定义了在所述第一调制方式下的多个功率区间与功率放大器的供电电压的对应关系，所述根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压，包括：

4.根据权利要求2所述的功耗优化方法，其特征在于，所述第二预设功率电压关系定义了在所述第二调制方式下的多个功率区间与功率放大器的供电电压的对应关系，所述根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压，包括：

5.根据权利要求1所述的功耗优化方法，其特征在于，所述方法还包括：

6.根据权利要求5所述的功耗优化方法，其特征在于，所述预先生成每一调制方式对应的预设功率电压关系，包括：

7.根据权利要求6所述的功耗优化方法，其特征在于，所述控制使用所述调制方式进行调制的射频信号的发射功率为其中一个功率区间中的发射功率，包括：

8.根据权利要求2-7任一项所述的功耗优化方法，其特征在于，所述第一调制方式为dft-s-qpsk调制方式，所述第二调制方式为cp-qpsk调制方式。

9.一种电子设备，其特征在于，所述电子设备包括：

10.根据权利要求9所述的电子设备，其特征在于，所述调制方式至少包括第一调制方式以及第二调制方式，所述预设功率电压关系至少包括第一预设功率电压关系以及第二预设功率电压关系；所述控制器在确定当前发射的射频信号所使用的调制方式为第一调制方式时，获取所述第一预设功率电压关系；以及在确定当前发射的射频信号所使用的调制方式为第二调制方式时，获取所述第二预设功率电压关系。

11.根据权利要求10所述的电子设备，其特征在于，所述第一预设功率电压关系定义了在所述第一调制方式下的多个功率区间与功率放大器的供电电压的对应关系，所述控制器根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压，包括：

12.根据权利要求10所述的电子设备，其特征在于，所述第二预设功率电压关系定义了在所述第二调制方式下的多个功率区间与功率放大器的供电电压的对应关系，所述控制器根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压，包括：

13.根据权利要求12所述的电子设备，其特征在于，所述控制器还用于预先生成每一调制方式对应的预设功率电压关系。

14.根据权利要求13所述的电子设备，其特征在于，所述控制器具体用于将每一调制方式下的发射功率从最小发射功率到最大发射功率划分为多个功率区间；所述控制器并在每一调制方式下，控制使用所述调制方式进行调制的射频信号的发射功率为任一功率区间中的发射功率，并确定在所述功率区间的所述发射功率下，使得邻信道泄漏比刚好符合要求的供电电压，从而建立所述功率区间与所述供电电压的对应关系，直到建立所述调制方式下所有功率区间与供电电压的对应关系，而生成每一调制方式对应的预设功率电压关系。

15.根据权利要求14所述的电子设备，其特征在于，所述其中一个功率区间中的发射功率为所述其中一个功率区间中的最大发射功率。

16.根据权利要求11-15任一项所述的电子设备，其特征在于，所述第一调制方式为dft-s-qpsk调制方式，所述第二调制方式为cp-qpsk调制方式。

17.一种电子设备，其特征在于，所述电子设备包括：

18.一种计算机可读存储介质，其特征在于，所述计算机可读存储介质中存储有程序指令，所述程序指令用于供计算机调用后执行如权利要求1-9中任一项所述的功耗优化方法中的步骤。

技术总结
本申请实施例提供一种功耗优化方法，应用于电子设备中，所述方法包括：确定当前发射的射频信号所使用的调制方式；获取与当前发射的射频信号所使用的调制方式对应的预设功率电压关系，其中，所述预设功率电压关系中定义了发射功率与功率放大器的供电电压之间的对应关系，其中，不同的调制方式对应的预设功率电压关系不同；根据所述预设功率电压关系确定当前发射的射频信号的目标发射功率对应的目标供电电压；以及提供所述目标供电电压至所述功率放大器。本申请还提供一种电子设备，本申请能够在确保邻信道泄漏比符合要求的前提下有效降低功耗。

技术研发人员：冯红旗
受保护的技术使用者：OPPO广东移动通信有限公司
技术研发日：
技术公布日：2024/6/18
