智能家居为我们的生活提供了很多便利．香茗家新购置了一台mini智能空气加湿器，如图甲所示，R1、R2为发热电阻，且R2=3R1、U1=U2=5V，S为旋转型开关

人工智能的发展，让智能家居成为可能，提升了生活品质。 #生活知识# #生活感悟# #科技生活变迁# #科技革新浪潮#

题型：计算题 难度：0.65 引用次数：158 题号：8986364

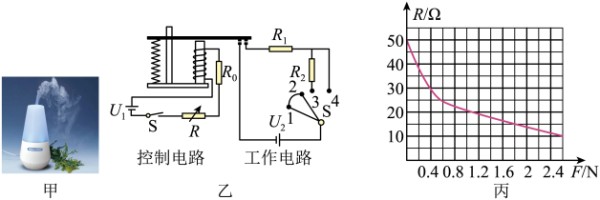

智能家居为我们的生活提供了很多便利．香茗家新购置了一台mini智能空气加湿器，如图甲所示，R1、R2为发热电阻，且R2=3R1、U1=U2=5V，S为旋转型开关，1、2、3、4为触电，通过旋转开关S可依次实现“关”“低挡”和“高挡”之间的转换，其高挡时电流为0.4A．g=10N/kg

（1）低档模式时，mini工作电路中的电流是多少？
（2）Mini具有智能断电功能，当水量偏低时会自动切断电源，防止干烧．控制电路中，R0=60Ω，R为压敏电阻，其阻值随压力的变化关系如图所示．当控制电路中的电流达到50mA时，衔铁才会吸合，工作电路接通．请通过计算说明，mini工作时至少需要加水多少千克？

更新时间：2019/11/16 16:16:31 |

抱歉! 您未登录, 不能查看答案和解析点击登录

相似题推荐

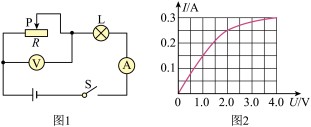

【推荐1】如图1所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的额定电流为0.3A。图2是灯泡L的电流与电压关系图像。闭合开关S，当滑片P移至某一位置时，电压表和电流表的示数分别为2.5V和0.25A。

(1)求电源电压；
(2)在保证电路安全的情况下，调节滑动变阻器的滑片P，灯泡的最小功率是多少？
(3)用定值电阻R1替换灯泡L，在保证电路安全的情况下，调节滑动变阻器的滑片P，发现电流表示数的最大值与最小值之差恰好为0.3A，这一过程中滑动变阻器连入电路的阻值始终小于50Ω，求定值电阻R1的可能值。

【推荐2】如图所示的电路中，灯泡的额定电压为2.5V。闭合开关，调节滑动变阻器的滑片，当灯泡正常发光时，电流表的示数为0.2A，电压表的示数是3.5V。通过计算回答：
（1）灯泡的额定功率是多少瓦？
（2）滑动变阻器连入电路的阻值多少欧？
（3）该电路工作100s，滑动变阻器消耗的电能是多少焦？

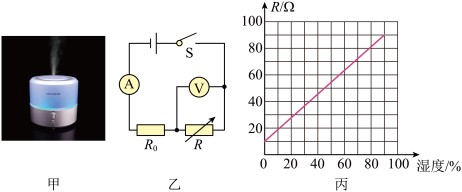

【推荐3】图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为10V，定值电阻的阻值为20Ω，湿敏电阻R的阻值随湿度变化的关系如图丙所示。求：
（1）电压表的示数为6V时，电流表的示数；
（2）电流表的示数为0.1A时，空气中的湿度。
