一种刀具收纳架的制作方法

厨房用具收纳：锅具可以平放收纳，刀具收进刀架，保持厨房整洁。 #生活技巧# #收纳技巧# #衣物叠法#

本技术涉及刀具收纳架领域，尤其涉及一种刀具收纳架。

背景技术：

1、刀具收纳架是由底座、刀架、插槽以及附件等构成，在日常生活中较为常见。

2、现有技术诸如公告号为：cn208598240u，公开了一种厨房刀具收纳架，包括刀架外壳、底座和喷洒板，所述底座固定连接在刀架外壳的一侧底部，所述第二通风管道的一侧安装有与刀槽连通的出风面板，所述第二通风管道的顶部开设有第二通风口，所述刀架外壳的内部下方开设有第一通风管道，所述第一通风管道的下方且位于底座的内部安装有控制面板，所述暖风机的上端面安装有与第一通风管道连通的出风口，所述高压水泵的另一端安装有出水管，且出水管与喷洒头连通。该厨房刀具收纳架结构合理，使用高端，在起到刀具最基本的收纳作用之余，可以对刀面进行高效的再清洁作用，并自动完成刀面烘干，防止了刀面的锈蚀，且卫生方便，适用于各种刀具的清洁使用，实用性极高。

3、发明人在日常使用过程中发现，刀具收纳架在使用时，因为现有的刀具收纳架通常为盒式结构，刀具可排列插放在刀架内，收纳整齐、取用方便，但是这种刀具收纳架插槽的内部没有固定结构，所以不同尺寸的刀具插入插槽内无法被有效固定，而出现当刀具收纳架发生磕碰时刀具容易滑出插槽的问题，从而导致刀具滑出发生磕碰造成损坏，甚至刀具滑出接触人员造成危险的情况出现。

4、因此，有必要提供一种新的一种刀具收纳架解决上述技术问题。

技术实现思路

1、本实用新型的目的是解决现有技术中存在的缺点，而提出的一种刀具收纳架。

2、为解决上述技术问题，本实用新型提供了一种刀具收纳架，包括：底座，所述底座的表面固定连接有刀架，所述刀架的表面开设有若干个插槽，所述刀架的内壁设有调节结构，所述调节结构包括若干个丝杆，若干个所述丝杆和刀架螺纹连接，若干个所述丝杆的一端均转动连接有夹板，若干个所述丝杆远离夹板的一端均固定连接有握把，若干个所述插槽的内壁均固定连接有缓震板，所述缓震板的表面开设有若干个圆孔，所述刀架的一侧开设有若干个排水口。

3、上述部件所达到的效果为：现有的刀具收纳架通常为盒式结构，刀具可排列插放在刀架内，收纳整齐、取用方便，但是这种刀具收纳架插槽的内部没有固定结构，不同尺寸的刀具插入插槽内无法被有效固定，当刀具收纳架发生磕碰时，刀具容易滑出插槽，从而导致刀具滑出发生磕碰造成损坏，甚至刀具滑出接触人员造成危险的情况出现，通过设置调节结构，达到了方便对放置在插槽内不同尺寸的刀具进行夹持固定。

4、优选的，所述刀架的内壁滑动连接有若干个限位杆，若干个所述限位杆每两个为一组，每组所述限位杆和夹板固定连接。

5、上述部件所达到的效果为：通过丝杆的转动带动夹板移动时，两个限位杆可以避免夹板在移动的过程中发生偏转。

6、优选的，若干个所述插槽的内壁均固定连接有防护垫，所述防护垫为橡胶垫。

7、上述部件所达到的效果为：将刀具放置在插槽后通过夹板的移动将刀具夹持固定在插槽内时，通过将刀具刀刃一侧放置在防护垫内，由此可以避免刀具刀刃在插槽内挤压受损。

8、优选的，所述握把的圆弧面开设有防滑纹，所述防滑纹均匀分布在握把上。

9、上述部件所达到的效果为：人员通过转动握把带动丝杆转动时，防滑纹可以增加人员手部与握把圆弧面之间的摩擦力，使人员更稳定地转动握把。

10、优选的，所述底座的表面设有辅助结构，所述辅助结构包括收集盒，所述收集盒和底座相抵接，所述收集盒的两侧均固定连接有固定板，所述固定板的内壁螺纹连接有螺杆，所述刀架的一侧开设有两个螺纹孔，所述螺纹孔和螺杆螺纹连接，所述刀架的一侧开设有凹槽，所述凹槽和收集盒滑动连接。

11、上述部件所达到的效果为：通过设置辅助结构，方便将排水口流出的水进行收集处理。

12、优选的，所述螺杆的一端固定连接有导向块，所述导向块呈锥形。

13、上述部件所达到的效果为：当收集盒放置到位后，通过转动固定板内壁的螺杆插入刀架一侧的螺纹孔内进行固定时，因为导向块呈锥形，所以方便螺杆快速准确地插入螺纹孔内。

14、优选的，所述收集盒的两侧均固定连接有把手，所述把手的截面呈“u”形。

15、上述部件所达到的效果为：当需要移动收集盒时，通过手提把手带动收集盒的移动，这样操作起来既方便又省力。

16、与相关技术相比较，本实用新型提供的一种刀具收纳架具有如下有益效果：

17、本实用新型提供一种刀具收纳架，在现有的刀具收纳架通常为盒式结构，刀具可排列插放在刀架内，收纳整齐、取用方便，但是这种刀具收纳架插槽的内部没有固定结构，不同尺寸的刀具插入插槽内无法被有效固定，当刀具收纳架发生磕碰时，刀具容易滑出插槽，从而导致刀具滑出发生磕碰造成损坏，甚至刀具滑出接触人员造成危险的情况出现，所以当将刀具插入插槽内与缓震板抵接，并且使刀具刀刃的一侧放置在防护垫内，由此可以避免刀具刀刃与插槽内壁挤压受损，当刀具放置到位后，通过转动握把带动丝杆的转动，握把的圆弧面开设有防滑纹，防滑纹可以增加人员手部与握把圆弧面之间的摩擦力，使人员更稳定地转动握把，通过丝杆的转动带动夹板的移动，通过夹板的移动带动两个限位杆的移动，两个限位杆可以避免夹板在移动的过程中发生偏转，通过夹板的移动将刀具夹持固定在插槽内，刀具一般都是水洗后放置在插槽内，由此刀具上的水受重力可以通过缓震板上的圆孔流动，最后从排水口流出，由此可以避免水洗后的刀具放置在插槽内后插槽的内部会有积水导致刀具锈蚀，当需要使用刀具时，通过反转握把带动夹板远离刀具解除固定，最后将刀具取出使用，通过设置调节结构，达到了方便对放置在插槽内不同尺寸的刀具进行夹持固定的效果。

18、当需要安装固定收集盒时，通过将收集盒沿着底座的表面放置在刀架一侧的凹槽内，使收集盒位于排水口的正下方，当收集盒放置到位后，通过转动固定板内壁的螺杆插入刀架一侧的两个螺纹孔内进行固定，螺杆的一端固定有导向块，因为导向块呈锥形，所以方便螺杆快速准确地插入螺纹孔内，由此可以将排水口流出的水进行收集，当收集盒收集完成后，通过转动螺杆脱离螺纹孔解除固定，最后通过手提把手将收集盒移走把收集盒内的水处理，通过设置辅助结构，达到了方便将排水口流出的水进行收集处理的效果。

技术特征：

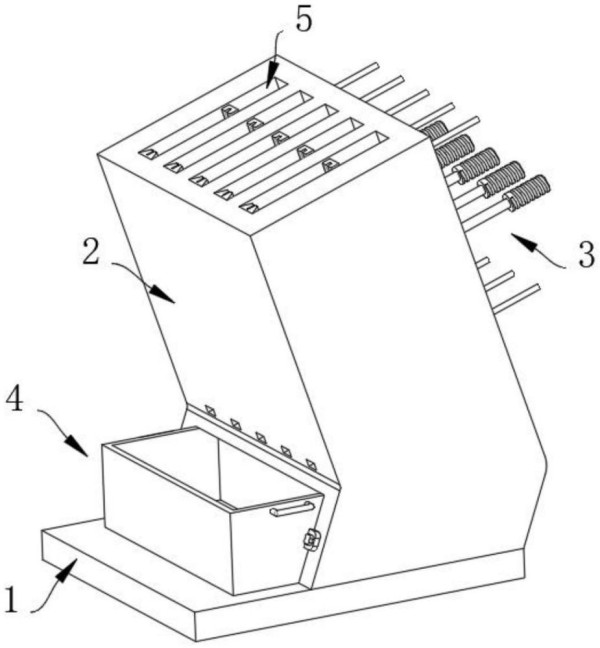

1.一种刀具收纳架，其特征在于，包括：底座(1)，所述底座(1)的表面固定连接有刀架(2)，所述刀架(2)的表面开设有若干个插槽(5)，所述刀架(2)的内壁设有调节结构(3)，所述调节结构(3)包括若干个丝杆(31)，若干个所述丝杆(31)和刀架(2)螺纹连接，若干个所述丝杆(31)的一端均转动连接有夹板(32)，若干个所述丝杆(31)远离夹板(32)的一端均固定连接有握把(33)，若干个所述插槽(5)的内壁均固定连接有缓震板(34)，所述缓震板(34)的表面开设有若干个圆孔(35)，所述刀架(2)的一侧开设有若干个排水口(36)。

2.根据权利要求1所述的一种刀具收纳架，其特征在于，所述刀架(2)的内壁滑动连接有若干个限位杆(37)，若干个所述限位杆(37)每两个为一组，每组所述限位杆(37)和夹板(32)固定连接。

3.根据权利要求1所述的一种刀具收纳架，其特征在于，若干个所述插槽(5)的内壁均固定连接有防护垫(38)，所述防护垫(38)为橡胶垫。

4.根据权利要求1所述的一种刀具收纳架，其特征在于，所述握把(33)的圆弧面开设有防滑纹(39)，所述防滑纹(39)均匀分布在握把(33)上。

5.根据权利要求1所述的一种刀具收纳架，其特征在于，所述底座(1)的表面设有辅助结构(4)，所述辅助结构(4)包括收集盒(41)，所述收集盒(41)和底座(1)相抵接，所述收集盒(41)的两侧均固定连接有固定板(42)，所述固定板(42)的内壁螺纹连接有螺杆(43)，所述刀架(2)的一侧开设有两个螺纹孔(44)，所述螺纹孔(44)和螺杆(43)螺纹连接，所述刀架(2)的一侧开设有凹槽(45)，所述凹槽(45)和收集盒(41)滑动连接。

6.根据权利要求5所述的一种刀具收纳架，其特征在于，所述螺杆(43)的一端固定连接有导向块(46)，所述导向块(46)呈锥形。

7.根据权利要求5所述的一种刀具收纳架，其特征在于，所述收集盒(41)的两侧均固定连接有把手(47)，所述把手(47)的截面呈“u”形。

技术总结
本技术涉及刀具收纳架领域，尤其涉及一种刀具收纳架。包括底座，所述底座的表面固定连接有刀架，所述刀架的表面开设有若干个插槽，所述刀架的内壁设有调节结构，所述调节结构包括若干个丝杆，若干个所述丝杆和刀架螺纹连接，若干个所述丝杆的一端均转动连接有夹板，若干个所述丝杆远离夹板的一端均固定连接有握把，若干个所述插槽的内壁均固定连接有缓震板，所述缓震板的表面开设有若干个圆孔，所述刀架的一侧开设有若干个排水口，所述刀架的内壁滑动连接有若干个限位杆，若干个所述限位杆每两个为一组。本技术提供的一种刀具收纳架具有方便对放置在插槽内不同尺寸的刀具进行夹持固定的优点。

技术研发人员：王春华
受保护的技术使用者：广元市精神卫生中心
技术研发日：20231205
技术公布日：2024/9/19
