一种适用于糖尿病患者的可存放药物的饭盒的制作方法

糖尿病患者用药需控制血糖水平 #生活技巧# #健康生活小窍门# #合理用药#

1.本实用新型涉及日常生活用品技术领域，尤其涉及一种适用于糖尿病患者的可存放药物的饭盒。

背景技术：

2.随着经济高速发展、生活方式的改变和老龄化进程的加速，我国糖尿病患病人群快速增加，已成为严重危害人民身体健康的重要慢性非传染性疾病，但糖尿病目前尚无法治愈，饮食治疗是糖尿病治疗的基础。糖尿病患者的口服药物种类较多、药效与服药、进餐时间密切相关，非磺脲类药物(如格列齐特)等需饭前服用，糖苷酶抑制剂(如阿卡波糖)等需随餐嚼服，二甲双胍类药物等则需饭后服用。
3.但是，市场上的饭盒仅具有盛放饭菜、平衡膳食的作用，不具有存放药物功能。糖尿病患者在就餐时容易忘记服药，不能良好的发挥药效，达不到控制疾病的目的。为此，我们提出一种适用于糖尿病患者的可存放药物的饭盒。

技术实现要素：

4.本实用新型的目的是为了解决现有技术中的饭盒仅具有盛放饭菜、平衡膳食的作用，不具有存放药物功能。糖尿病患者在就餐时容易忘记服药，不能良好的发挥药效，达不到控制疾病的目的的缺点，而提出的一种适用于糖尿病患者的可存放药物的饭盒。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种适用于糖尿病患者的可存放药物的饭盒，包括盒体、饭盒盖和药盒盖，所述盒体包括储饭盒和药盒，所述储饭盒的左侧和药盒的右侧均设置有软磁条，两个软磁条相互靠近的一侧相粘接，所述饭盒盖的底部与储饭盒的顶部活动接触，所述饭盒盖的前侧和后侧均设置有大卡扣，所述储饭盒的前侧和后侧均固定连接有大卡块，所述大卡扣和与其相对应的大卡块相配合，所述药盒盖的底部与药盒的顶部活动接触，所述药盒盖的前侧和后侧均设置有小卡扣，所述药盒的前侧和后侧均固定连接有小卡块，所述小卡扣和与其相对应的小卡块相配合，所述药盒的前侧开设有矩形槽，所述矩形槽的底部内壁上滑动连接有抽屉，所述抽屉的前端延伸至矩形槽的外部，所述矩形槽的内部设置有定位机构，所述定位机构与抽屉相配合。
7.优选的，所述储饭盒的顶部分别开设有蔬菜槽、蛋豆鱼肉槽、低糖水果槽、深色叶菜槽和杂粮槽，这里其他蔬菜槽、蛋豆鱼肉槽、低糖水果槽、深色叶菜槽和杂粮槽的容量依次约为280ml、120ml、80ml、 120ml和200ml，通过对各种饮食的配比和量的控制可以有助于糖尿病患者对血糖的控制，同时还能够保证患者的饮食健康。
8.优选的，所述药盒的顶部开设有药槽，所述药槽的数量为九个，通过设置九个药槽可以便于患者放置饭前、饭中和饭后的药物，同时也能够给患者提供几天的药物用量。
9.优选的，所述矩形槽的底部内壁上固定连接有滑轨，所述抽屉的底部固定连接有滑块，所述滑块与滑轨滑动连接，通过滑块与滑轨之间的滑动连接配合，可以使抽屉能够稳
定的进行滑动。
10.优选的，所述滑块的后侧固定连接有压缩弹簧，所述压缩弹簧的后端与矩形槽的后侧内壁固定连接，通过设置压缩弹簧可以推动抽屉向矩形槽的外部滑动。
11.优选的，所述定位机构包括卡杆和解锁杆，所述卡杆转动连接在矩形槽的右侧内壁上，所述抽屉的底部开设有卡槽，所述卡杆的顶端与卡槽活动卡装，所述卡杆的前端与解锁杆的后端固定连接，所述矩形槽的前侧内壁上开设有通孔，所述解锁杆的前端贯穿通孔并延伸至矩形槽的外部，通过卡杆与卡槽之间的卡装限位，可以在抽屉移至矩形槽内时对抽屉进行位置固定。
12.优选的，所述卡杆的底部固定连接有复位弹簧，所述复位弹簧的底端与矩形槽的底部内壁固定连接，通过设置复位弹簧可以带动卡杆向上进行转动复位。
13.有益效果：通过复位弹簧的弹性复位特性和卡杆与卡槽之间的卡装限位配合，就能够将抽屉进行位置固定，通过对抽屉的位置固定，可以在药盒运输的过程中，抽屉可以更加稳定且不会移出，也不会导致餐具和餐纸掉落受污染；
14.通过将药物、餐具和饭菜依次放置在对应的位置，再通过大卡扣和大卡块之间的卡装配合和小卡扣和小卡块之间的卡装限位配合，可以将储饭盒和饭盒盖与药盒盖和药盒之间进行密封连接，通过这样的方式实现了将食物、药物和餐具一同携带与分类存放的目的，方便快捷，使用性和实用性强；
15.通过在储饭盒和药盒上设置的两个软磁条可以很方便的将药盒与储饭盒分离开，并对其进行清洗，操作方便，省时省力；
16.本实用新型结构简单、使用便利、造价成本低，实现了对食物、药物和餐具的分离存放，也能够实现对储饭盒与药盒之间的快速拆装，清洗方便，实用性强。
附图说明

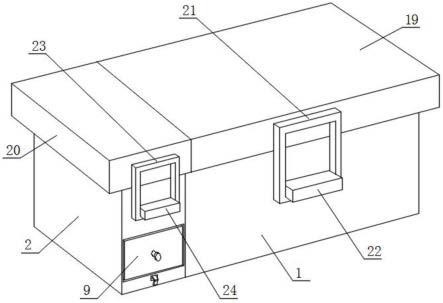

17.图1为本实用新型提出的一种适用于糖尿病患者的可存放药物的饭盒的结构三维图；
18.图2为本实用新型提出的一种适用于糖尿病患者的可存放药物的饭盒的储饭盒和药盒的结构三维图；
19.图3为本实用新型提出的一种适用于糖尿病患者的可存放药物的饭盒的储饭盒和药盒的结构主视图；
20.图4为本实用新型提出的一种适用于糖尿病患者的可存放药物的饭盒的药盒的结构左侧剖图；
21.图5为本实用新型提出的一种适用于糖尿病患者的可存放药物的饭盒的附图4中a部分结构示意图。
22.图中：1、储饭盒；2、药盒；3、其他蔬菜槽；4、蛋豆鱼肉槽；5、低糖水果槽；6、深色叶菜槽；7、杂粮槽；8、药槽；9、抽屉； 10、滑块；11、滑轨；12、压缩弹簧；13、卡槽；14、卡杆；15、复位弹簧；16、解锁杆；17、通孔；18、软磁条；19、饭盒盖；20、药盒盖；21、大卡扣；22、大卡块；23、小卡扣；24、小卡块。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
24.参照图1-5，一种适用于糖尿病患者的可存放药物的饭盒，包括盒体、饭盒盖19和药盒盖20，盒体包括储饭盒1和药盒2，储饭盒 1的左侧和药盒2的右侧均设置有软磁条18，两个软磁条18相互靠近的一侧相粘接，软磁条18可以便于对储饭盒1和药盒2之间进行拆装，饭盒盖19的底部与储饭盒1的顶部活动接触，饭盒盖19的前侧和后侧均设置有大卡扣21，储饭盒1的前侧和后侧均固定连接有大卡块22，大卡扣21和与其相对应的大卡块22相配合，通过大卡扣21和大卡块22之间的卡装，可以将储饭盒1和饭盒盖19之间进行固定连接，药盒盖20的底部与药盒2的顶部活动接触，药盒盖20 的前侧和后侧均设置有小卡扣23，药盒2的前侧和后侧均固定连接有小卡块24，小卡扣23和与其相对应的小卡块24相配合，通过小卡扣23和小卡块24之间的卡装，可以将药盒2和药盒盖20之间进行固定连接，药盒2的前侧开设有矩形槽，矩形槽可以便于对抽屉9 进行收纳，矩形槽的底部内壁上滑动连接有抽屉9，抽屉9可以用来放置餐具和餐纸，抽屉9的前端延伸至矩形槽的外部，矩形槽的内部设置有定位机构，定位机构与抽屉9相配合；
25.储饭盒1的顶部分别开设有蔬菜槽3、蛋豆鱼肉槽4、低糖水果槽5、深色叶菜槽6和杂粮槽7，这里其他蔬菜槽3、蛋豆鱼肉槽4、低糖水果槽5、深色叶菜槽6和杂粮槽7的容量依次约为280ml、 120ml、80ml、120ml和200ml，通过对各种饮食的配比和量的控制可以有助于糖尿病患者对血糖的控制，同时还能够保证患者的饮食健康；药盒2的顶部开设有药槽8，药槽8的数量为九个，通过设置九个药槽8可以便于患者放置饭前、饭中和饭后的药物，同时也能够给患者提供几天的药物用量；
26.矩形槽的底部内壁上固定连接有滑轨11，抽屉9的底部固定连接有滑块10，滑块10与滑轨11滑动连接，通过滑块10与滑轨11 之间的滑动连接配合，可以使抽屉9能够稳定的进行滑动；滑块10 的后侧固定连接有压缩弹簧12，压缩弹簧12的后端与矩形槽的后侧内壁固定连接，通过设置压缩弹簧12可以推动抽屉9向矩形槽的外部滑动；定位机构包括卡杆14和解锁杆16，卡杆14转动连接在矩形槽的右侧内壁上，抽屉9的底部开设有卡槽13，卡杆14的顶端与卡槽13活动卡装，卡杆14的前端与解锁杆16的后端固定连接，矩形槽的前侧内壁上开设有通孔17，解锁杆16的前端贯穿通孔17并延伸至矩形槽的外部，通过卡杆14与卡槽13之间的卡装限位，可以在抽屉9移至矩形槽内时对抽屉9进行位置固定；卡杆14的底部固定连接有复位弹簧15，复位弹簧15的底端与矩形槽的底部内壁固定连接，通过设置复位弹簧15可以带动卡杆14向上进行转动复位。
27.工作原理：在使用时，使用者将所需服用的口服药物按照餐前、餐中、餐后分别放置在药盒2顶部开设的多个药槽8内，然后通过拨动解锁杆16可以带动卡杆14进行转动，当卡杆14进行转动时，这时卡杆14会脱离与卡槽13之间的卡装，当卡杆14脱离与卡槽13之间的卡装时，这时通过压缩弹簧12的弹性复位特性会推动抽屉9向矩形槽的外部移动，在抽屉9移动到矩形槽的外部时，这时再将餐具和餐纸放置在抽屉9的内部，然后再将抽屉9向矩形槽的内部推动，当抽屉9移动到矩形槽的内部时，这时通过复位弹簧15的弹性复位特性，会带动卡杆14的顶端向上进行转动复位并卡入卡槽13的内部，这时通过卡杆14与卡槽13之间
的卡装限位配合，就能够将抽屉9进行位置固定，通过对抽屉9的位置固定，可以在药盒2运输的过程中，抽屉9可以更加稳定且不会移出，也不会导致餐具和餐纸掉落受污染，这时再根据饭菜的种类和分量依次将饭菜放置在其他蔬菜槽3、蛋豆鱼肉槽4、低糖水果槽5、深色叶菜槽6和杂粮槽7的内部，当药物、餐具和饭菜依次放置好以后，这时再将饭盒盖19盖在储饭盒 1的顶部并通过大卡扣21和大卡块22之间的卡装配合，将饭盒盖19 和储饭盒1之间进行密封连接，然后再将药盒盖20盖在药盒2的顶部并通过小卡扣23和小卡块24之间的卡装限位配合，将药盒盖20 和药盒2之间进行密封连接，通过这样的方式实现了将食物、药物和餐具一同携带与分类存放的目的，方便快捷，使用性和实用性强，另外当需要对储饭盒1和药盒2进行清洗时，通过在储饭盒1和药盒2 上设置的两个软磁条18可以很方便的将药盒2与储饭盒1分离开，并对其进行清洗，操作方便，省时省力。
28.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
