磁吸式组合装置的制作方法

用挂钩和磁吸式调料瓶组合，方便取用又不占地方。 #生活技巧# #收纳整理技巧# #厨房储物妙招#

本发明涉及一组合式容器，尤其涉及一种磁吸式组合装置。

背景技术：

日常生活中人们普遍需要使用到收纳小型物品的盒子，例如用其收纳饰品、药品或一些工具零件，这些收纳小型物品的盒子帮助我们对物品进行分类管理。

然而，这些收纳的小盒子都是独立存在和使用的，并且分别堆放在家里某个角落，当需要使用时往往需要翻箱倒柜地寻找，造成使用不便。基于此，市面上已经出现了一种可以彼此连接的收纳盒，每两个收纳盒之间通过机械耦合(例如，卡榫、卡扣、螺纹等)连接在一起。这样具有连接功能的收纳盒虽然可以将收纳盒集中管理，但实际连接收纳盒时必须将两个收纳盒彼此对准，甚至需要施加一定外力才能完成连接，非常不方便。而卡榫和卡扣的设计也会影响到收纳盒本身的美观。

技术实现要素：

有鉴于此，本发明提供一种磁吸式组合装置，包括两个互相堆叠的磁吸装置，其中两个磁吸装置分别包括一容器，容器具有一底面以及一顶面；一底面磁吸组，设置于容器的底面，其包括一第一n型磁性元件以及一第一s型磁性元件；以及一顶面磁吸组，设置于容器的顶面，其包括一第二n型磁性元件以及一第二s型磁性元件；

其中第一n型磁性元件与第二n型磁性元件在一第一方向上对齐，第一s型磁性元件与第二s型磁性元件在第一方向上对齐。

在一具体实施例中，其中第一n型磁性元件以及第二n型磁性元件分别包括一n极以及一s极，且n极朝向顶面，s极朝向底面；第一s型磁性元件以及第二s型磁性元件分别包括一n极以及一s极，且s极朝向顶面，n极朝向底面。

在一具体实施例中，容器具有一第一侧壁以及一第二侧壁，且第一侧壁与第二侧壁相互对应，第一侧壁以及第二侧壁分别设置一第一磁性元件以及一第二磁性元件，第二磁性元件位于第一磁性元件的相对位置，且第一磁性元件朝向容器外侧方向的磁性与第二磁性元件朝向容器外侧方向的磁性相反。

本发明还提供一种磁吸式组合装置，包括两个相邻的磁吸装置，其中两个磁吸装置分别包括有一容器，容器具有一第一侧壁以及一第二侧壁，且第一侧壁与第二侧壁相互对应；一第一磁性元件，设置于容器的第一侧壁；以及一第二磁性元件，设置于容器的第二侧壁，且位于第一磁性元件的相对位置；其中，第一磁性元件朝向容器外侧方向的磁性与第二磁性元件朝向容器外侧方向的磁性相反。

与现有技术相比，本发明利用磁铁同性相斥异性相吸的原理，提供具有自动对齐功能的磁吸装置，以相互组合形成磁吸式组合装置。当用户需要将磁吸装置进行堆叠时仅能以单一方向堆叠，且可以自动对齐，不仅方便、整齐而且美观。与传统收纳盒相比，本发明的磁吸式组合装置更便于用户收纳管理。

附图说明

图1为本发明一具体实施例的磁吸式组合装置的单个磁吸装置示意图。

图2为本发明一具体实施例的磁吸式组合装置的磁吸装置上盖分离示意图。

图3为本发明一具体实施例的磁吸式组合装置的磁吸装置堆叠示意图。

图4为本发明一具体实施例的磁吸式组合装置的磁吸装置侧向堆叠示意图。

图5为本发明另一具体实施例的磁吸式组合装置的单个磁吸装置示意图。

图6为本发明另一具体实施例的磁吸式组合装置的磁吸装置侧向堆叠示意图。

附图标记：

100、200、300、400、500：磁吸装置

110、210、310：容器

112、212：底面

114：顶面

120、220：底面磁吸组

122、222：第一n型磁性元件

124、224：第一s型磁性元件

130：顶面磁吸组

132：第二n型磁性元件

134：第二s型磁性元件

150：上盖

152：下盖

160：卡扣

162：铰链

170、270、3701、3702、3703、4702、4703、5701、5702：第一侧壁

172、272、372：第一磁性元件

180、280、3801、3802、3803、4803：第二侧壁

182、282、382：第二磁性元件

d1：第一方向

d2、d3、d4、d5：吸合方向

具体实施方式

请参考图1，其为本发明一具体实施例的磁吸式组合装置的单个磁吸装置100示意图。在一具体实施例中，本发明的磁吸式组合装置包括两个磁吸装置，且两个磁吸装置具有相同的部件。其中，磁吸装置100包括有一容器110、一底面磁吸组120以及一顶面磁吸组130。容器110具有一底面112以及一顶面114。底面磁吸组120设置于容器110的底面112，其包括一第一n型磁性元件122以及一第一s型磁性元件124。顶面磁吸组130设置于容器的顶面114，其包括一第二n型磁性元件132以及一第二s型磁性元件134。其中第一n型磁性元件122与第二n型磁性元件132在一第一方向d1上对齐，第一s型磁性元件124与第二s型磁性元件134在第一方向d1上对齐。

在实际应用中，第一n型磁性元件122、第二n型磁性元件132、第一s型磁性元件124以及第二s型磁性元件134为形状相似的磁性元件，且均具有一n极以及一s极磁性。其中，第一n型磁性元件122以及第二n型磁性元件132以n极朝向顶面114，s极朝向底面112的方式摆放；第一s型磁性元件124以及第二s型磁性元件134以s极朝向顶面114，n极朝向底面112的方式摆放。

如图1所示，底面112为一平面，而第一方向d1定义为底面112的法线方向。第二n型磁性元件132位于第一n型磁性元件122沿法线方向的相对位置；第二s型磁性元件134位于第一s型磁性元件124沿法线方向的相对位置。第一n型磁性元件122与第一s型磁性元件124在底面112上的距离根据磁性元件的磁性强弱来确定，在此不特别限制。

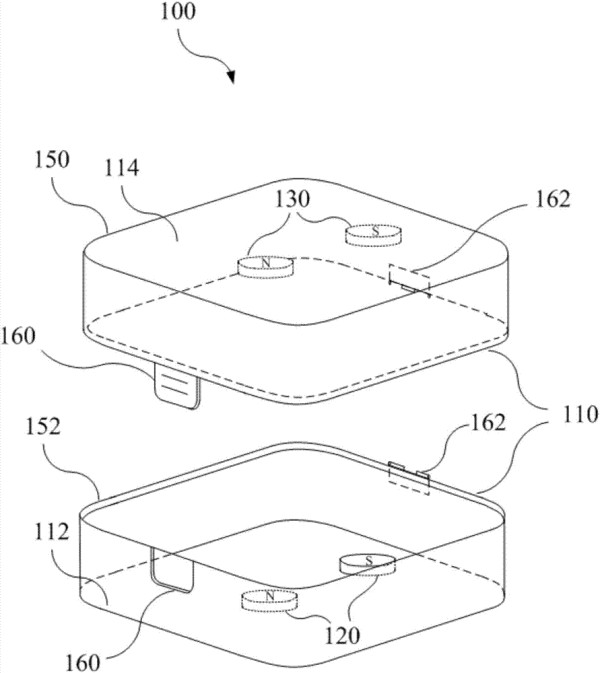

请参考图2，其为本发明一具体实施例的磁吸式组合装置的磁吸装置100上盖分离的示意图。在一具体实施例中，容器110为一中空壳体，且具有一侧开口。侧开口将容器100分为一上盖150以及一下盖152，且顶面磁吸组130被设置于上盖150的顶面114，底面磁吸组120被设置于下盖152的底面112。在一具体实施例中，磁吸装置100还包括一卡扣160以及一铰链162，卡扣160设置于上盖150以及下盖152的某一边缘，用于开合容器110；铰链162设置于卡扣160的相对侧，用于连接上盖150以及下盖152使容器110打开时不会分离。

请参考图3，其为本发明一具体实施例的磁吸式组合装置的磁吸装置100、200堆叠示意图。在一具体实施例中，本发明的磁吸式组合装置包括两个互相堆叠的磁吸装置100以及磁吸装置200。当用户将磁吸装置200的底面212沿着吸合方向d2堆叠于磁吸装置100的顶面114上时，磁吸装置200的第一n型磁性元件222自动与磁吸装置100的第二n型磁性元件132相吸，第一s型磁性元件224自动与第二s型磁性元件134相吸。此外，如果用户未将磁吸装置200的底面212对准磁吸装置100的顶面114放置时，顶面磁吸组130和底面磁吸组220会因为磁性元件同性相斥异性相吸的原理，而自动修正对齐。实际应用上，顶部磁吸组与底部磁吸组所设置的磁性元件数量并不仅限于本实施例所使用的2个磁性元件，只要是具有限制吸合方向功能的磁性元件组，都应属于本发明的保护范围之内。

请参考图4，其为本发明一具体实施例的磁吸式组合装置的磁吸装置100、200侧向堆叠示意图。在一具体实施例中，本发明的磁吸装置100、200的容器110以及容器210分别包括有一第一侧壁170、270以及一第二侧壁180、280。第一侧壁170、270上分别设置第一磁性元件172以及第一磁性元件272；第二侧壁180、280上分别设置第二磁性元件182以及第二磁性元件282。如图所示，第二磁性元件设置于第一磁性元件的相对位置，且第二磁性元件朝向容器外侧方向的磁性与第一磁性元件朝向容器外侧方向的磁性相反，即代表第一磁性元件与第二磁性元件设置方向相同。当用户将磁吸装置200的第二侧壁280沿着吸合方向d3靠近磁吸装置100的第一侧壁170时，第二磁性元件282将会自动与第一磁性元件172吸合并且对齐，反之，如果用户将磁吸装置200水平旋转180度则无法吸合磁吸装置100。在实际应用中，第一侧壁以及第二侧壁的位置以及磁性元件数量并不仅限于本实施例，任意具有单一方向吸合功能的磁性元件装置均属于本发明的保护范围之内。

请参考图5，其为本发明另一具体实施例的磁吸式组合装置的磁吸装置300示意图。于另一具体实施例中，本发明的磁吸式组合装置包括两个相邻的磁吸装置，且两个磁吸装置具有相同的部件。其中，磁吸装置300包括有一容器310、一第一磁性元件372以及一第二磁性元件382。容器具有一第一侧壁以及一第二侧壁，其中，第一侧壁以及第二侧壁并不仅限于代表单一壁面，亦可由多个壁面所组成，如图5中的第一侧壁包括3701、3702以及3703，第二侧壁包括3801、3802以及3803，且第一侧壁与第二侧壁相互对应。第一磁性元件372设置于容器310的第一侧壁3701、3702、3703。第二磁性元件382设置于容器310的第二侧壁3801、3802、3803，且位于第一磁性元件372的相对位置。其中，第二磁性元件382朝向容器310外侧方向的磁性与第一磁性元件372朝向容器310外侧方向的磁性相反，即代表第一磁性元件372与第二磁性元件382设置方向相同。

请参考图6，其为本发明另一具体实施例的磁吸式组合装置的磁吸装置300、400、500侧向堆叠示意图。在该具体实施例中，相邻的磁吸装置300、400及500能够以特定的方向侧向堆叠。例如，图6中磁吸装置400的第一侧壁4703沿着吸合方向d4与磁吸装置300的第二侧壁3801吸合，磁吸装置500的第一侧壁5702沿着吸合方向d5与磁吸装置300的第二侧壁3802吸合，同时，磁吸装置400的第二侧壁4803自动与磁吸装置500的第一侧壁5701互相吸合。反之，如果使用磁吸装置400的第一侧壁4702靠近磁吸装置300的第二侧壁3801，虽然也可以吸合，但磁吸装置500的第一侧壁5702则会受到磁性元件排斥的力量而导致无法吸合。

在上述具体实施例中所使用的磁性元件(包括第一n型磁性元件、第二n型磁性元件、第一s型磁性元件、第二s型磁性元件、第一磁性元件以及第二磁性元件)可以分别由天然磁石或是人工充磁金属构成。

在上述具体实施例中所使用的磁性元件(包括第一n型磁性元件、第二n型磁性元件、第一s型磁性元件、第二s型磁性元件、第一磁性元件以及第二磁性元件)的设置方式可以为黏胶贴合、卡榫嵌合或使用溅射成型方法直接注入于磁吸装置中。

在实际应用中，在上述具体实施例中所使用的磁性元件(包括第一n型磁性元件、第二n型磁性元件、第一s型磁性元件、第二s型磁性元件、第一磁性元件以及第二磁性元件)可以为一电磁铁，且磁吸装置设有一控制单元以及一电源。电源连接于控制单元，用于提供控制单元所需的电能，电源可以为一外接式电源或是一电池。控制单元还包括一控制面板以及一控制ic(integratedcircuit，集成电路)，连接于电磁铁。用户可以通过控制面板输入指令，并且由控制ic控制电磁铁的启动、关闭以及改变磁场方位及大小。用户可以通过控制电磁铁的启动以及关闭来使磁吸装置吸合或是分离，或是通过改变电磁铁的磁场方向来改变磁吸装置的堆叠模式。

在实际应用中，上述具体实施例中的磁吸装置并不仅限于图中的方形以及六边形，也可以为圆形、椭圆形或是任意多边形。

与现有技术相比，本发明利用磁铁同性相斥异性相吸的原理，提供具有自动对齐功能的磁吸装置，以相互组合形成磁吸式组合装置。当用户需要将磁吸装置进行堆叠时仅能以单一方向堆叠，且可以自动对齐，不仅方便、整齐而且美观。与传统收纳盒相比，本发明的磁吸式组合装置更便于用户收纳管理。

以上较佳具体实施例的详述，目的仅在于更加清楚地描述本发明的特征与构思，而并非以上述所揭露的较佳具体实施例来限制本发明的范围。相反地，在不脱离本发明构思的前提下，各种变形以及具有等同性的安排均属于本发明的权利要求书的范围内。
